ケーブル張力の配分と剛性調整を両立する重み付き解析中心法
Analytic Center with Stiffness
Analytic Center with Stiffnessの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

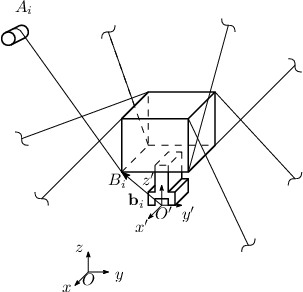

(a) CDPR Scheme: general architecture of a cable-driven robot with m m cables and a point-mass load.
概要
- 張力の上下限に対応する対数障壁の重みを変え、ケーブル張力の配分を通じて剛性を調整する。
- 平面4本ケーブルと空間8本ケーブルの運搬シミュレーションで、著者らはAPCより滑らかな張力推移を報告した。
- 著者らは実機検証と非線形な影響の取り込みを今後の課題としており、位置誤差への効果は別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Analytic Center with Stiffnessの仕組み
- 01軌道と外力
- 02釣り合う張力の範囲
- 03障壁の重みを調整
- 04各ケーブルの張力
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ケーブル駆動型パラレルロボットは、複数のケーブルで搬送台を引いて動かす。ケーブルは押せないため、外力と釣り合いながら、各ケーブルの張力を上下限内に保つ必要がある。ケーブル数に余裕があれば、条件を満たす張力の組は複数になる。
張力の選び方は剛性にも関わる。剛性は外力を受けたときの動きにくさを表し、作業中に求める値が変わる場合がある。論文は、張力を配分する計算に剛性の調整を組み込む。
手法
提案法は、搬送台の姿勢から決まるケーブルの向き、外力、張力の上下限を入力とする。まず力の釣り合いと上下限を同時に満たす張力を考える。解析中心法は、その範囲の境界へ近づくほど費用が増す「対数障壁」を使い、一つの張力の組を選ぶ最適化法である。
通常の式では下限側と上限側の障壁の重みは等しい。提案法は重みの比率を変えて張力の選択位置を動かし、張力に依存する剛性を調整する。例えば持ち上げから設置へ進む間に予張力の設定を変え、軌道上の各時点で各ケーブルの張力を計算する。出力は張力であり、搬送台の位置を実測した結果ではない。
新規性
著者らは、解析中心法で張力の下限と上限に対応する二つの対数障壁へ別々の重みを付け、張力配分を通じて剛性を調整する方法を提案した。両者の重みの比率を変えると、選ばれる張力の位置が変わる。
著者らは、この比率をAPCの予張力パラメータに対応付ける式も示した。ただし、両手法の目的関数が同じ解を持つと示されるのは、力の釣り合いを課さない場合である。
従来手法との違い
比較相手はAdaptive Preload Control（APC、予張力の調整法）である。APCは張力上下限の加重平均を目標にして、実際の張力との差を小さくする。提案法は上下限に近づく際の費用へ重みを付け、釣り合いを満たす張力を選ぶ。
著者らの二つのシミュレーションでは、APCの張力合計が高く、APCの張力が限界値に複数回達した。一方、提案法の張力推移はより滑らかだった。張力合計や滑らかさから、実機の位置精度の優劣までは確定できない。
実験結果
著者らは、点質量を吊る平面4本ケーブルと、剛体を吊る空間8本ケーブルの数値シミュレーションでAPCと比較した。両事例とも持ち上げ、横移動、設置を行い、予張力パラメータを各工程で0.25から0.50、0.75、0.90へ移した。空間事例では搬送台の向きを固定した。
剛性に関係する比較指標として、著者らは作業時間にわたる張力合計の積分を定義し、最適化の計算時間も測るとしている。著者らはAPCの張力合計が高い一方、提案法は張力推移が滑らかで計算も速いと述べる。確認できた本文の範囲では、指標と計算時間の具体値、位置誤差の実測値は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：ケーブルで吊る搬送台の持ち上げ、横移動、設置に適用する。入力は予定軌道、ケーブルの取付位置と長さ、荷重と想定外力、張力上下限、工程ごとの予張力設定とし、出力を各時点のケーブル張力指令とする。
現場への適合には配置、荷重、外力を測り、設備のモデルへ反映する。この最適化法の実行に学習データや教師ラベルは想定されていない。実機で効果を調べるなら、張力と搬送台の位置を測るセンサーの計測値が必要になる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象設備の取付位置、ケーブル長、搬送台の質量、想定外力、張力上下限を集め、運搬軌道と工程別の予張力設定を決める。設備の配置と荷重を計算モデルへ反映し、提案法とAPCで同じ軌道の張力指令を求める。この最適化の比較に学習データや教師ラベルは要らない。
各時点の釣り合い、張力上下限、張力変化量、張力合計の積分、計算時間を同条件で比べる。実機試験では張力、位置、振動を測るセンサーを用い、許容位置誤差と振動の基準を作業側で先に定める。計測値を使ってモデルを調整し、再計算した指令も確認する。
限界と課題
著者らは、提案法が比較相手より高い剛性には達しないと述べ、実機での検証と非線形な影響の取り込みを今後の課題としている。精度についても、本文で示されたのは張力合計と張力推移に基づく考察であり、実測位置誤差ではない。
編集上の検証事項は、荷重やケーブル特性の見積もりがずれても張力制約を守れるか、滑らかな張力指令が実際の振動や位置誤差を減らすかである。確認できた本文の範囲では、計算時間の具体値も確認できない。
出典
元のタイトル・要旨を確認する（英語）
Stiffness-based Analytic Centre Method for Cable-Driven Parallel Robots
Nowadays, being fast and precise are key requirements in Robotics. This work introduces a novel methodology to tune the stiffness of Cable-Driven Parallel Robots (CDPRs) while simultaneously addressing the tension distribution problem. In particular, the approach relies on the Analytic-Centre method. Indeed, weighting the barrier functions makes natural the stiffness adaptation. The intrinsic ability to adjust the stiffness during the execution of the task enables the CDPRs to effectively meet above-mentioned requirements. The capabilities of the method are demonstrated through simulations by comparing it with the existing approach.
