距離に応じてLiDARとカメラの特徴を融合する3D物体検出
DepthFusion
DepthFusionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

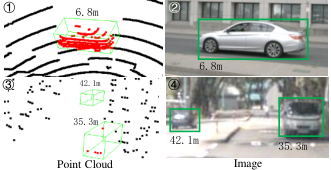

Fig. 2 : Visualization analysis on the nuScenes-mini dataset. Examples of near-range and long-range objects in images and point cloud. Points within the bounding boxes are colored red for observation.
概要
- 距離を使い、点群と画像の特徴を俯瞰図全体と候補物体ごとの二段階で融合する。
- 著者らはnuScenes検証用データで、DepthFusion-baseのNDS 74.0%、mAP 71.2%を報告した。
- 実利用では対象地点の点群・複数画像・3D枠ラベルをそろえ、基準手法と距離帯別に比較する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、DepthFusionの仕組み
- 01LiDAR点群と複数画像
- 02俯瞰図で全体融合
- 03候補物体を抽出
- 04変換前の特徴を再融合
- 05種類と3D枠
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
DepthFusionは、LiDARの点群とカメラ画像から物体の種類と3Dの位置を推定する手法である。LiDARは光で周囲の点の位置を測るセンサーで、点群には形や距離の情報があり、画像には色や見た目の情報がある。
著者らのnuScenes-mini分析では、物体当たりの点数は0～10メートルで平均163.7点、30～50メートルでは平均1点未満だった。距離で点群の情報量が変わるため、画像の役割も距離に応じて変わりうる。
手法
まず、点群と複数カメラ画像から特徴を取り出し、BEVと呼ぶ上から見た図に変換する。画像側では画素ごとの距離の分布を予測してBEVへ投影する。Depth-GFusionは、BEV上の各位置から自車までの距離を符号化し、点群の特徴が画像の特徴を参照する際の重みを調整して全体を融合する。
次に、候補領域を提案するネットワークで3D枠を作る。Depth-LFusionは、その枠に対応するBEVの特徴と、変換前の点群・画像の特徴を取り出し、候補ごとの距離も使って融合結果を全体の特徴図へ戻す。たとえば遠方の車の候補なら、対応する点群と画像の領域を参照する。最後に、強化した特徴から物体の種類と3D枠を予測する。
新規性
著者らの提案は、物体までの距離を特徴の融合に使い、俯瞰図全体と候補物体ごとの二段階で点群と画像の情報を組み合わせる点にある。全体の融合では、距離に応じて画像特徴の参照の重みを調整する。
さらに、俯瞰図への変換で失われうる細部を補うため、候補物体に対応する変換前の点群・画像特徴を取り出して再融合し、全体の特徴図へ戻す。
従来手法との違い
実装上の基準手法はBEVFusionである。両手法は点群と画像を俯瞰図上で扱うが、DepthFusionは距離を使った全体の融合に加え、候補物体ごとに変換前の特徴を取り出す局所融合を行う。
論文の比較表には、特徴抽出器や画像サイズが異なる手法も含まれる。nuScenes検証用データでは、ResNet50と320×800画像を使うVirPNetのNDSが73.2%、DepthFusion-baseが74.0%だった。ただし、この比較だけで差を融合方式のみに帰することはできない。
実験結果
著者らはnuScenes、KITTI、破損データを含むnuScenes-Cで評価した。nuScenesのNDSは位置・大きさ・向きなどの誤差を含む検出指標、mAPは平均適合率である。DepthFusion-baseはnuScenes検証用データでNDS 74.0%、mAP 71.2%、テストデータでそれぞれ74.7%、71.7%を報告した。
KITTI検証用データでは、著者らのDepthFusionの表中の総合mAPは79.5%、VirConvは78.5%だった。評価は3D APを用い、車・歩行者・自転車の3D枠の重なりの基準はそれぞれ0.7、0.5、0.5である。nuScenes-Cについて著者らは従来手法を上回ると記すが、確認できた本文の範囲に比較表の数値はない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：交差点を通る車両と歩行者の位置を記録する交通解析に試す。対応する時刻のLiDAR点群と複数カメラ画像を入力し、物体の種類と空間内の位置・大きさを表す3D枠を出力する。
対象地点で収集した両センサーの記録と、車両・歩行者の種類および3D枠の正解ラベルが必要だ。センサー間の位置関係を確認し、対象地点の距離帯と物体区分に合わせて学習・評価する。この用途での精度向上は未検証である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象道路で時刻の対応するLiDAR点群と複数カメラ画像を集め、車両・歩行者などの種類と3D枠の正解ラベルを用意する。センサー間の位置関係を確認し、対象の物体区分に合わせて学習・評価する。
基準手法のBEVFusionとDepthFusionを同じ学習用・評価用データで比べる。3D枠の検出精度を同じ指標と重なりの基準で測り、距離帯別の見落としと推論時間も確認する。位置ずれを含む記録での変化を測る場合は、その条件を分けて集計する。
限界と課題
著者らは、遠方では物体を表す点群が少なくなることと、特徴を俯瞰図へ変換する際に情報が失われうることを設計上の課題として挙げる。一方、提案手法自体の限界を示す条件別の分析は、確認できた本文の範囲では読み取れない。
編集上の検証事項は、対象現場の距離帯でも有効か、カメラとLiDARの位置ずれや天候による乱れで検出結果がどう変わるかである。著者らはnuScenes-Cで破損データへの強さを報告するが、確認できた本文の範囲には条件別の比較数値がない。
出典
元のタイトル・要旨を確認する（英語）
DepthFusion: Depth-Aware Hybrid Feature Fusion for LiDAR-Camera 3D Object Detection
State-of-the-art LiDAR-camera 3D object detectors usually focus on feature fusion. However, they neglect the factor of depth while designing the fusion strategy. In this work, we are the first to observe that different modalities play different roles as depth varies via statistical analysis and visualization. Based on this finding, we propose a Depth-Aware Hybrid Feature Fusion (DepthFusion) strategy that guides the weights of point cloud and RGB image modalities by introducing depth encoding at both global and local levels. Specifically, the Depth-GFusion module adaptively adjusts the weights of image Bird's-Eye-View (BEV) features in multi-modal global features via depth encoding. Furthermore, to compensate for the information lost when transferring raw features to the BEV space, we propose a Depth-LFusion module, which adaptively adjusts the weights of original voxel features and multi-view image features in multi-modal local features via depth encoding. Extensive experiments on the nuScenes and KITTI datasets demonstrate that our DepthFusion method surpasses previous state-of-the-art methods. Moreover, our DepthFusion is more robust to various kinds of corruptions, outperforming previous methods on the nuScenes-C dataset.
