管の出口音圧から内部の音場を再構成し、放射係数を推定する
PINN-FTM
PINN-FTMの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

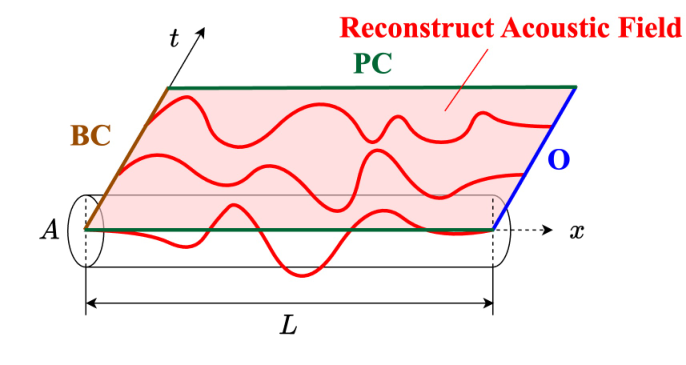

Figure 1 : Schematic diagram of acoustic field reconstruction in a tube.
概要
- 出口音圧、入口流量、管内の波動方程式から、測っていない位置の音圧を再構成する。
- 模擬管の40 dB信号対雑音比の試験では、放射係数αはPINN-FTM、βはTOMの推定値がそれぞれ真値に近かった。
- 著者らの検証は周期入力のシミュレーションに限られ、実測データでの確認は今後の課題である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、PINN-FTMの仕組み
- 01入口流量・出口音圧
- 02管内方程式で学習
- 03管内音場を再構成
- 04放射係数を微調整
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
管の内部で音圧が時刻や位置によってどう変わるかを知りたくても、管内の多数の点を測ることは容易ではない。出口から音が外へ伝わる条件も形状に左右され、複雑な出口では正確な式を定めにくい。
著者らは、出口で得られる限られた音圧から内部を推定する逆問題を扱う。物理情報ニューラルネットワーク（PINN）は、観測値に加えて波の伝わり方を表す方程式も学習条件にする手法で、雑音を含む観測を用いた場合を調べた。
手法
モデルに管内の位置と時刻を入れ、音の動きを表す速度ポテンシャルを出力させる。そこから圧力と体積流量を計算し、管内の一次元波動方程式、入口の流量、周期性、出口の観測音圧とのずれを小さくする。例えば、出口で測った圧力波形を手掛かりに、測っていない中間位置の圧力波形を得る。
次に、出口での放射条件の式の形を既知として、学習済みモデルを初期値に使い、放射を表す係数αとβをモデル本体とともに調整する。これがPINN微調整法（PINN-FTM）である。音場再構成の段階では放射条件の式を学習に使わず、係数推定の段階でその式を用いる。
新規性
著者らは、出口での放射条件の式を使わずに管内音場を再構成し、その学習済みモデルを使って放射係数を推定する二段階の方法を示した。後段では放射条件の式の形を既知として、係数とモデル本体をともに調整する。
音場モデルには、先行研究で放射の予測に使った別の枝を設けず、単一のネットワークを用いる。式の形まで未知の放射モデルを推定したという主張ではない。
従来手法との違い
著者らが比較する従来型最適化法（TOM）は、学習済み音場モデルが出口で予測した圧力、圧力の時間変化、体積流量の時間変化を放射条件の式に当てはめ、二つの係数を求める。PINN-FTMは、そのモデルを初期値として係数とともに微調整する。
比較には、雑音のない差分法の計算値をTOMに与える条件も含まれる。係数によって優位な方法は異なり、結果は本文の模擬管と観測条件に限って読む必要がある。
実験結果
著者らは長さを1とした模擬管に261.6 Hzの周期入力を与え、差分法で計算した出口音圧に信号対雑音比40 dBのガウス雑音を加えた。差分法は方程式を格子上で計算する方法である。再構成した管内音圧は図で比較されているが、確認できた本文の範囲では音場誤差の集計値は示されていない。
放射係数の真値はαが1.2142、βが0.7371。著者らの表ではPINN-FTMが1.1039と0.7811、TOMが4.4409×10⁻¹⁴と0.7435だった。雑音のない差分法の値をTOMに与えると1.2161と0.7371であり、この試験ではαはPINN-FTM、βはTOMのほうが真値に近い。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：形状を把握できる製造設備の単純なダクトで、内部の圧力波形を推定する。入力として断面形状、空気の物性と壁面損失の設定、入口流量の時系列、出口のマイクで測る音圧をそろえ、時刻と位置ごとの推定値を点検に使う。
学習には管内音場の正解ラベルを必須としないが、検証用には別位置のマイク計測が要る。実機への適用では、周期性と一次元波として扱える範囲を確かめ、損失や境界条件を測定対象に合わせて調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：周期的に入力できる対象管を一つ選び、断面形状、空気の物性、壁面損失の設定、入口流量の時系列、出口マイクの音圧をそろえる。学習用の管内音場や放射係数の正解ラベルは置かず、対象に合う物理条件へ調整して音場を再構成する。
別位置のマイクによる圧力波形を検証用の正解として確保し、学習に使わない時刻と位置で波形誤差を測る。係数は同じ観測を使うTOMを基準に比較し、雑音量やマイク位置を変えた際の推定値の変動も記録する。
限界と課題
著者らが明示する制約は、周期条件に対応する定常状態だけを試し、観測値もシミュレーションから作ったことだ。実測ではマイクの設置位置が課題になり得ると述べる。過渡音や複雑な管形状に対する精度は、この結果からは判断できない。
編集上の検証事項は、入口流量と出口音圧の測定誤差、断面形状や損失モデルのずれ、係数推定の安定性である。著者らの表でも係数ごとに誤差の傾向が違うため、内部音場の一致だけで放射係数まで正しいとは判断しない。
出典
元のタイトル・要旨を確認する（英語）
Acoustic Field Reconstruction in Tubes via Physics-Informed Neural Networks
This study investigates the application of Physics-Informed Neural Networks (PINNs) to inverse problems in acoustic tube analysis, focusing on reconstructing acoustic fields from noisy and limited observation data. Specifically, we address scenarios where the radiation model is unknown, and pressure data is only available at the tube's radiation end. A PINNs framework is proposed to reconstruct the acoustic field, along with the PINN Fine-Tuning Method (PINN-FTM) and a traditional optimization method (TOM) for predicting radiation model coefficients. The results demonstrate that PINNs can effectively reconstruct the tube's acoustic field under noisy conditions, even with unknown radiation parameters. PINN-FTM outperforms TOM by delivering balanced and reliable predictions and exhibiting robust noise-tolerance capabilities.
