参照画像からCADプログラムの誤りを指摘し、コードを修正するReCAD
ReCAD
ReCADの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

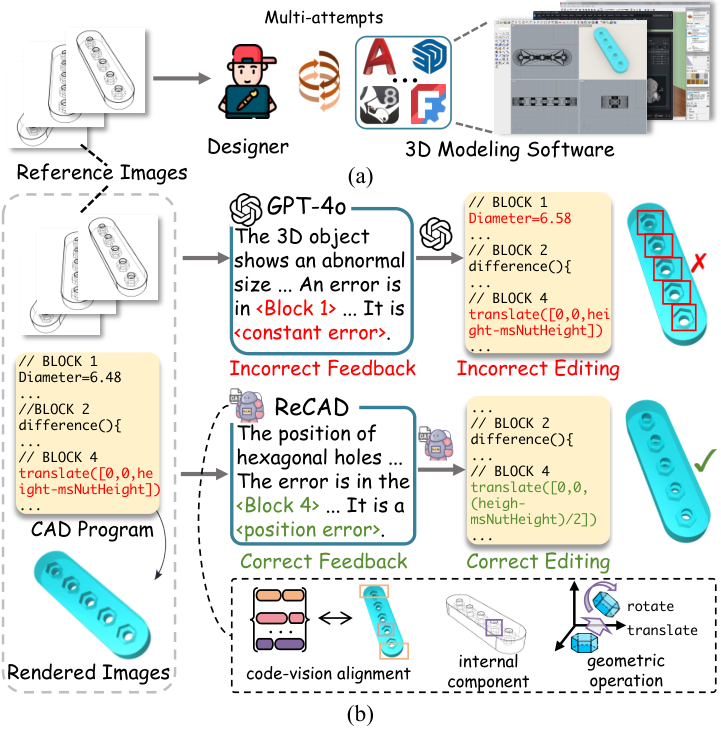

Figure 1: Overview of different ways ( i.e. , designer, GPT-4o and our ReCAD) to CAD review. The green and red denote correct and incorrect prediction, respectively.
概要
- ReCADは参照画像とCADプログラムを照合し、誤りの指摘文を生成してからコードを修正する。
- CADReviewの試験用データは1,615件で、位置や寸法、ブロック欠落など8種類の誤りを扱う。
- 表1の人手作成プログラムにおける指摘正解率は、ReCAD-QWが63.60、追加学習したLlama 3.2が51.24だった。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ReCADの仕組み
- 01参照画像とCADコード
- 02部品と命令を対応付け
- 03誤りを文章で指摘
- 04コードを修正
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ReCADは、正しい形を示す参照画像とCADプログラムを照合し、誤りを指摘して修正する。CADプログラムは、立体の部品や配置を幾何学的な命令で記述したものだ。設計者は生成された形を図面と見比べ、違いを見つけてコードを直す。
部品が多い立体では、画像中のどの部品がどの命令に当たるかを追う必要がある。内部に隠れた部品は画像だけでは確認しにくい。誤りを生んだ命令まで特定できれば、設計者は確認と修正の対象を絞れる。
手法
ReCADは、画像と文章を扱うマルチモーダル言語モデルを指摘文の生成とコード編集に使う。前段は参照画像、CADプログラム、そのプログラムを描画した画像を受け取り、誤ったコードブロックと誤りの種類を文章で示す。例えば部品の位置が違えば、位置を指定するブロックを指摘する。
後段は、その指摘と画像、コードを受けてプログラムを編集する。学習では部品の説明文や画像上の位置とコードの対応を使い、隠したコードブロックを補う課題で幾何操作を学ぶ。位置の値は8ビットに量子化し、数値部分の予測誤差を重く扱う。さらに前段を、指摘の正しさと編集後の描画画像の類似度を使って調整する。
新規性
著者らは、参照画像とCADプログラムのずれを見つけ、指摘文を使ってコードを修正する「CADレビュー」課題を提案した。ReCADでは、画像中の部品とコードブロックを結び付ける学習を指摘文の生成に、数値を含む幾何操作の学習をコード編集に用いる。
評価用のCADReviewには、誤りのあるプログラム、正しい参照画像、指摘文を収録した。位置や寸法の誤りに加え、制御文の誤りやコードブロックの欠落も扱う。
従来手法との違い
比較対象はGPT-4o、Claude 3.5、Gemini 2.0と、CADReviewで追加学習したLlama 3.2である。ReCADは画像とコードの対応付けを学んだうえで、誤ったブロックと種類を文章で指摘し、その指摘をコード編集に渡す。
著者らの表1では、ReCADの二つの構成はいずれも、同じデータで追加学習したLlama 3.2を掲載された全指標で上回る。この結果が示す範囲はCADReviewでの比較であり、別のCAD言語や実際の設計工程での優位性は未確認である。
実験結果
著者らはCADReviewを学習用17,334件、検証用2,000件、試験用1,615件に分けた。人手作成と機械生成のOpenSCADプログラムを使い、位置、寸法、ブロック欠落など8種類の誤りと、誤りのない例を収録した。指摘の正解率は、誤ったブロックと誤りの種類の両方を当てた場合に数える。
表1の指摘正解率は、機械生成プログラムでReCAD-LAが73.11、ReCAD-QWが71.83、追加学習したLlama 3.2が56.23だった。人手作成では順に59.15、63.60、51.24である。著者らは編集後の立体も点群に関する指標などで評価したが、ここに挙げた値は指摘文の評価であり、修正成功率ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：一種類の製造部品について、正しい形を示す複数視点の図面と、レビュー対象のOpenSCADプログラムを入力する。担当者は、誤りが疑われるブロック、誤りの種類、修正コードを受け取り、図面と編集差分を確認する。
適応には、その部品群の正しい図面とプログラム、誤った版、該当ブロックと誤りの種類を示すラベル、正しい修正版が必要だ。既存の図面とコードを使う想定で、新たなセンサーは使わない。社内の形状やコードの書き方に合わせた調整が要るかを確かめる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象を一種類の部品群に絞り、正しいOpenSCADプログラムと複数視点の図面、誤りを含む版、正しい修正版を集める。担当者が誤ったブロックと種類をラベル付けし、社内の形状や記述に合わせた調整の要否を調べる。入力は既存ファイルとし、新たなセンサーは使わない。
調整用と最終評価用の例を分け、同じ評価例で通常の担当者レビューとReCAD支援レビューを比べる。ブロックと誤りの種類を両方当てた割合、修正後の実行可否、図面との一致、確認と修正に要した時間を記録する。修正案の採否は担当者が判断する。
限界と課題
著者らは課題として、画像から見えない内部部品の検査が難しいこと、回転や位置移動を正確なコード変更に結び付ける必要があることを挙げる。表1では、指摘の正解率は比較した全手法で人手作成プログラムの方が低い。
編集上の検証事項は、社内図面の視点で内部形状を確認できるか、複雑な制御文でも誤ったブロックを特定できるか、修正後のコードが実行できるかである。CADReviewの結果だけでは、実案件での作業時間や採用可能な修正案の割合は判断できない。
