室内の平面をテクスチャ付きメッシュで表し、3D再構成の描画を速める
Hybrid Mesh-Gaussian Representation
Hybrid Mesh-Gaussian Representationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

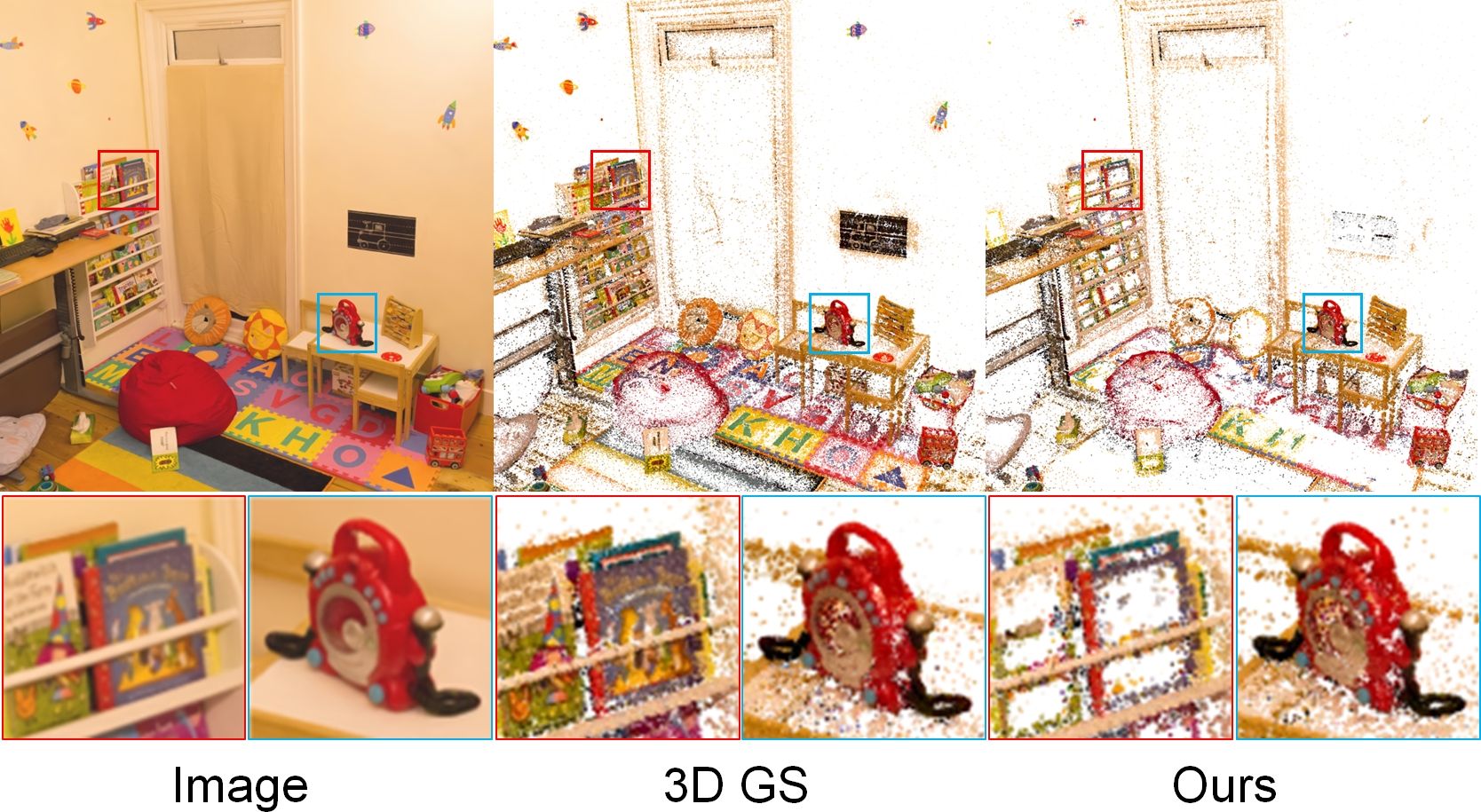

Figure 1: Visualization of Gaussian distributions and corresponding rendered images. The hybrid representation significantly reduces the number of Gaussians in texture-rich regions while maintaining Gaussian density in geometrically complex areas.
概要
- 模様の細かい室内の平面をテクスチャ付きメッシュで、複雑な形状をガウシアンで表す。
- 画像から抽出したメッシュの不正確な部分を除き、透過率を考慮した学習で手前の物体の色が奥の面に写り込む問題に対処する。
- 著者らの3DGS比較では、2つの室内データセットでガウシアン数が減り、CUDA描画処理のFPSが上がった。一部の画質指標は低下した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Hybrid Mesh-Gaussian Representationの仕組み
- 01室内写真とカメラ姿勢
- 02メッシュ抽出と除去
- 03メッシュとGSを共同学習
- 04新視点画像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、複数の写真から室内の3D表現を作り、撮影していない視点の画像を描く。3DGSでは多数のガウシアンを使い、物体の形と色を表す。模様が細かい壁のような平面でも、色の違いを再現するために要素が増える。
要素が多いと描画時の並べ替えと色の合成に時間がかかる。著者らは、三角形をつないで表面を作る「メッシュ」に画像を貼る方法を併用し、平面に必要なガウシアンを減らそうとした。
手法
入力は複数視点の写真、校正済みのカメラ位置と向き、写真から復元した疎な点群である。まず抽出したメッシュから、不正確な形や複雑な形状を表す部分を除く。判断には面の向きの変化、隣り合う三角形の角度、三角形の面積などを使い、残した平面には写真の色を貼るための座標とテクスチャ画像を用意する。
共同学習では、メッシュを奥行きのある不透明な背景として描き、手前にはガウシアンを重ねる。初期段階は描画画像を写真に合わせ、その後、手前の要素を通して奥が見える度合い「透過率」も使ってテクスチャを調整する。これにより、たとえば家具の色が背後の壁に写り込む影響を抑える。出力は両者を組み合わせた室内表現と、そこから描いた新視点画像である。
新規性
著者らの提案は、模様の細かい平面をテクスチャ付きメッシュに任せ、入り組んだ形状にはガウシアンを使う表現の分担にある。ガウシアンの重要度だけを見て数を減らす手法とは、平面を表す形式自体が異なる。
画像から抽出したメッシュの不正確な部分を除いたうえで、手前の物体による遮蔽を考慮してテクスチャを学習する。実際の室内撮影では理想的なメッシュを前提にできないため、この整理と共同学習を組み合わせている。
従来手法との違い
基準となる3D Gaussian splatting（3DGS）は、位置・大きさ・色などを持つ立体要素「ガウシアン」を多数重ねて室内を表す。模様の細かい平面にも多くの要素を使い、描画時には要素を奥行き順に並べ、色を合成する。
提案法は、その平面をメッシュとテクスチャ画像で表し、複雑な形状にはガウシアンを残す。著者らは3DGSに加え、Mip-splattingとReduced GSにもメッシュを組み合わせて比較した。結果は元の手法とデータセットごとに確認する必要がある。
実験結果
著者らは実在の室内10シーン、ScanNet++の6シーンとDeep Blendingの4シーンで新視点画像を評価した。学習は各シーン3万回の反復で行い、SSIM・PSNR・LPIPSで画質を測った。FPSはCUDA描画処理のみを計測した値である。
3DGS単独から提案法への比較では、ScanNet++のSSIMは0.862から0.862、PSNRは24.22から24.28、LPIPSは0.248から0.254、ガウシアン数は0.911Mから0.742M、FPSは211から231だった。Deep Blendingでは順に0.901から0.893、29.55から29.48、0.253から0.262、2.634Mから1.698M、346から498であり、画質指標には低下もある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：改装前の一室を複数方向から撮影し、担当者が別の視点から確認できる室内モデルを作る。学習入力には写真、校正したカメラの位置と向き、写真から復元した疎な点群を用いる。必要なセンサーは撮影用カメラだが、機種や撮影条件は対象の部屋で決める。
壁や床の平らな部分にはメッシュを使い、家具の輪郭などはガウシアンで表す。出力は視点を変えて描いた室内画像とし、元の写真との食い違いを確認する。手法の入力に物体名のラベルはない。壁や家具ごとに誤りを集計するなら、検証用のラベルを別途付ける。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の一室をカメラで複数方向から撮影し、カメラの位置と向きを校正して疎な点群を作る。同じ学習写真を使い、3DGS単独と提案法のモデルを作る。機材の仕様は本文から確定できないため、撮影条件は記録して比較時にそろえる。
学習に使わない位置の写真を正解画像とし、SSIM・PSNR・LPIPS、ガウシアン数、CUDA描画処理のFPSを比べる。壁の模様や家具の輪郭も目視で記録する。物体ラベルは学習入力にはないが、部位別に誤りを集計する場合は検証用ラベルを付ける。運用画面全体の速度は別に測る。
限界と課題
著者らは、画像から抽出したメッシュが、模様の乏しい場所や複雑な形状で幾何学的に誤り得ると説明する。また、手前の物体の色を奥のメッシュに投影すると、別の視点で残像のように見える問題を示している。提案する除去処理と学習方法は、これらへの対処である。
編集上の検証事項は、対象の部屋でも平面を適切に残せるか、細い物体や家具の周辺に欠けや残像が出ないかである。論文のFPSはCUDA描画処理のみの値なので、閲覧画面全体の速度は別に測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
Hybrid Mesh-Gaussian Representation for Efficient Indoor Scene Reconstruction
3D Gaussian splatting (3DGS) has demonstrated exceptional performance in image-based 3D reconstruction and real-time rendering. However, regions with complex textures require numerous Gaussians to capture significant color variations accurately, leading to inefficiencies in rendering speed. To address this challenge, we introduce a hybrid representation for indoor scenes that combines 3DGS with textured meshes. Our approach uses textured meshes to handle texture-rich flat areas, while retaining Gaussians to model intricate geometries. The proposed method begins by pruning and refining the extracted mesh to eliminate geometrically complex regions. We then employ a joint optimization for 3DGS and mesh, incorporating a warm-up strategy and transmittance-aware supervision to balance their contributions seamlessly.Extensive experiments demonstrate that the hybrid representation maintains comparable rendering quality and achieves superior frames per second FPS with fewer Gaussian primitives.
