「Marvin」の検出をMCXN947で高速化：量子化CNNと内蔵NPUの評価
MCXN947 Keyword Spotting
MCXN947 Keyword Spottingの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

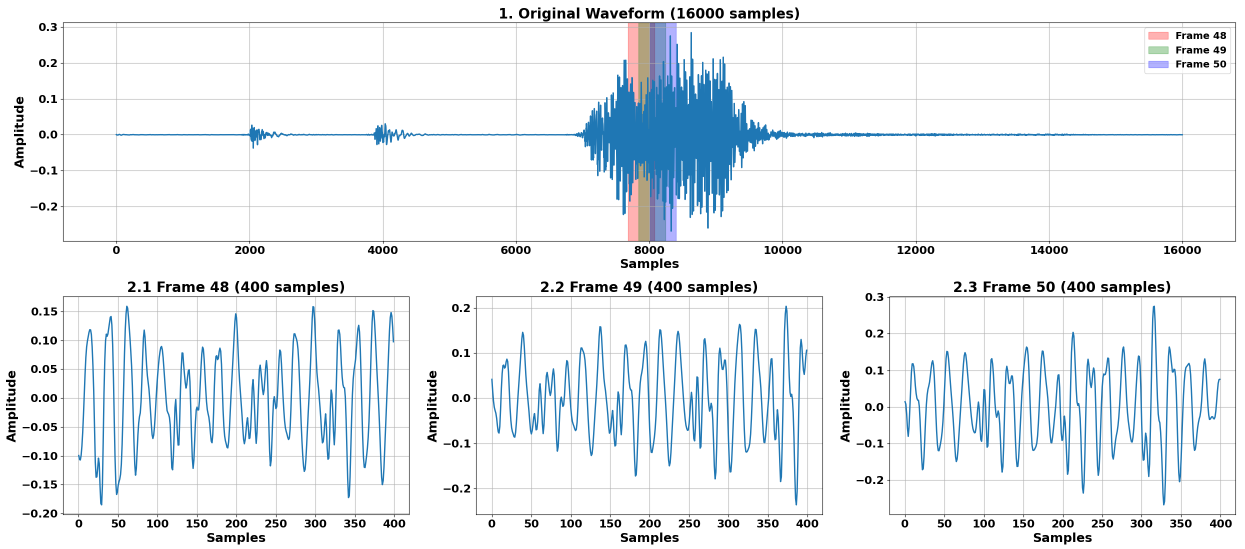

Figure 1: MFCC original signal and frames.
概要
- MCXN947の内蔵NPUで、1秒の音声から「Marvin」を検出するモデルを実装した。
- 著者らの報告では、NPU版の正解率は97.06％、モデルサイズは30,576バイト、推論時間は3,847マイクロ秒だった。
- 同じ機器のCPU実行に対する推論時間の高速化は約59倍。消費電力と音響条件を変えた性能は今後の検証課題である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、MCXN947 Keyword Spottingの仕組み
- 011秒の音声
- 02MFCC特徴量
- 03量子化CNN
- 04Marvin判定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
キーワード検出は、音声に特定の呼びかけが含まれるかを判定する処理である。小型機器で音声操作を使うには、限られたメモリと計算能力の中で、判定の正確さと応答時間を確かめる必要がある。
著者らは、ニューラルネットワークの計算を担う専用回路であるNPUを内蔵した、NXPのMCXN947を対象にした。「Marvin」という一語の検出モデルを実装し、同じ機器のCPUで動かす場合と比較した。
手法
入力は16kHzで記録された1秒の音声である。音声を25ミリ秒の区間に10ミリ秒間隔で分け、各区間から20個のMFCCを計算する。MFCCは、周波数ごとの音の情報を人の聴覚に近い尺度で整理した数値で、元の波形を判定に使いやすい形へ変える。
得られた数値をCNN（畳み込みニューラルネットワーク）に渡し、短い範囲の特徴を拾って「Marvin」かそれ以外かを判定する。学習では8ビットへの変換を模擬する量子化対応学習を用いる。量子化したモデルをNPU向けに変換し、機器内のフラッシュメモリに格納して推論する。
新規性
著者らは、音声からMFCCを抽出し、量子化を意識して学習した小型CNNで「Marvin」を検出する処理を、MCXN947上に実装した。量子化モデルを同じ機器のCPUと内蔵NPUで動かし、推論時間を比較している。
NPU向けに変換したモデルは、量子化版と同じ正解率97.06％を保ち、サイズは30,576バイトだった。示された検出対象は「Marvin」一語であり、複数語の認識結果ではない。
従来手法との違い
比較されるのは、通常の32ビット浮動小数点モデル、8ビットに量子化したモデル、NPU向けに変換したモデルである。報告された正解率は通常版99.14％、量子化版とNPU版97.06％で、量子化に伴う低下がある。
MCXN947上での量子化モデルの推論時間は、Cortex-M33 CPUで228,210マイクロ秒、NPUで3,847マイクロ秒だった。著者らの約59倍という高速化は、この機器で測った推論時間の比較を指す。
実験結果
著者らはGoogle Speech Commandsの35語、計105,829件の1秒音声を使用した。訓練84,843件、検証9,981件、テスト11,005件という分割で「Marvin」とそれ以外を判定し、正解率を通常版99.14％、量子化版とNPU版97.06％と報告している。
モデルサイズは順に383,674、35,744、30,576バイトだった。MCXN947での推論時間は量子化版のCPU実行が228,210マイクロ秒、NPU版が3,847マイクロ秒。量子化版の混同行列では、非対象音声309件を誤検出し、「Marvin」15件を見逃した。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案。製造現場で、作業者が「Marvin」と呼びかけたときだけ点検記録画面を開く試用を考える。現場のマイクから得た短い音声を入力し、特徴抽出と判定の結果を画面起動の信号にする。
必要なのは、使用するマイクで収録した対象語と非対象音声、および各音声の正解ラベルである。話者や機械音を含む現場データでモデルを適応させ、量子化して対象機器に載せる。画面操作に使える精度は別途確かめる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案。使用予定のマイクで「Marvin」と非対象音声を収録し、それぞれに正解ラベルを付ける。話者と騒音条件を分けて評価用データを確保し、同じMFCC抽出、モデルの適応学習、量子化、機器向け変換を試す。
同じ機器のCPU実行を比較基準に、NPU実行の推論時間とモデルサイズを測る。条件別に正しい検出、誤起動、見逃しの件数を数え、音声入力から画面起動までの時間も確認する。許容できる誤起動数と待ち時間は試用前に決める。
限界と課題
著者らは今後の課題に、消費電力の測定、複数キーワードへの拡張、音響条件を変えた頑健性評価を挙げている。低消費電力や騒音下での安定した検出を、測定済みの成果として扱うことはできない。
編集上の検証事項。通常版のIntel CPU推論時間は本文で58.67ミリ秒、表で50.67ミリ秒と異なる。また、MFCC処理は1フレーム平均431マイクロ秒とされる一方、結論は処理全体が5ミリ秒未満と述べる。各時間の計測範囲を確認したい。
出典
元のタイトル・要旨を確認する（英語）
Implementing Keyword Spotting on the MCUX947 Microcontroller with Integrated NPU
This paper presents a keyword spotting (KWS) system implemented on the NXP MCXN947 microcontroller with an integrated Neural Processing Unit (NPU), enabling real-time voice interaction on resource-constrained devices. The system combines MFCC feature extraction with a CNN classifier, optimized using Quantization Aware Training to reduce model size with minimal accuracy drop. Experimental results demonstrate a 59x speedup in inference time when leveraging the NPU compared to CPU-only execution, achieving 97.06% accuracy with a model size of 30.58 KB, demonstrating the feasibility of efficient, low-power voice interfaces on embedded platforms.
