採掘現場の空撮画像で見つけた物体を3D地図に位置付ける手法
UAV Object Detection and Positioning in a Mining Industrial Metaverse with Custom Geo-Referenced Data
UAV Object Detection and Positioning in a Mining Industrial Metaverse with Custom Geo-Referenced Dataの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

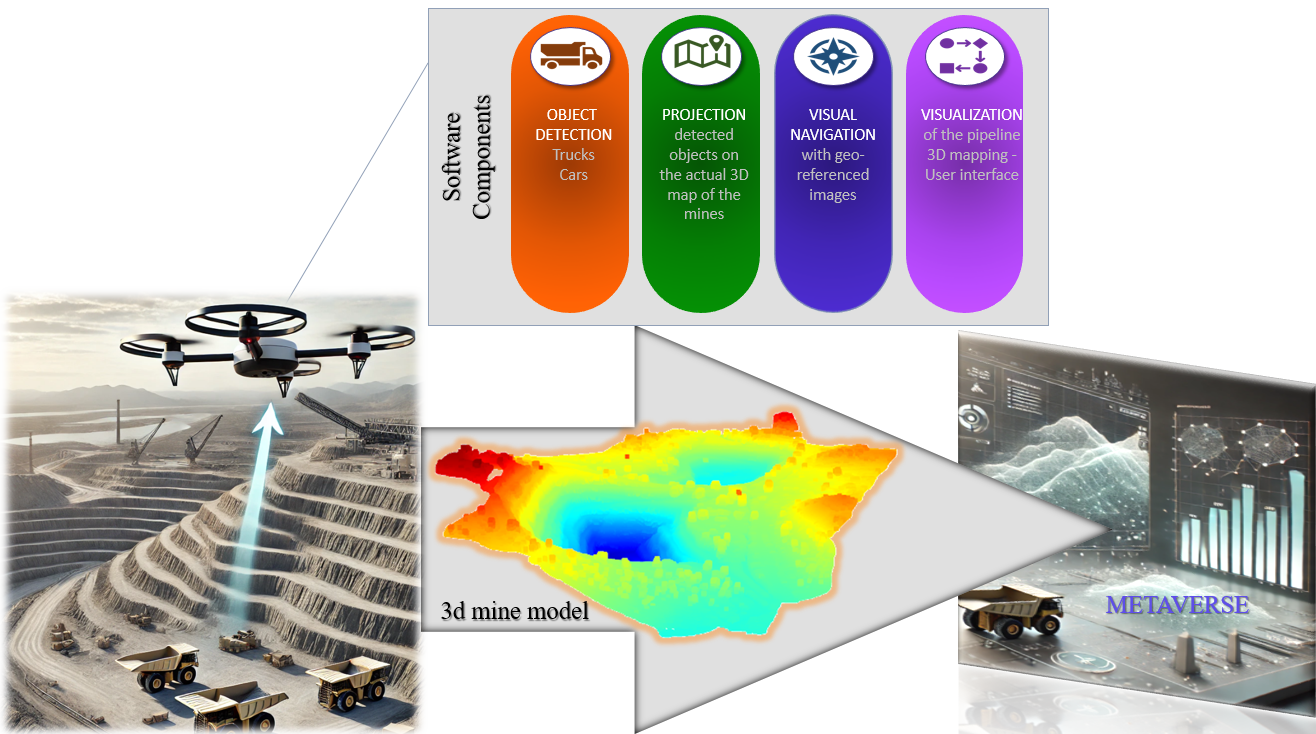

Fig. 1: Data pipeline from UAV-based mine scanning to Metaverse visualization. A DJI Matrice 350 RTK collects topographic data of an open-pit mine (left), which is processed into a 3D terrain model (center). Software components support object detection, georeferenced projection, and user interaction. The resulting digital twin is visualized in a virtual workspace (right), enabling remote analysis and decision support.
概要
- UAVのRGB画像で検出した採掘現場の物体を、LiDARの3D地図上の推定位置に結び付ける。
- 著者らは別途収集した804枚の画像に8種類の物体を注釈し、分割・拡張後の5592枚を学習・検証・テストに分けたと報告する。
- 実装は飛行後の一括処理で、確認できた本文の範囲では検出精度や位置誤差の結果値はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、UAV Object Detection and Positioning in a Mining Industrial Metaverse with Custom Geo-Referenced Dataの仕組み
- 01空撮画像と点群
- 02画像内の物体検出
- 033D点群へ投影
- 04位置付き物体注釈
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
露天掘りの採掘現場では、地形に加えて車両や人の位置を把握することが、現場の監視や作業計画に関わる。空撮画像で物体を見つけても、画像内の位置だけでは現場全体の地図上で場所を示せない。
著者らはUAV（無人航空機）の画像と、LiDAR（レーザーで距離を測るセンサー）の地形データを結び付ける。得られた位置付きの情報を、現場をデジタル上に表すモデルへ渡す構成を扱う。
手法
UAVでRGB画像とLiDARの点群を集める。点群はレーザーで測った多数の点で、地形の3Dモデルに使う。車両や人などを枠で示した画像を使い、YOLOv8lという画像内の物体を検出するモデルを学習する。例えば、空撮画像中のダンプトラックについて、種類と画像上の枠を得る。
次に、カメラの焦点距離などの校正値、撮影位置、向きを使って、検出位置を地理座標に合わせた3D点群へ投影する。向きは記録された座標系から地図の座標系へ変換する。画像上の検出を地図上の推定位置に結び付け、処理済みの物体注釈と3D再構成を飛行後に外部の仮想環境へ渡す。
新規性
著者らが提案するのは、UAVによる物体検出、LiDARによる地形の3D化、地理座標を持つ画像を使った位置推定を一つの処理系につなぐ構成だ。画像上の検出結果を、共通の座標系を持つ点群上に位置付ける。
処理後の物体注釈と3D再構成を、仮想の現場モデルへ渡せる形にする点も含まれる。個々の技術の精度を高めたという主張とは区別して読む必要がある。
従来手法との違い
著者らは、従来の静的な測量や、地図作成と物体検出を個別に扱う研究を比較対象として挙げる。提案法では、空撮画像中の物体を検出し、その推定位置をLiDARの3D地図に結び付ける。
著者らは測量に比べた対象範囲と自動化の余地を述べるが、実装は飛行後の一括処理である。確認できた本文の範囲では、従来法との測位誤差、検出精度、処理時間の直接比較値は示されていない。
実験結果
著者らはTERNA MAGの採掘現場画像を初期学習に使い、汎化を確かめるため別途804枚の画像を収集したと述べる。後者にはブルドーザー、ダンプトラック、人など8種類の注釈がある。画像の分割や拡張後は5592枚となり、学習4752枚、検証516枚、テスト324枚に分けた。
本文にはYOLOv8lを事前学習済みの重みから学習したこと、200エポック、入力640×640画素などの条件が記されている。一方、確認できた本文の範囲では、テスト時の検出精度、3D上の位置誤差、処理時間の結果値は確認できない。著者らの現場適用の説明を定量的な性能比較としては評価できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：露天掘り現場の飛行後点検で、車両と作業者の位置を確認する台帳を作る。入力として現場のRGB空撮画像、LiDAR点群、撮影位置と姿勢の記録を集め、対象の種類と画像内の枠を示す現場固有のラベルを用意する。
その画像で検出モデルを調整し、検出位置を現場の地図座標へ合わせる。出力は物体の種類、推定位置、対応画像を結んだ一覧とし、担当者が元画像で確認する。現場で必要な位置精度と更新頻度は別途決める。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの露天掘り区域で、同日のRGB空撮画像、LiDAR点群、撮影位置と姿勢を集める。車両と人の種類、画像内の枠、地図上で実測した位置を正解ラベルとして用意し、現場画像で検出モデルと座標合わせを調整する。
同じ対象を担当者が画像から手作業で地図に記録した結果を基準にする。見落としと誤検出の件数、実測位置からのずれ、記録完了までの時間を比べる。ずれが大きい例は、元画像、点群、撮影姿勢を確認する。
限界と課題
著者らが明記する制約は、現在の実装が飛行後の一括処理であることだ。本文にはリアルタイムに近い表示や更新への言及もあるが、飛行中に検出から3D地図への投影まで完了した実証とは読み取れない。
編集上の検証事項は、粉じんや遮蔽、明るさの変化による見落としと、カメラの位置・姿勢の誤差が地図上の推定位置に及ぼす影響である。確認できた本文の範囲では、検出精度、測位誤差、処理時間の結果値を現場の許容値と照合できない。
出典
元のタイトル・要旨を確認する（英語）
UAV Object Detection and Positioning in a Mining Industrial Metaverse with Custom Geo-Referenced Data
The mining sector increasingly adopts digital tools to improve operational efficiency, safety, and data-driven decision-making. One of the key challenges remains the reliable acquisition of high-resolution, geo-referenced spatial information to support core activities such as extraction planning and on-site monitoring. This work presents an integrated system architecture that combines UAV-based sensing, LiDAR terrain modeling, and deep learning-based object detection to generate spatially accurate information for open-pit mining environments. The proposed pipeline includes geo-referencing, 3D reconstruction, and object localization, enabling structured spatial outputs to be integrated into an industrial digital twin platform. Unlike traditional static surveying methods, the system offers higher coverage and automation potential, with modular components suitable for deployment in real-world industrial contexts. While the current implementation operates in post-flight batch mode, it lays the foundation for real-time extensions. The system contributes to the development of AI-enhanced remote sensing in mining by demonstrating a scalable and field-validated geospatial data workflow that supports situational awareness and infrastructure safety.
