4Dレーダーの観測を回転式レーダーの地図で探すSHeRLoc
SHeRLoc
SHeRLocの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

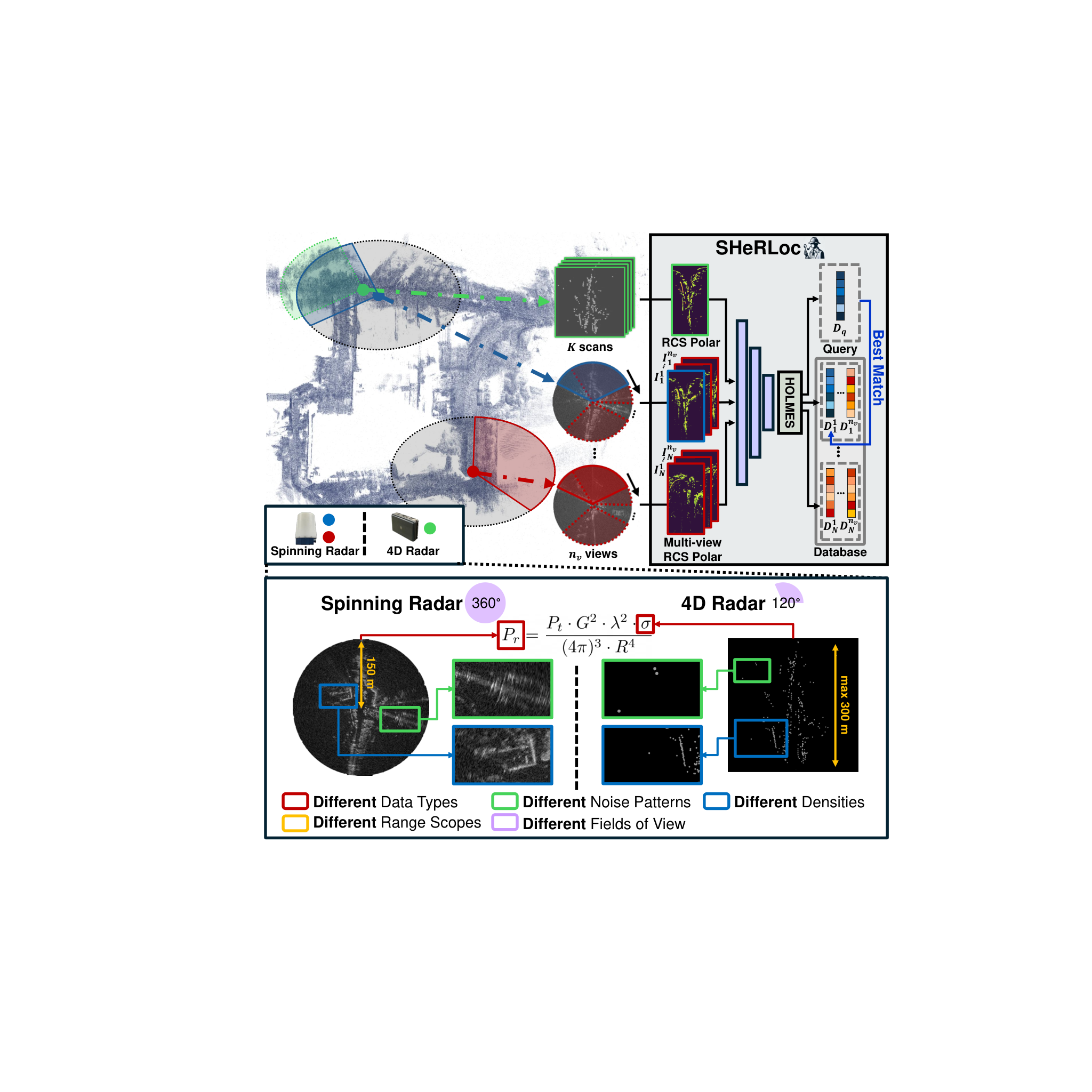

Fig. 1: SHeRLoc addresses the modality gap between heterogeneous radar systems through the proposed RCS polar matching.
概要
- 4Dレーダーと回転式レーダーの観測を、反射強度をそろえた極座標画像に変換して地点を照合する。
- HeRCULESのSports Complex 01では、著者らの報告によるR@1がSHeRLocで0.900、Radar SCで0.047だった。
- 現場への適用には、時刻を対応付けた両センサーの記録と位置ラベルを用意し、補正値と誤照合を検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SHeRLocの仕組み
- 01両レーダーの観測
- 02不要点除去と視野整合
- 03RCS極座標画像
- 04共通抽出とHOLMES
- 05地点候補
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
SHeRLocは、異なるレーダーで観測した走行地点が同じ場所かを調べる。場所認識とは、現在の観測を過去の記録と照合し、以前通った場所を見つける処理で、車両の位置を推定する手掛かりになる。
回転式レーダーは周囲を全周にわたり記録できる。4Dレーダーは距離、水平・上下方向、相対速度を捉えるが、両者は観測範囲、点の密度、雑音の性質が異なる。片方の記録からもう片方の地点を探すには、この差を扱う必要がある。
手法
4Dレーダーでは、速度から動く物体を判別し、不要な反射や地面の点を除いて連続する観測を重ねる。回転式レーダーは全周の記録から複数方向の部分画像を作る。双方を距離と方位で並べた極座標画像にし、RCSと呼ぶ電波の反射の強さを対応付けるため、少量の対応データから求めた補正値を回転式レーダー側に加える。
共通のネットワークが画像の特徴を取り出し、HOLMESが近くの反射模様と場面全体の構造を、地点を表す短い数値列「記述子」にまとめる。例えば4Dレーダーの現在の記述子に近いものを、回転式レーダーで作った地図から検索する。学習時は画像の向きの類似度も使い、対応地点の記述子を近づけ、離れた地点を区別する。
新規性
著者らは、異種レーダーの場所認識に特化した初の深層ネットワークと位置付ける。反射強度と観測方向をそろえた画像を、両センサーに共通の特徴抽出器へ入力する構成が核となる。
さらにHOLMESで局所的な反射模様と場面全体の構造を一つの記述子にまとめる。学習例の選択にも視野の重なりを使い、入力の整合から地点検索までをつなげている。
従来手法との違い
従来のレーダー場所認識は、主に同種のセンサー同士を対象としてきた。回転式レーダー向けの方法は全周の比較的密な観測を使う一方、4Dレーダーは視野が狭く点も疎らなため、入力の違いが照合を難しくする。
SHeRLocは回転式レーダーから複数方向の部分画像を作り、4Dレーダー側と共通の形式で処理する。掲載表ではRadar SCなどと比較しているが、そこで示された数値はHeRCULESの異種レーダーによる単一走行区間の条件に限られる。
実験結果
著者らは、4Dレーダー、回転式レーダー、LiDARを含む公開データセットHeRCULESで評価した。学習に用いたのはMountain01～03、Bridge01、Stream02、Parking Lot03～04。検索候補が正解地点から5 m以内なら成功とし、上位1件で見つかる割合をR@1とした。
掲載された異種レーダーの単一走行区間の表では、Sports Complex 01のR@1はSHeRLocが0.900、Radar SCが0.047と著者らは報告する。この差は当該区間と判定条件での結果であり、現場での誤照合率や処理時間を示す数値ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：構内を回転式レーダーで記録した地図から、4Dレーダーを載せた巡回車両の現在地候補を探す。入力は両センサーの走行記録、出力は過去の観測と似た地点の候補一覧とし、担当者が地図上で確認する。
適用には、両センサーの時刻を対応付けた記録、位置の正解ラベル、観測範囲が分かるデータが要る。対応する少量の観測で反射強度の補正値を求め、対象区域のデータで学習・再調整する想定であり、この運用の成績は未確認である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ区域を回転式レーダーと4Dレーダーで記録し、時刻の対応と位置の正解ラベルを用意する。少量の対応観測で反射強度の補正値を求め、別の走行記録を学習用と評価用に分け、現場の観測範囲に合わせて再調整する。
回転式レーダーの記録を地図、4Dレーダーの記録を問い合わせにして検索する。比較基準のRadar SCも同じ分割と5 mの正解半径で評価し、R@1、誤地点を上位に出す割合、処理時間を測る。旋回時と動く物体が多い区間は分けて確かめる。
限界と課題
著者らは、回転への完全な不変性を理論上得るには無数の視点が必要で、有限個の視点や画像の縮小では折り返し誤差が生じ得ると述べる。向きが変わる場面の結果は、実際に設定した視点数と評価条件に結び付けて読む必要がある。
編集上の検証事項は、別の区域やレーダー構成でも反射強度の補正が安定するか、動く物体が多い区間で誤照合が増えないかである。確認できた本文の範囲では、導入後の運用成績やこれらの条件での誤照合率は判断できない。
出典
元のタイトル・要旨を確認する（英語）
SHeRLoc: Synchronized Heterogeneous Radar Place Recognition for Cross-Modal Localization
Despite the growing adoption of radar in robotics, the majority of research has been confined to homogeneous sensor types, overlooking the integration and cross-modality challenges inherent in heterogeneous radar technologies. This leads to significant difficulties in generalizing across diverse radar data types, with modality-aware approaches that could leverage the complementary strengths of heterogeneous radar remaining unexplored. To bridge these gaps, we propose SHeRLoc, the first deep network tailored for heterogeneous radar, which utilizes RCS polar matching to align multimodal radar data. Our hierarchical optimal transport-based feature aggregation method generates rotationally robust multi-scale descriptors. By employing FFT-similarity-based data mining and adaptive margin-based triplet loss, SHeRLoc enables FOV-aware metric learning. SHeRLoc achieves an order of magnitude improvement in heterogeneous radar place recognition, increasing recall@1 from below 0.1 to 0.9 on a public dataset and outperforming state of-the-art methods. Also applicable to LiDAR, SHeRLoc paves the way for cross-modal place recognition and heterogeneous sensor SLAM. The supplementary materials and source code are available at https://sites.google.com/view/radar-sherloc.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
