6分の1スケール自動運転車F1SIXTHの構成、軌道追従試験と保守上の課題
F1SIXTH
F1SIXTHの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

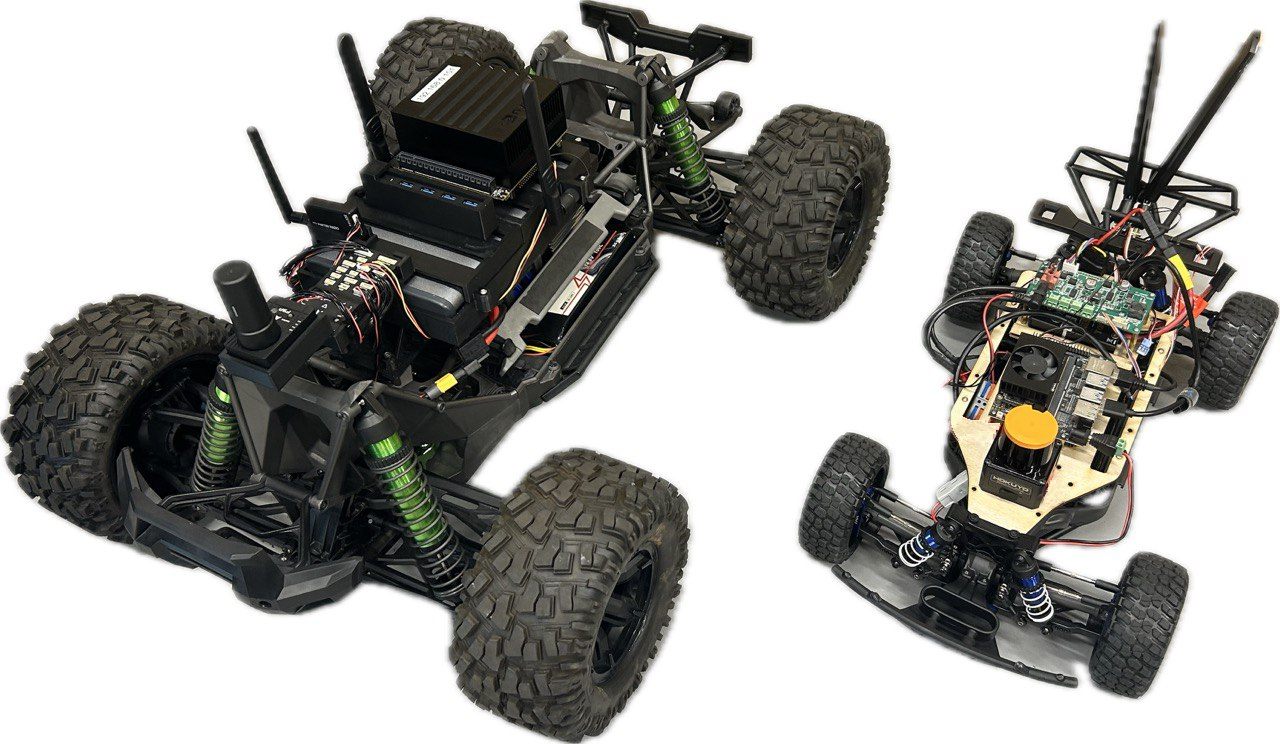

Fig. 1: Visual Contrast Between F1SIXTH and F1TENTH Testbeds
概要
- F1SIXTHは6分の1スケールの自動運転実験車で、論文は車体・電子機器の構成、制御設定、保守上の課題を整理する。
- 著者らの単独走行試験では、8 m×4 mの楕円軌道を前半は秒速1 m、その後は秒速2 mで走り、クロストラック誤差のRMSEは0.07 mを超えなかった。
- 3台の隊列走行も実施したが、確認できた本文の範囲では隊列の追従誤差などの数値は示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、F1SIXTHの仕組み
- 01目標軌道と測位値
- 02位置・速度を推定
- 03操舵と速度を制御
- 04車両の走行
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
F1SIXTHは、自動運転の認識、経路計画、制御を実車より小さい車体で試すための6分の1スケール車である。小型車は実車試験に比べて危険や運用費用を抑えられるが、車体規模に合った機器の配置と設定が要る。
著者らは、10分の1スケールのF1TENTHに比べてF1SIXTHを扱う研究や構築資料が少ないと指摘する。車体の組み方だけでなく、測位、操舵、電源、保守の条件が分からなければ、同じ規模の実験を準備しにくい。
手法
著者らの試験車はTraxxas X-Maxxの車体を基に、操舵と駆動を扱うPixhawk、自動運転処理用のJetson、F9PのRTK-GNSSを組み合わせる。RTK-GNSSは基地局からの補正を利用する衛星測位方式である。車載計算機ではROS 2が処理間の通信を担い、制御指令を車体側へ渡す。
単独走行では、目標軌道からの横ずれに応じて曲がり方を決めるStanley制御と、目標速度との差を調整するPID制御を使う。著者らは電子機器用ホルダーを設計し、車軸間距離、速度・スロットルの上限、GPS通信、操舵と駆動への出力を車体に合わせて設定した。
新規性
著者らの貢献は、新しい制御アルゴリズムの提案ではなく、F1SIXTHの車体、電子機器、ソフトウェア設定と保守上の問題を一つの構築事例として示した点にある。電子機器を固定する専用ホルダーと、車体に合わせた自動操舵用の設定値も記載する。
同じ構成の3台を用いた試験まで示し、単独の軌道追従と隊列走行を扱っている。ただし、保守上の改良が故障率をどれだけ下げたかを示す比較測定は、確認できた本文の範囲では見当たらない。
従来手法との違い
比較対象として著者らが挙げるF1TENTHは、10分の1スケールの自動運転実験車で、研究例と構築資料が蓄積されている。F1SIXTHは6分の1スケールで、著者らは機器を載せる空間や実車に近い車両挙動を利点として説明する。
ただし、両車を同じコース、速度、制御器で走らせた比較結果は示されていない。今回の単独走行試験から、F1TENTHに対する追従精度、故障率、費用の優劣を判断することはできない。
実験結果
著者らは同じ構成のF1SIXTHを3台用意し、まず先頭車1台で軌道追従を試した。8 m×4 mの楕円軌道を、前半の半周は秒速1 m、その後は秒速2 mで走らせた。著者らの報告では、目標軌道からの横ずれを表すクロストラック誤差の二乗平均平方根（RMSE）は0.07 mを超えなかった。
次に同じ軌道で3台の隊列走行を実施した。後続車は前方の各車から基本安全メッセージを受け、車間の時間間隔を調整する制御を用いた。確認できた本文の範囲では、隊列の追従誤差や通信損失率別の測定値は示されておらず、単独走行の数値を隊列全体の性能に当てはめることはできない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：自動運転制御の授業で、決めた周回軌道を追う設定変更の効果を調べる。入力は目標軌道と車両の位置・向き・速度、出力は操舵・加減速の指令と走行記録とし、同じ条件で変更前後を比べる。
位置には測位センサー、向きにはIMU（姿勢や加速度を測るセンサー）を使い、車軸間距離や速度制限を実車体に合わせる。既存の軌道追従制御なら学習用データと教師ラベルは不要だが、目標軌道とセンサー記録は必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず1台で短い周回軌道を決め、目標軌道、測位センサーの位置、IMUの姿勢、速度と操舵指令を記録する。車軸間距離と速度制限を実測値に合わせ、設定変更前の単独走行を基準に横ずれを測る。
次に同じ軌道と速度条件で設定変更後の横ずれ、直進時のずれ、停止回数を比べる。この制御試験に学習用データと教師ラベルは不要だが、軌道とセンサー記録は必要である。隊列試験へ進むなら車両間通信を加え、受信の途切れと車間距離も記録する。
限界と課題
著者らは、衝突による操舵部のばねの劣化、前輪の調整不足による進路のずれ、歯車や車軸支持部の破損を課題として挙げる。配線の固定、電源系統の分離、放熱、駆動部の給油も運用上の注意点として述べている。
編集上の検証事項は、修理の頻度、部品変更前後の故障率、異なる路面での追従精度である。隊列走行については、追従誤差や通信損失時の挙動を示す数値が確認できた本文の範囲ではなく、用途ごとの追加測定が必要になる。
出典
元のタイトル・要旨を確認する（英語）
A Small-Scale Robot for Autonomous Driving: Design, Challenges, and Best Practices
Small-scale autonomous vehicle platforms provide a cost-effective environment for developing and testing advanced driving systems. However, specific configurations within this scale are underrepresented, limiting full awareness of their potential. This paper focuses on a one-sixth-scale setup, offering a high-level overview of its design, hardware and software integration, and typical challenges encountered during development. We discuss methods for addressing mechanical and electronic issues common to this scale and propose guidelines for improving reliability and performance. By sharing these insights, we aim to expand the utility of small-scale vehicles for testing autonomous driving algorithms and to encourage further research in this domain.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
