切り紙模様で熱収縮を制御し、平らな樹脂板を立体部品に成形する
Directed Shape Morphing using Kirigami-enhanced Thermoplastics
Directed Shape Morphing using Kirigami-enhanced Thermoplasticsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

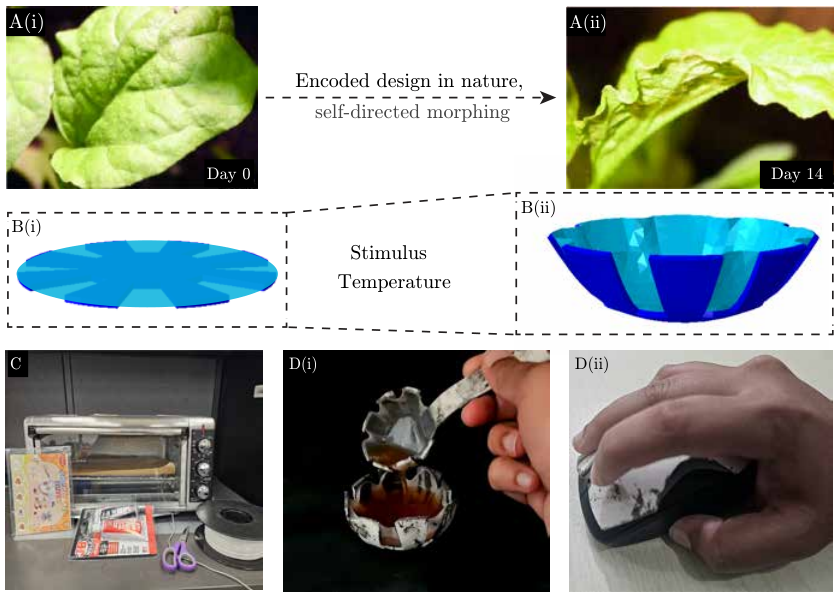

Figure 1: Introduction to Kirigami-Enhanced Shrinky Dink 3D Morphing. A(i–ii) Nature exhibits growth-based, interference-free morphogenesis in various organisms (images reproduced with permission from Sharon et al. [ 11 ] ). B(i–ii) Shrinky Dink deployables mimic these natural processes, morphing from one form to another without design interference. (C) This technology enables the use of common equipment, such as a domestic oven and glue, to create a wide range of functional structures, including D(i) a soup bowl and spoon, and D(ii) a mouse cover.
概要
- 熱で縮むポリスチレン板にABS製の切り紙層を貼り、均一加熱で立体形状を作る。
- 著者らは椀やマウスカバーなどを製作し、椀では模様の半径比と成形後の正規化高さの関係を実験と数値解析で調べた。
- 材料と加熱条件のばらつきが報告されており、用途に応じた寸法精度や試料間の再現性は別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Directed Shape Morphing using Kirigami-enhanced Thermoplasticsの仕組み
- 01ABS模様と樹脂板
- 02印刷・裁断
- 03接着・硬化
- 04均一加熱
- 05立体形状
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
平らな樹脂板から狙った立体物を作るには、板のどこを縮め、どこを曲げるかを決める必要がある。型や工具の動きに形状を指定する代わりに、この研究は板に貼る切り紙模様へ変形の手掛かりを持たせる。
平板で保管し、必要なときに加熱して立体化できれば、保管時の体積を抑えたい部品の設計に役立つ可能性がある。ただし、模様だけで完成形を制御するには、材料や加熱条件による違いを確かめなければならない。
手法
入力は目標とする形に合わせた切り紙模様と板の外形である。著者らは、熱で縮むポリスチレン板と、ABS樹脂で作った切り紙層を接着した。切り紙層が覆う部分は板の収縮が妨げられ、自由に縮める部分とのひずみ、つまり変形量の差によって板が面の外へ曲がる。
模様は直感的な設計、既存の機械学習による設計の調整、基本形状の組み合わせで用意した。接着した板を硬化させてから均一に加熱し、椀などの立体物を得る。さらに有限要素解析、つまり物体を小さな要素に分けて変形を計算する方法で、成形後の形を実物と照らし合わせた。
新規性
著者らが示したのは、均質な熱収縮板に受動的な切り紙層を貼り、模様で局所的な収縮と曲げを制御する方法である。板全体に同じ熱を加えながら、椀やピラミッドなど異なる形を作った。
既存の機械学習による模様設計も転用したが、材料に合わせて板の寸法や模様を手作業で調整している。任意の完成形から模様を自動で確定する方法までは示していない。
従来手法との違い
本文で参照する柔らかい切り紙複合材は、あらかじめ伸ばした弾性材料を使い、可逆的に変形する。今回のポリスチレン板は加熱で恒久的に縮むため、その設計模様をそのまま使っても同じ形になるとは限らない。
著者らはピーナツ形状で板全体の半径を調整し、蝶形状では花向けの模様を回転と縦横比の変更で修正した。従来法との精度、費用、製作時間の数値比較は、確認できた本文の範囲では示されていない。
実験結果
著者らは椀、ピラミッド、貝殻、マウスカバー、ピーナツ、蝶などを製作し、計算結果と実物の形を図で示した。接着後は少なくとも24時間硬化させ、予熱した家庭用オーブンを華氏270度に設定した条件で、変形は通常2～3分で起きたと報告する。
椀の試験では板の外半径と厚さを固定し、切り紙模様の内半径と外半径の比を変えた。成形後の最大高さを初期直径で割った「正規化高さ」は、この比が大きいほど低くなる傾向を実験と計算の双方で示した。確認できた本文の範囲では、試料数や形状の予測誤差の数値は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：特定のマウスに合わせた上面カバーを平板から試作する。入力は対象マウスの外形寸法、必要な曲面、左右ボタンの位置で、出力は加熱後のカバーと使用した切り紙模様とする。
本文のカバー例を出発点に、寸法を測って板の外形と模様を調整し、成形品を実機に載せて形とボタンの動きを確かめる。この試作に学習データや正解ラベルは必須ではない。寸法を測る手段と、成形条件を記録する手段は必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず椀を一種類選び、本文の花弁状の模様を基準に、内半径と外半径の比だけを段階的に変える。板の外径と厚さ、接着・加熱条件を記録し、各試料の最大高さを測って、基準模様との差と試料間のばらつきを比べる。
この小規模試験に学習用データや正解ラベル、センサーは必須ではなく、寸法の測定手段と加熱条件の記録が必要になる。材料を替える場合は模様と板の寸法を再調整する。機械学習による逆設計へ進むなら、模様・材料条件と実測形状を対応付けたデータを別途集める必要がある。
限界と課題
著者らは、家庭用オーブンの温度制御と市販材料の物性のばらつきが結果の一貫性に影響すると述べる。数値解析では線形弾性と完全な接着を仮定し、接着剤層や温度による物性変化を省略した。体系的な逆設計も未解決としている。
編集上の検証事項は、同じ模様で作った複数試料の形状差、接着状態、用途に必要な強度である。実物と計算結果の図示だけでは、寸法誤差、量産時の歩留まり、長期使用時の耐久性を判断できない。
出典
元のタイトル・要旨を確認する（英語）
Directed Shape Morphing using Kirigami-enhanced Thermoplastics
We present a simple, accessible method for autonomously transforming flat plastic sheets into intricate three-dimensional structures using only uniform heating and common tools such as household ovens and scissors. Our approach combines heat-shrinkable thermoplastics with Kirigami patterns tailored to the target 3D shape, creating bilayer composites that morph into a wide range of complex structures, e.g., bowls, pyramids, and even custom ergonomic surfaces like mouse covers. Critically, the transformation is driven by a low-information stimulus (uniform heat) yet produces highly intricate shapes through programmed geometric design. The morphing behavior, confirmed by finite element simulations, arises from strain mismatch between the contracting thermoplastic layer and the constraining Kirigami layer. By decoupling material composition from mechanical response, this method avoids detailed process control and enables a broad class of self-morphing structures, offering a versatile platform for adaptive design and scalable manufacturing.
