光の到達点と濃淡画像から、レンズ群ごとの位置ずれを推定する
Deep Learning for Optical Misalignment Diagnostics in Multi-Lens Imaging Systems
Deep Learning for Optical Misalignment Diagnostics in Multi-Lens Imaging Systemsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

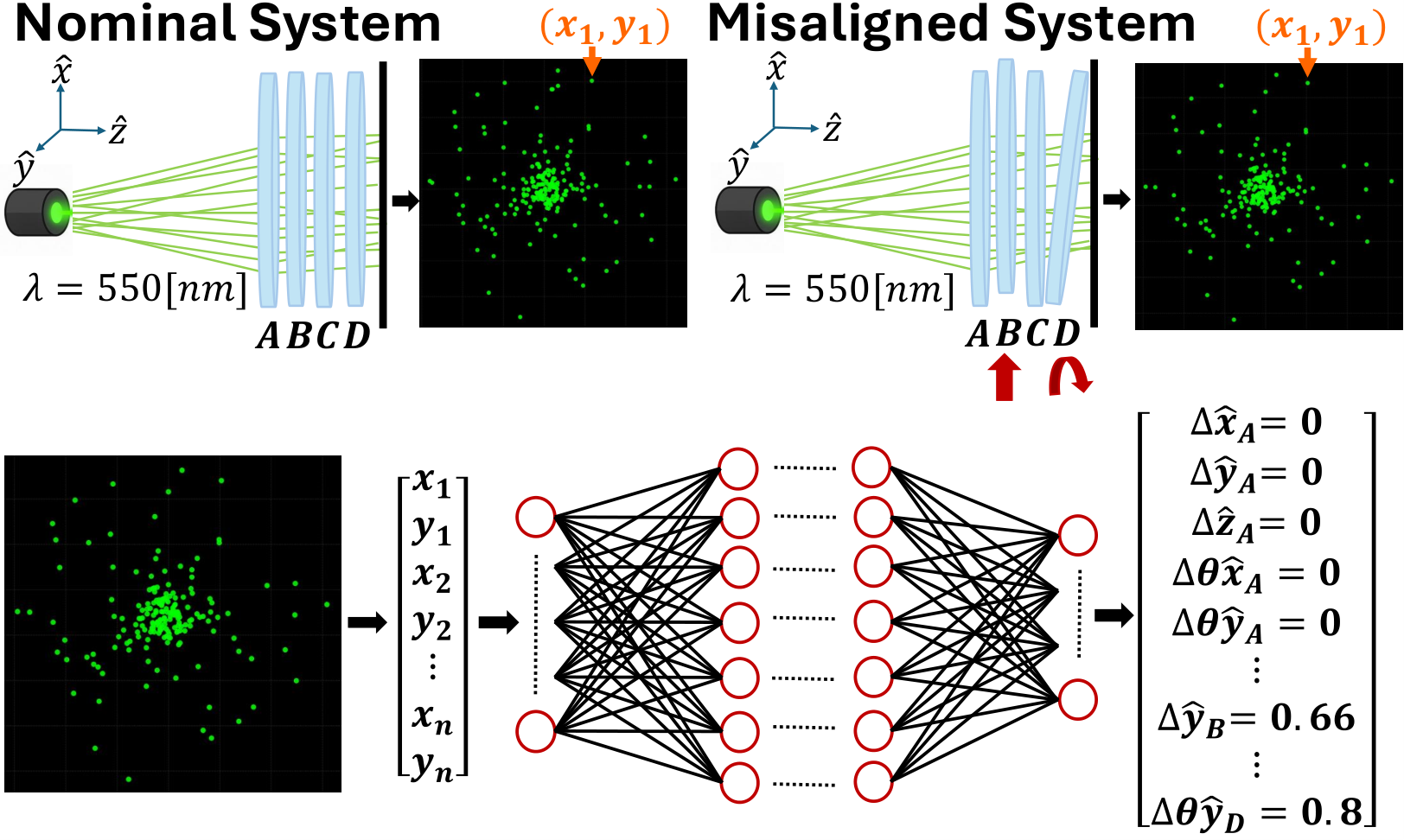

Figure 1: Overview of the misalignment diagnosis framework. (a) Comparison between spot diagrams from a nominally aligned system and a misaligned system, where small perturbations in lens positions or orientations produce measurable shifts in the ray intersection pattern at the image plane. (b) Schematic of the learning pipeline for Method 1: the spot diagram (collection of ( x i , y i ) (x_{i},y_{i}) ray hit coordinates) is flattened into a feature vector and fed into a fully connected neural network, which regresses the 5-DOF misalignment parameters (decenter Δ x , Δ y , Δ z \Delta x,\Delta y,\Delta z and tilt about x , y x,y axes) for each optical element.
概要
- スポット図方式は、６枚構成を４要素として扱い、各要素の横・軸方向の移動と２方向の傾きを推定する。
- 著者らが報告したスポット図方式のテスト時の平均絶対誤差は、移動量0.0317 mm、傾き0.011度だった。
- 画像方式も合成データで評価されている。実機への導入には、測定配置と要素別の推定誤差の検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Deep Learning for Optical Misalignment Diagnostics in Multi-Lens Imaging Systemsの仕組み
- 01光の到達点・濃淡画像
- 02数値列・画像特徴を抽出
- 03学習済みモデルで推定
- 04要素別の移動・傾き
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
複数のレンズを組み合わせた撮像系では、部品が少し移動したり傾いたりすると像が崩れる。組み立てや品質検査で、どの要素がどれだけずれたか分かれば、調整する箇所を絞り込める。
従来の測定や調整には、専用装置、時間、熟練者の判断を要する場合がある。著者らはレンズ内部に触れず、外から得られる光の測定結果から各要素のずれを推定する方法を検討した。
手法
第一の方式は、光線が測定面に当たる位置を集めた「スポット図」を使う。６枚構成のレンズで、２波長と２測定面を組み合わせた４枚の図を数値列にし、ニューラルネットワークへ入力する。出力は４要素それぞれの横２方向・軸方向の移動と、２方向の傾きである。
第二の方式は、焦点からの距離が異なる位置で得る濃淡画像を使う。画像から特徴を取り出すネットワークと、切り出し位置などを読む小さなネットワークの結果を合わせ、各要素の横２方向の移動と２方向の傾きを出す。例えば６枚構成では５つの測定面の画像を使う。両方式とも、既知のずれを与えたシミュレーション結果で学習する。
新規性
著者らは、外部から観測できる光の到達点または濃淡画像を使い、複数の光学要素の移動と傾きを同時に推定する二つの方法を示した。６枚構成では、接合されたレンズをまとめた４要素を推定対象とする。
スポット図方式は各要素の横・軸方向の移動と２方向の傾き、画像方式は横２方向の移動と２方向の傾きを扱う。入力だけでなく推定するずれの種類も異なる点が、この二方式の特徴である。
従来手法との違い
従来の位置合わせには、干渉計などの専用装置を使う測定や、熟練者による調整がある。提案法は、シミュレーションで作った観測結果と既知のずれ量の組から、逆向きにずれを推定する関係を学習する。
確認できた本文の範囲では、従来法と同一条件で比べた作業時間や誤差は示されていない。二つの提案方式も入力、対象構成、ずれの範囲が異なるため、報告された平均誤差をそのまま並べて方式の優劣は判断できない。
実験結果
著者らはスポット図方式で、６枚構成のずれを変えた合成例50万件を作り、80％を学習、20％をテストに用いた。テスト時の平均絶対誤差は、元の単位に戻した移動量で0.0317 mm、傾きで0.011度だった。要旨の移動値は0.031 mmと異なるため、ここでは本文の値を記した。
画像方式では、２枚構成に２万9000件、６枚構成に９万5000件のシミュレーションを用いた。著者らが報告した移動量・傾きの平均絶対誤差は、順に２枚構成で0.044 mm・0.121度、６枚構成で0.089 mm・0.505度である。これらは異なる構成とずれ幅で得た値である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：６枚構成の撮像レンズを組み立てる工程で、調整前にずれた要素の候補とずれ量を作業者へ示す。試験チャートを通した複数位置の濃淡画像と、画像の切り出し位置を入力し、４要素それぞれの横方向の移動と傾きを出力する。
対象レンズの設計情報、各要素に既知のずれを与えた学習用の合成画像と正解値、試験用光源・チャート・撮像センサーが必要になる。実機の撮影位置と画像処理条件に合わせてデータ生成条件を調整し、推定値は調整前の確認材料として使う。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象レンズを一種類に絞り、設計情報を基に既知のずれを与えた合成画像と、要素別の正解値を用意する。同じ試験チャート、光源、撮像センサーで実機画像を集め、測定位置と画像の切り出し位置を記録する。実機との違いを見て、合成条件を調整する。
現在の測定・調整手順を比較基準とし、既知のずれを与えた試料で、移動量と傾きの平均絶対誤差、許容範囲外の見逃し、所要時間を測る。合成データと実機の結果は分けて記録し、作業者が推定値を使って調整できるか確かめる。
限界と課題
著者らは、測定面や光線の範囲、光源の位置によって、ずれを観測できる度合いが変わると述べる。画像方式の６枚構成では、学習中の誤差が下がる一方で検証時の誤差が高止まりする傾向も報告した。
編集上の検証事項は、合成画像で学んだモデルの実機画像での誤差と、要素別の誤差が調整の許容範囲に収まるかである。本文には実機で測った精度は示されていない。また、スポット図の光線数と測定面の距離は本文と補足資料で記載が食い違うため、再現時に確認が要る。
出典
元のタイトル・要旨を確認する（英語）
Deep Learning for Optical Misalignment Diagnostics in Multi-Lens Imaging Systems
In the rapidly evolving field of optical engineering, precise alignment of multi-lens imaging systems is critical yet challenging, as even minor misalignments can significantly degrade performance. Traditional alignment methods rely on specialized equipment and are time-consuming processes, highlighting the need for automated and scalable solutions. We present two complementary deep learning-based inverse-design methods for diagnosing misalignments in multi-element lens systems using only optical measurements. First, we use ray-traced spot diagrams to predict five-degree-of-freedom (5-DOF) errors in a 6-lens photographic prime, achieving a mean absolute error of 0.031mm in lateral translation and 0.011$^\circ$ in tilt. We also introduce a physics-based simulation pipeline that utilizes grayscale synthetic camera images, enabling a deep learning model to estimate 4-DOF, decenter and tilt errors in both two- and six-lens multi-lens systems. These results show the potential to reshape manufacturing and quality control in precision imaging.
