葉に隠れたアボカドを見るため、次のカメラ位置を円環上から選ぶ方法
GS-NBV
GS-NBVの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

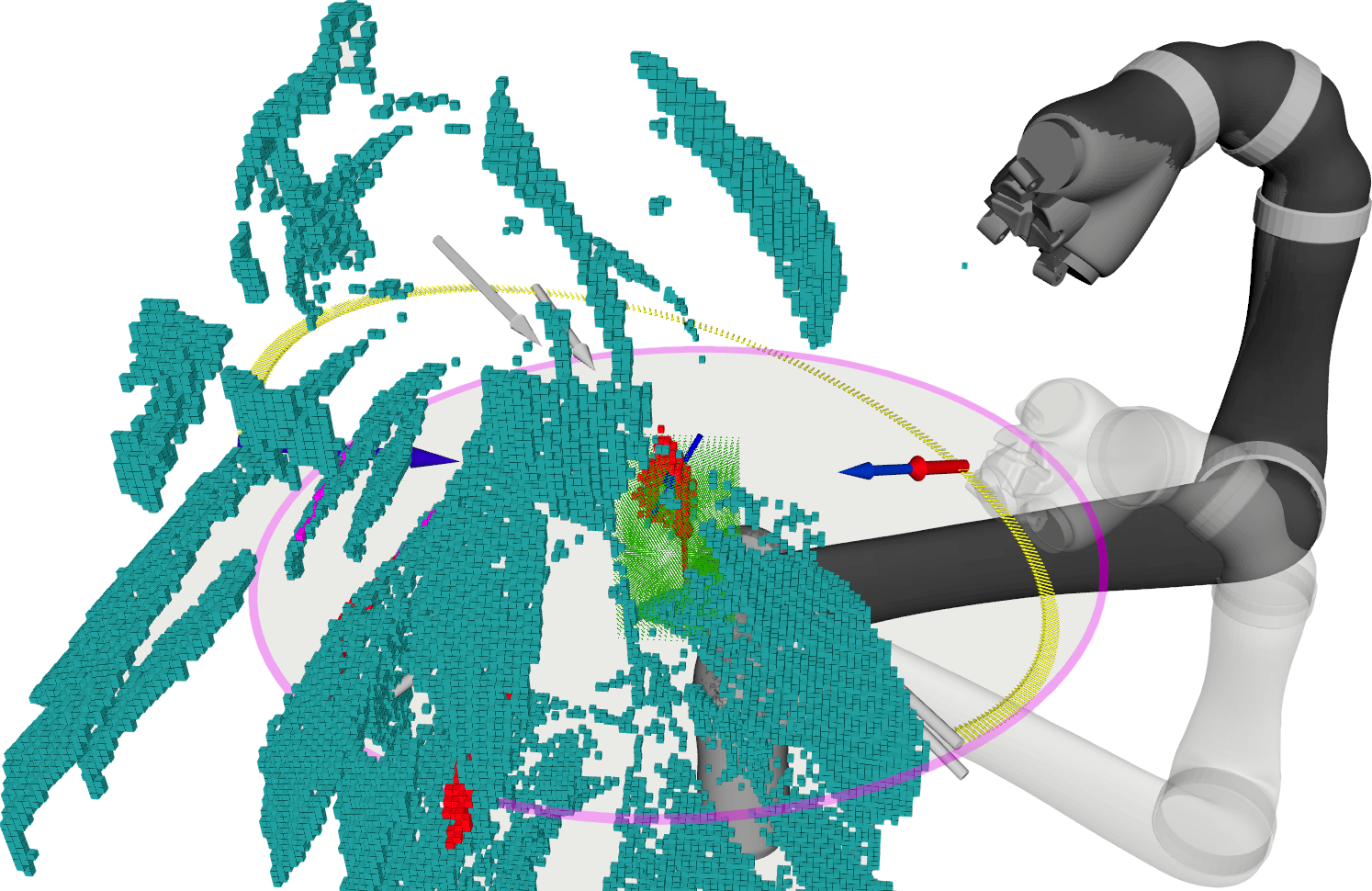

Fig. 1 : GS-NBV estimates a picking ring (yellow circle; ground truth in magenta) around the avocado (in red) and moves the sensor along it to a pose that minimizes occlusion and is optimal for avocado grasping. Sampled viewpoints are shown in gray (past) and blue (current) arrows; the next-best viewpoint is shown in red.
概要
- 果実と果柄の検出結果と深度情報を使い、果実周囲の円環上から次の撮影位置を選ぶ。
- 静的シミュレーションの２条件・各10回で、条件を満たす視点の発見率は両条件とも100％と報告された。
- 果実の軸方向の推定、実環境での撮影と収穫への適用には検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、GS-NBVの仕組み
- 01果実が一部見える画像
- 02果実と果柄を検出
- 03円環上の候補を採点
- 04次の撮影位置
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
GS-NBVは、葉などに隠れたアボカドについて、次にカメラを置く位置を決める方法である。アボカドの収穫位置を判断するには、果実の中心位置に加えて、向きや果柄が見える視点も重要になる。
初めの画像で果実が一部しか見えなければ、別の角度からの観測が必要になる。一方、広い範囲の候補を毎回調べると計算や移動に時間がかかるため、調べる位置を絞ることが実用上の課題となる。
手法
GS-NBVはカラー画像から果実と果柄の領域を検出し、深度画像から距離を得る。観測結果を「意味付き３次元地図」に更新する。これは空間の小区画ごとに、物体の有無や果実・果柄の種類を記録した地図を指す。果実と果柄が所定の位置関係で見え、果実周囲の遮蔽が少なく、収穫スコアが0.9を超えれば探索を終える。
条件を満たさなければ、推定した果実の周りの円環から等間隔に４視点を取り、障害物に応じて探索範囲を狭め、過去の候補に近い位置を除く。残る視点を、果実・果柄について得られそうな情報と現在位置からの距離で採点する。例えば右側が遮られた場合は選んだ別角度へカメラを動かし、撮影と判定を繰り返す。
新規性
著者らは、推定した果実位置を中心とする円環に視点候補を限定し、障害物の位置と過去の候補に応じて探索範囲を更新する。各回に等間隔の４候補を取り、既に調べた位置に近い候補を除く。
果実と果柄の見え方、果実周囲の遮蔽から「収穫スコア」も定義した。これは視点探索を終えるための判定値であり、実際に果実を収穫した割合ではない。
従来手法との違い
比較対象は、視点をサンプリングするSC-NBVPと、情報量の変化を使うGNBVである。著者らは関心領域を共通にし、SC-NBVPの探索空間を３次元から２次元に縮めて比較した。
GS-NBVは円環上の候補を採点し、GNBVは候補視点をサンプリングしない。１回の計画時間はGS-NBVがSC-NBVPより短く、GNBVより長かった。この差は、報告されたシミュレーション条件での比較である。
実験結果
著者らは静的なGazeboシミュレーションで、初期の果実可視率が27.98％の条件と、右側の視点を板で遮る条件を試した。各方式を各条件で10回実行し、収穫スコアが0.9を超える視点の発見か、最大10回の計画で終了した。
著者らの報告では、視点発見の成功率はGS-NBVが両条件で100％、SC-NBVPが30％と60％、GNBVが60％と50％だった。１回の次視点計画の平均時間は順に1.576秒、4.054秒、0.461秒である。果実の軸方向はいずれも正確に推定できなかった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：アボカド収穫ロボットで、葉に隠れた果実を撮り直す位置の提案に使う。カラー画像、深度画像、カメラ位置を入力し、次の撮影位置と、その視点で果実と果柄が見えるかの判定を出力する。
導入には深度を測るセンサーと、果実・果柄を示すラベル付き画像が要る。現場画像を収集してラベルを付け、検出器を適応させたうえで再撮影する。収穫動作が改善するかは、この視点判定とは別に確かめる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず深度を測るセンサーを用意し、果実と果柄を示すラベル付きカラー画像で検出器を調整する。著者らが検出器の調整に使ったのはシミュレーション画像108枚である。現場に移す際は現場画像を収集・ラベル付けし、検出器の適応を試す。
小規模な実証では、同じ果実の固定視点での撮影を基準に、提案位置での再撮影を比べる。果実と果柄がともに見える割合、周囲の遮蔽率、視点移動回数、計画時間を記録する。実際の収穫可否も別に測り、視点の発見率と混同しない。
限界と課題
著者らは、比較した３方式のいずれも果実の軸方向を正確に推定できず、最終的な収穫動作は研究対象外だったと述べる。検出器の学習画像では照明や表面反射などの変動を扱っておらず、実環境への移行と設定値の影響も今後の課題としている。
編集上の検証事項は、枝葉の動きや反射が検出と深度測定に与える影響、候補位置まで安全に移動できるかである。報告された100％は静的シミュレーションの２条件で条件を満たす視点を見つけた割合で、収穫成功率ではない。
出典
元のタイトル・要旨を確認する（英語）
GS-NBV: a Geometry-based, Semantics-aware Viewpoint Planning Algorithm for Avocado Harvesting under Occlusions
Efficient identification of picking points is critical for automated fruit harvesting. Avocados present unique challenges owing to their irregular shape, weight, and less-structured growing environments, which require specific viewpoints for successful harvesting. We propose a geometry-based, semantics-aware viewpoint-planning algorithm to address these challenges. The planning process involves three key steps: viewpoint sampling, evaluation, and execution. Starting from a partially occluded view, the system first detects the fruit, then leverages geometric information to constrain the viewpoint search space to a 1D circle, and uniformly samples four points to balance the efficiency and exploration. A new picking score metric is introduced to evaluate the viewpoint suitability and guide the camera to the next-best view. We validate our method through simulation against two state-of-the-art algorithms. Results show a 100% success rate in two case studies with significant occlusions, demonstrating the efficiency and robustness of our approach. Our code is available at https://github.com/lineojcd/GSNBV
