三方向の心エコー画像から五つの心臓構造を立体再構成するUltraTwin
UltraTwin
UltraTwinの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

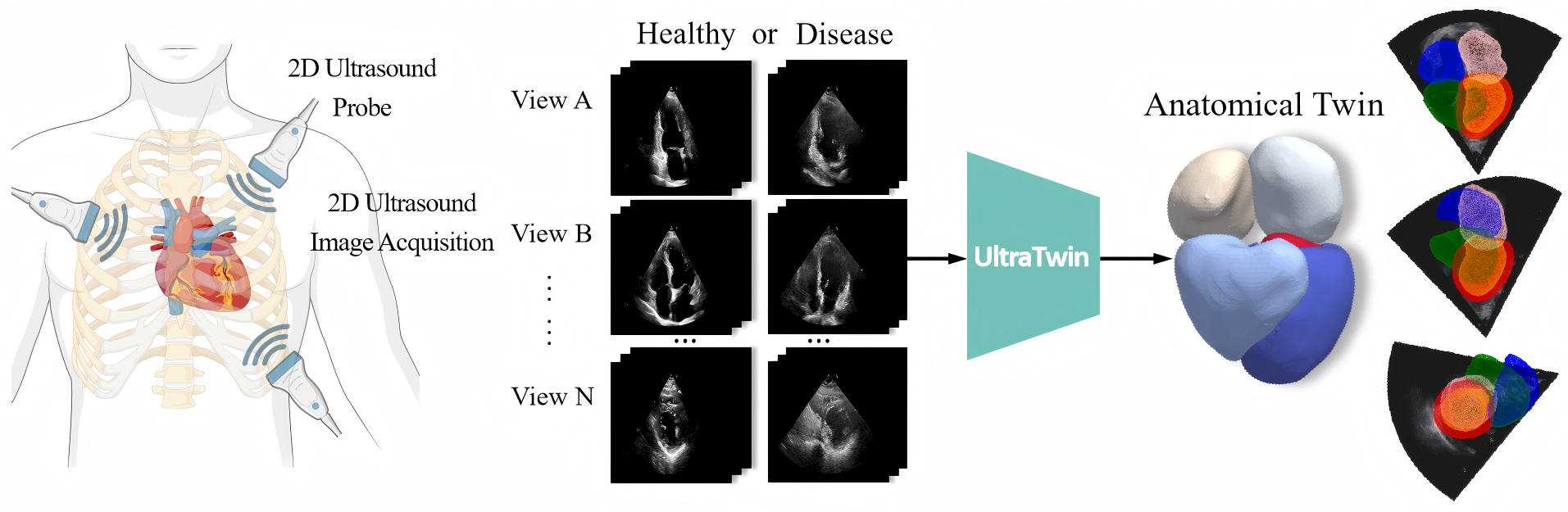

Figure 1: UltraTwin Workflow: from multi-view 2D US to 3D cardiac anatomical twin.
概要
- 三方向の二次元心エコー画像から、心筋と左右の心室・心房を区別した立体像を生成する。
- 著者らは、９病院のデータから得た厳密対応130標本を患者単位で分け、事前学習ありのテストで五構造平均DSC 77.27％を報告した。
- 同条件での平均体積誤差は22.56 ml。細部調整だけの構成は21.33 mlであり、形の重なりと体積の一致は個別に確認する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、UltraTwinの仕組み
- 01三方向の心エコー
- 02ひな型で粗い生成
- 03三軸で細部調整
- 04構造のつながりを補正
- 05五構造の立体像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
UltraTwinは、三方向の二次元心エコー画像から、患者ごとの心臓の立体構造を作る手法である。心エコーは日常的に使われる一方、平面の画像だけでは心腔の広がりや構造同士の位置関係を直接観察しにくい。
著者らによると、三次元超音波にも解像度、観察範囲、利用機会の制約がある。さらに、二次元心エコーとCTを同じ患者の同じ心周期上の時相で対応付けることは難しく、立体像を正解として学習できるデータが限られる。
手法
学習用の正解は、CTから抽出し手作業で修正した心臓の立体ラベルである。著者らは心周期の拡張末期と収縮末期を対応付けた組に加え、形の計測値が近い心エコーとCTを組み合わせた擬似対応データで事前学習する。入力に使う画像は心尖部二腔像、心尖部四腔像、傍胸骨短軸像の三方向である。
生成時は画像の特徴と各画像の画素間隔を合わせ、心臓のひな型を参照しながら粗い立体像を作る。次に立体像の縦・横・奥行きに当たる三軸で細部を調整し、暗黙的オートエンコーダで構造のつながりを補正する。これは立体形状を圧縮して復元するよう学習した模型で、出力は心筋と左右の心室・心房を区別した三次元データである。
新規性
著者らは、同じ患者の二次元心エコーとCTを厳密に対応付けたデータに加え、心臓の形を表す計測値が近い画像を組み合わせた擬似対応データを作り、事前学習に用いた。
再構成では、心臓のひな型を参照する粗い生成、三つの空間軸に沿う細部調整、構造のつながりを考慮する補正を組み合わせる。厳密な対応データが限られる条件で、三方向の画像から五つの構造を生成する設計である。
従来手法との違い
論文のBaselineは、心エコー画像の情報を条件として与え、粗い立体像を生成する工程だけを使う。UltraTwinは、その出力を三つの空間軸に沿って細かく調整し、学習済みの暗黙的オートエンコーダで構造を補正する。
事前学習ありのテストでは、五構造平均DSCはBaselineの76.05％に対しUltraTwinが77.27％だった。体積誤差は22.99 mlに対し22.56 mlだが、細部調整だけを加えた構成の21.33 mlより小さいわけではない。
実験結果
著者らは、９病院から収集した症例を用い、厳密に対応する130標本を患者単位で学習96、検証10、テスト24に分けた。再構成には三方向の画像を使い、形の重なりを示すDSC、輪郭の隔たりを示すHD、体積誤差で評価した。
事前学習ありのテストで、UltraTwinの五構造平均DSCは77.27％、平均HDは5.07、平均体積誤差は22.56 mlと著者らは報告する。同じ条件の比較手法では、GARNetの平均DSCが75.47％だった。これらは指定された入力と分割での再構成結果であり、診療上の有効性を測った数値ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：心エコー検査後の形状確認に使い、心尖部二腔像、心尖部四腔像、傍胸骨短軸像から五つの心臓構造を区別した立体像を作る。担当者が元画像と立体像を並べ、構造の途切れや位置関係を確認する流れを想定する。
適用には、この三方向を撮れる超音波画像、各画像の画素間隔、同じ患者のCT、CTから作成し人が修正した構造ラベル、心周期上の時相を合わせる記録が要る。施設の画像に合わせて学習や調整を行い、診療への有用性は別に検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ患者の三方向の心エコー画像とCTを集め、画像の画素間隔と心周期上の時相を記録する。CTから得た心筋と四つの心腔のラベルを人が確認し、患者単位で学習用と未使用の評価用に分ける。対象施設の画像に合わせた調整も行う。
小規模な試行では、論文の粗い生成のみのBaselineとUltraTwinを同じ症例で比べる。DSC、HD、体積誤差を測り、構造の途切れや症例ごとの失敗も確認する。評価用患者で差が保たれるかを判定し、診療での使用判断には別の検証を要する。
限界と課題
著者らは、対応する心エコーとCTの不足、超音波画像のノイズ、複雑な心臓構造を再構成上の課題に挙げる。また、構造のつながりを優先する補正によって、体積の厳密な一致が最良にならない場合があると説明している。
編集上の検証事項は、別施設や異なる疾患群、指定された三方向がそろわない撮像での精度と、誤った形がもっともらしく表示される危険である。本文には改善の統計的有意性を広く述べる記述があるが、表には有意水準を満たさない比較もあり、一律の有意差とは読めない。
出典
元のタイトル・要旨を確認する（英語）
UltraTwin: Towards Cardiac Anatomical Twin Generation from Multi-view 2D Ultrasound
Echocardiography is routine for cardiac examination. However, 2D ultrasound (US) struggles with accurate metric calculation and direct observation of 3D cardiac structures. Moreover, 3D US is limited by low resolution, small field of view and scarce availability in practice. Constructing the cardiac anatomical twin from 2D images is promising to provide precise treatment planning and clinical quantification. However, it remains challenging due to the rare paired data, complex structures, and US noises. In this study, we introduce a novel generative framework UltraTwin, to obtain cardiac anatomical twin from sparse multi-view 2D US. Our contribution is three-fold. First, pioneered the construction of a real-world and high-quality dataset containing strictly paired multi-view 2D US and CT, and pseudo-paired data. Second, we propose a coarse-to-fine scheme to achieve hierarchical reconstruction optimization. Last, we introduce an implicit autoencoder for topology-aware constraints. Extensive experiments show that UltraTwin reconstructs high-quality anatomical twins versus strong competitors. We believe it advances anatomical twin modeling for potential applications in personalized cardiac care.
