四足ロボットが歩きながら腕を目標へ伸ばすための「届く胴体姿勢」への報酬
Physical Feasibility-Guided Reward
Physical Feasibility-Guided Rewardの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

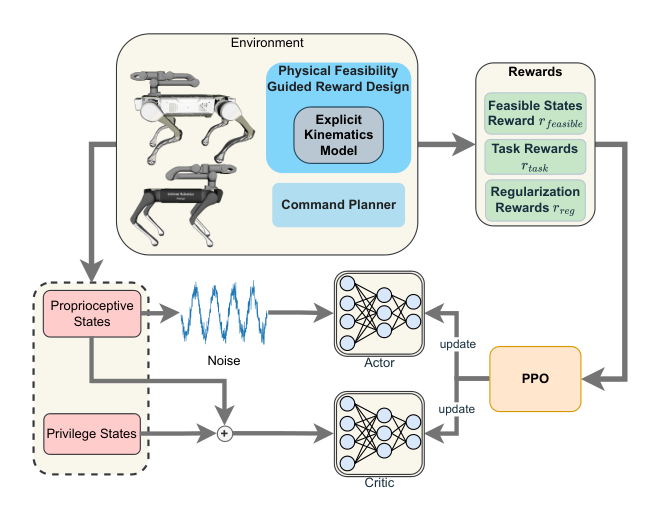

Fig. 1: Reinforcement learning framework for whole-body loco-manipulation .
概要
- アームの運動学で目標に届く胴体姿勢を判定し、先端が未到達でもその姿勢に学習報酬を与える。
- シミュレーションの5,000目標姿勢で、位置誤差PEの60パーセンタイルはAAC+PFGが0.087 m、AACが0.131 mだった。
- 著者らはX20とZ1を組み合わせた実機で協調動作を示した一方、先端の追従精度は可動範囲内で均一ではないと報告する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Physical Feasibility-Guided Rewardの仕組み
- 01速度・先端目標と機体状態
- 02腕の到達可能性を計算
- 03報酬を使って学習
- 04脚と腕の関節目標
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、四足ロボットを歩かせながら、搭載したアームの先端を目標の位置と向きに合わせる。一つの制御方針で脚と腕を動かすには、歩行の安定と、腕が届く胴体姿勢を両立させる必要がある。
強化学習は試行の結果に報酬を与えて制御方針を学ぶ方法だ。著者らによると、学習初期に歩行を優先すると、低い目標へ届くために前脚を曲げる姿勢が選ばれにくくなり、学習が局所的な解に落ち着くことがある。
手法
学習にはPPOという強化学習法を使い、歩行速度とアーム先端の位置・向きの追従を一つの方策に学ばせる。目標を胴体から見た位置と向きに変換し、関節角度と先端姿勢の関係を表す運動学モデルで、腕が届く関節配置を探す。この目標から関節配置を探す計算を逆運動学という。
例えば床近くの目標には、前脚を曲げた胴体姿勢が役立つ。届くと判定された姿勢には、先端が未到達でもPFG報酬を与え、速度や先端の追従、衝突などに関する報酬と合わせて学習する。学習時は三次多項式で滑らかな先端目標の軌道を作る。実機の方策は速度・目標姿勢の指令と機体の観測値を受け、18関節の目標位置を出す。
新規性
著者らの提案は、アームの運動学モデルを使い、現在の胴体姿勢から目標の位置と向きに届く関節配置があるかを調べ、その結果を強化学習の報酬に加える点にある。先端がまだ目標に達していなくても、届く姿勢を学習中に評価する。
著者らは、歩行を優先する過程で腕を使いやすい姿勢が失われる問題を抑えると説明する。一つの方策が脚とアームの関節目標をまとめて出力する。
従来手法との違い
PFGの効果は、同じ非対称アクター・クリティック方式からPFG報酬を外したAACとの比較で調べている。この方式では、実機で動作を決める部分は計測可能な状態を受け取り、学習時に方策を評価する部分はシミュレーションの詳しい状態も使う。
著者らはROA、ROA+AMも比較した。AMは学習時の評価を混合する既存手法で、報告された条件ではROA+AMの線速度追従誤差がAAC+PFGより小さい。一方、先端の位置・回転誤差はAAC+PFGのほうが小さかった。
実験結果
著者らはシミュレーションでAAC、AAC+PFG、ROA、ROA+AMを比較した。運動学に基づき無作為に作った5,000の目標姿勢について、位置誤差PEと回転誤差REの60パーセンタイルを評価した。AAC+PFGは0.087 mと0.18 rad、AACは0.131 mと0.21 radだった。
速度評価では腕を静止させ、指定範囲から1,000の速度指令を抽出した。線速度追従誤差LVTEはAAC+PFGが0.43±0.11 m/s、AACが0.45±0.08 m/s、ROA+AMが0.35±0.12 m/sだった。著者らはX20とZ1を組み合わせた実機にも方策を直接適用し、前進中に腕を上下させる際の胴体の協調動作を示した。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：工場の通路を移動する四足ロボットが、床に近い設備の点検箇所へアーム先端を近づける場面を試す。入力は移動速度の指令、先端の目標位置・向き、機体と関節の計測状態で、出力は脚とアームの関節目標とする。
学習用の試行は対象機を模したシミュレーションで作り、正解動作の人手ラベルはこの方式では要らない。実機では胴体・関節・先端の状態を得る計測手段が必要で、機体の関節構成と可動範囲、目標の置き方に合わせた調整が要る。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象機の関節構成と可動範囲を反映したシミュレーションで、速度指令と先端の目標姿勢を与えて学習用の試行を作る。正解動作の人手ラベルは不要だが、実機では胴体・関節・先端の状態を方策に渡すための計測手段を確認する。
同じ目標姿勢群と速度指令群を使い、PFGありとなしを基準比較する。PE、RE、LVTE、逆運動学で解が得られる割合、接触の有無を記録し、低い目標と後方の目標も分けて調べる。実機へ移す前に機体モデルと報酬の重みを対象機に合わせて調整し、再評価する。
限界と課題
著者らが報告する限界は、アーム先端の追従精度が可動範囲内で均一ではないことだ。シミュレーションでは胴体前方の精度が高く、後方かつ低い領域で悪化した。実機の協調動作の実演だけでは、点検箇所すべてで必要な精度に達するとは判断できない。
編集上の検証事項は、導入先の目標位置、床面、積載条件を変えたときの誤差と接触の有無である。著者らは機体に応じた報酬の調整が必要と述べており、対象機で使う際は調整値と結果を記録して確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Efficient Learning of A Unified Policy For Whole-body Manipulation and Locomotion Skills
Equipping quadruped robots with manipulators provides unique loco-manipulation capabilities, enabling diverse practical applications. This integration creates a more complex system that has increased difficulties in modeling and control. Reinforcement learning (RL) offers a promising solution to address these challenges by learning optimal control policies through interaction. Nevertheless, RL methods often struggle with local optima when exploring large solution spaces for motion and manipulation tasks. To overcome these limitations, we propose a novel approach that integrates an explicit kinematic model of the manipulator into the RL framework. This integration provides feedback on the mapping of the body postures to the manipulator's workspace, guiding the RL exploration process and effectively mitigating the local optima issue. Our algorithm has been successfully deployed on a DeepRobotics X20 quadruped robot equipped with a Unitree Z1 manipulator, and extensive experimental results demonstrate the superior performance of this approach.
