交差と関節トルクを評価する腱駆動ロボットの3次元ワイヤ配置設計
Design Optimization of Three-Dimensional Wire Arrangement Considering Wire Crossings for Tendon-driven Robots
Design Optimization of Three-Dimensional Wire Arrangement Considering Wire Crossings for Tendon-driven Robotsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

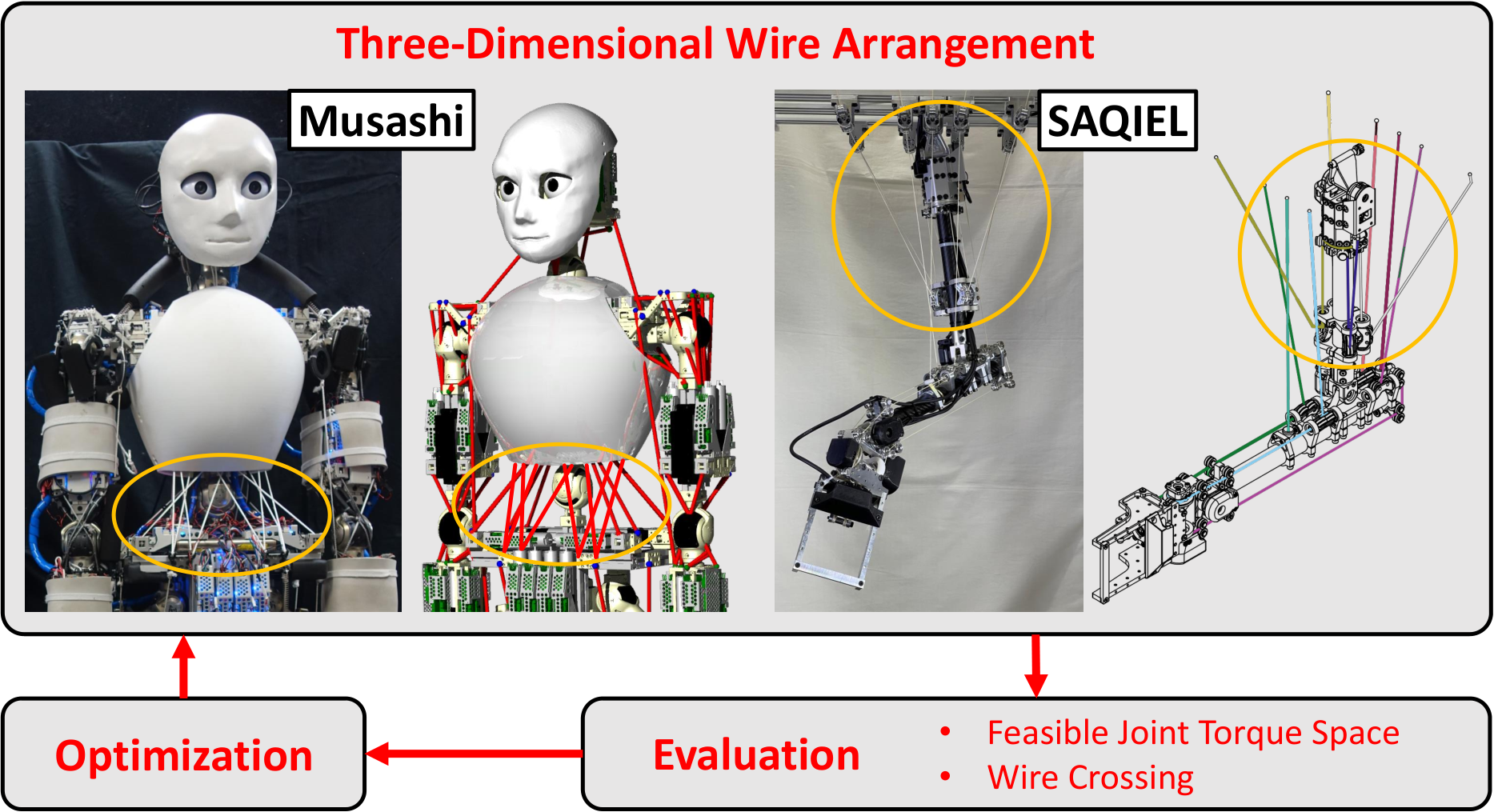

Fig. 1: The concept of this study: complex three-dimensional wire arrangement can be optimized with multi-objective optimization considering the wire crossings and feasible joint torque space. The figures show the waist of tendon-driven musculoskeletal humanoid Musashi [ 3 ] and the shoulder of light-weight safe manipulator SAQIEL [ 6 ] that we have developed so far.
概要
- ワイヤの取付点を探索し、目標軌道中の交差回数と、指定姿勢で出せる関節トルクの余裕を評価する。
- 著者らのシミュレーションでは、2自由度のワイヤ3本・4本の条件で交差ゼロの候補が得られた。交差を許す利点は条件によって異なった。
- 実機で使うには、重力、摩擦、ワイヤ径、姿勢間の接触を対象機の軌道と寸法で検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Design Optimization of Three-Dimensional Wire Arrangement Considering Wire Crossings for Tendon-driven Robotsの仕組み
- 01リンク形状・目標軌道
- 02取付点の候補
- 03交差・トルク計算
- 04多目的探索
- 05ワイヤ配置案
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、腱駆動ロボットのワイヤを3次元空間でどこに通すかを扱う。腱駆動はワイヤを張って関節を動かす仕組みで、手、手首、胴体などに使われる。構造が複雑になると、経験だけで取付位置を決めるのは難しい。
動作中にワイヤが交差すると、絡まりや摩擦による破断が懸念される。一方で、交差を避ける配置でも、関節を必要な方向に回す力が足りるとは限らない。両方を設計段階で評価することが課題となる。
手法
入力は2本のリンクの形状、ワイヤ本数、張力の上下限、目標とする関節角の列である。ワイヤごとに取付点を2点または3点で表し、その位置を設計変数として動かす。2点ならリンク間を直結し、3点なら中継点を通して折り返す。候補ごとに、ワイヤ同士やワイヤと関節部分の距離を調べ、姿勢間の動作を含む交差回数を数える。
次に各指定姿勢で、許された張力から出せる関節トルクを計算する。トルクは関節を回す力で、その余裕は、全方向に出せるトルクの領域へ収まる球の半径で表す。各姿勢の半径を掛け合わせた値を大きくし、交差回数を小さくする配置を、多目的最適化で探索する。これは二つの目標を同時に評価し、釣り合いの異なる候補を探す方法である。
新規性
著者らが提案するのは、3次元の2リンク構造で、動作中のワイヤ交差と、姿勢ごとに出せる関節トルクを同時に評価して配置を探す方法である。取付点の位置を変えると、ワイヤが関節を回す働きも姿勢に応じて変わる。
交差回数を減らす目標と、トルクの余裕を増やす目標を別々に置くため、交差のない候補と、交差を許してトルク評価を高めた候補を設計上の選択肢として調べられる。
従来手法との違い
論文が挙げる従来研究には、動きを平面に限定するものや、ワイヤと関節中心の距離が一定の構造を扱うものがある。3次元で取付点を最適化する先行研究についても、ワイヤ同士の交差を考慮していない例を著者らは挙げる。
本手法では、目標軌道中の交差を幾何学的に調べ、指定姿勢でのトルク評価とともに配置を探索する。確認できた本文の範囲では、個別の先行手法と同条件で測った性能比較は示されていない。
実験結果
著者らは3次元の2リンク構造をシミュレーションした。2自由度の関節ではワイヤ3本・4本、3自由度では4～6本を試した。自由度は独立に動かせる方向の数を指す。各条件の探索は3万回で、リンクの設定は半径と長さが各0.2メートル、張力範囲は1～200ニュートンだった。
評価値は目標軌道中の交差回数と、各指定姿勢のトルク余裕を表す球の半径の積である。著者らは、2自由度の両ワイヤ本数条件で交差ゼロの候補を得たと報告する。交差を許すとトルク評価が高い候補もあったが、3自由度・4本では改善しなかった。結果は設定した軌道での計算値であり、実機試験の結果ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：腱駆動ロボットの手首で、リンク形状、取付可能な位置、作業時の関節角の列、ワイヤ本数と張力範囲を入力し、交差回数とトルク評価を添えた配置候補を得る。候補を既存の手首設計と並べ、取付可能性を確認する。
この方法自体に学習用データや正解ラベルは要らない。対象機への適応には実際の寸法と作業軌道が必要で、試作時には関節角・張力の計測方法を決める。センサーの種類と配置は対象機に応じて検討する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の手首から、リンクの実寸、取付可能範囲、ワイヤ本数、張力の上下限、作業時の関節角の列を集める。学習データと正解ラベルは不要で、これらの設計条件を対象機に合わせて設定する。既存配置を基準に、同じ軌道で交差回数と各姿勢のトルク余裕を比べる。
候補を試作するなら、先に許容する接触と必要トルクの基準を決める。関節角と張力を測るセンサーの要否や配置を検討し、動作中の接触、必要トルク、計算値と実測値の差を記録する。寸法や取付位置を調整した後も同じ軌道で再評価する。
限界と課題
著者らは、重力をトルク計算に直接含めず、トルク評価を指定姿勢に限っている。姿勢間の交差判定ではワイヤ端点の位置を線形補間する。さらに、実機設計ではリンクの長さや太さ、構造全体を調整する必要があると述べる。
編集上の検証事項は、補間や交差判定の設定による見逃し、ワイヤ径や摩擦を含めた接触の影響、重力下で必要なトルクである。著者らの設定は関節角が20度または30度の範囲で、範囲を広げると全軌道でトルクを保つ解が見つかりにくい場合がある。
出典
元のタイトル・要旨を確認する（英語）
Design Optimization of Three-Dimensional Wire Arrangement Considering Wire Crossings for Tendon-driven Robots
Tendon-driven mechanisms are useful from the perspectives of variable stiffness, redundant actuation, and lightweight design, and they are widely used, particularly in hands, wrists, and waists of robots. The design of these wire arrangements has traditionally been done empirically, but it becomes extremely challenging when dealing with complex structures. Various studies have attempted to optimize wire arrangement, but many of them have oversimplified the problem by imposing conditions such as restricting movements to a 2D plane, keeping the moment arm constant, or neglecting wire crossings. Therefore, this study proposes a three-dimensional wire arrangement optimization that takes wire crossings into account. We explore wire arrangements through a multi-objective black-box optimization method that ensures wires do not cross while providing sufficient joint torque along a defined target trajectory. For a 3D link structure, we optimize the wire arrangement under various conditions, demonstrate its effectiveness, and discuss the obtained design solutions.
