ロボット支援TMSのコイル配置を支える校正・追跡・制御を整理
Robot-assisted Transcranial Magnetic Stimulation (Robo-TMS)
Robot-assisted Transcranial Magnetic Stimulation (Robo-TMS)の原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

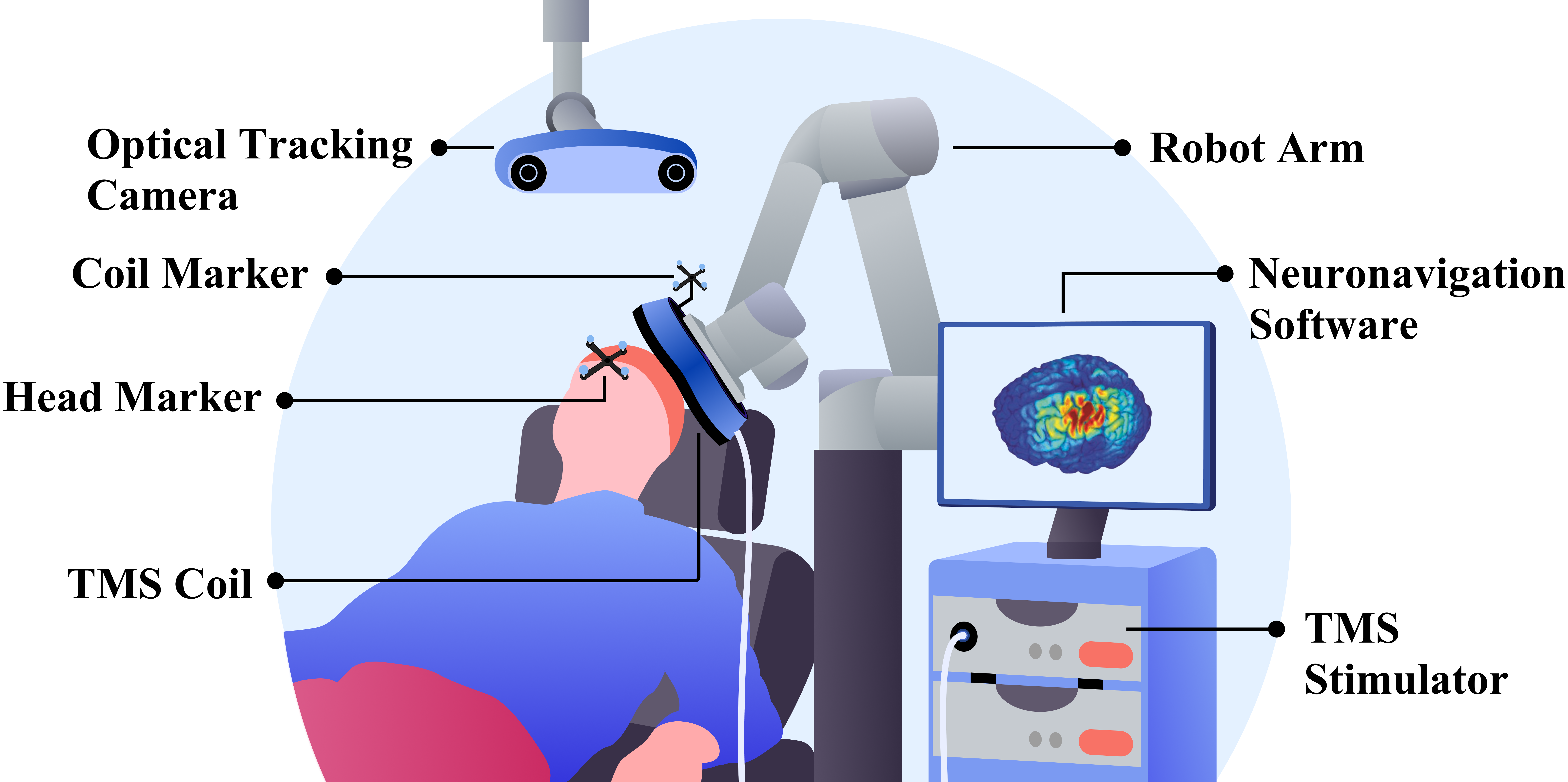

Fig. 1: A typical application scenario of Robo-TMS . The subject lies in a chair with a head marker attached. An optical tracking camera monitors head and coil markers to guide the robot arm in compensating for head movements, maintaining a consistent coil-to-head transformation for accurate stimulation. The TMS stimulator generates current pulses into the TMS coil, and the resulting induced E-field within the subject’s head is visualised by the neuronavigation software on the monitor.
概要
- ロボット支援TMSの装置構成、校正と位置合わせ、脳ナビゲーション、制御を工学の観点から整理したレビューである。
- 典型的な構成では個人のMRIと実際の頭部を対応させ、光学追跡の情報を使ってコイル配置を調整する。
- 表の精度値は特定の装置や試作機に関するもので、著者らは臨床適用性の検証不足、運用の複雑さ、実装費用を普及上の制約に挙げる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Robot-assisted Transcranial Magnetic Stimulation (Robo-TMS)の仕組み
- 01個人のMRIと頭部
- 02座標校正と位置合わせ
- 03頭部・コイルを追跡
- 04コイルの配置を調整
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
経頭蓋磁気刺激（TMS）は、頭の外に置くコイルの変化する磁場によって、脳内に電流を誘導する方法である。狙った部位への刺激を長い時間、正確に保つには、コイルと頭部の位置関係が重要になる。
手作業ではコイルの下の刺激位置を直接見られず、担当者の疲労や対象者の頭部の動きも配置を変える。ロボット支援を検討するには、アームの動作だけでなく、画像上の目標を実際の頭部に結び付ける手順を確かめる必要がある。
手法
本論文はロボット支援TMSの構成を整理したレビューである。まず校正によってカメラとロボットが使う位置の基準を対応させ、位置合わせによって個人のMRI、つまり磁気共鳴画像に写る脳の位置を実際の頭部に結び付ける。画像上の刺激目標をアームの作業空間で扱うための準備である。
典型的な構成では、光学カメラが頭部と刺激用コイルの位置・向きを追い、脳ナビゲーションが画像上の目標との関係を示す。例えば頭部が動いた場合、追跡情報を使ってアームがコイルの配置を補正する。論文は、刺激で脳内に誘導される電場の分布を推定し、画面に示す仕組みも扱う。
新規性
著者らは、ロボット支援TMSを工学の観点から包括的に整理した初のレビューだと位置付ける。対象は装置構成と統合、校正と位置合わせ、脳ナビゲーション、制御の四領域である。
個別技術の紹介に加え、臨床利用を広げる際の課題と今後の研究方向を結び付けた点が主張の中心となる。新しい刺激装置や制御法を提案し、その性能を実証した論文ではない。
従来手法との違い
従来のTMSでは、担当者がコイルを保持する方法や受動的な支持具で固定する方法がある。著者らは、長時間の手持ちによる疲労と、支持具では予期しない頭部の動きを補正できない点を挙げる。
レビューで扱うロボット支援方式は、頭部とコイルの追跡情報を用い、ロボットアームで配置を調整する。産業用ロボット方式と専用ロボット方式も整理しているが、全方式を同一条件で比較した実験ではない。
実験結果
本論文は既存研究と装置のレビューであり、著者ら自身による単一のデータセットを使った性能試験は示されていない。掲載表は、特定の市販装置と試作機について、従来方式の精度を約6 mm・約3度、ロボット支援方式を約2 mm・約1.5度と記載する。
著者らはさらに、先行研究の作業空間校正法が三つの校正アルゴリズムを用いた試験で位置誤差を34％、向きの誤差を19％減らしたと紹介する。これらは対象装置・試験に限る数値である。確認できた本文の範囲では、表の精度指標の定義や、その校正試験の詳しい条件は分からない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：研究施設で、頭部の動きに応じたコイル配置の記録手順を試す。入力は対象者ごとのMRI画像、画像上で指定した刺激目標、光学センサーによる頭部とコイルの追跡情報とし、出力は目標に対するコイルの位置・向きの時系列記録とする。
施設の装置に合わせて座標校正と画像・頭部の位置合わせを調整し、担当者が記録を確認する。この案では学習用データと教師ラベルを用いず、必要な元データは個人のMRIと追跡記録である。治療成績への効果は別途検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず施設の手作業または受動的な支持具による配置を基準に、準備時間、目標からのコイル位置・角度のずれ、途中の位置修正回数を記録する。同じ項目をロボット支援方式でも測り、追跡が途切れた試行を区別して比較する。
必要な元データは対象者ごとのMRIと画像上の目標指定で、光学センサーによる頭部・コイルの追跡記録も集める。この配置確認には学習用データと教師ラベルを使わない。施設の装置に合わせて座標校正と位置合わせを調整し、目印が動いた際の再確認手順を決める。
限界と課題
著者らは、臨床適用性の検証不足、運用の複雑さ、実装費用を普及上の制約として挙げる。位置合わせ用の目印が動くと再登録が必要になり、柔らかい組織の変形を扱う位置合わせには頑健性と計算量の課題があるとも整理する。
編集上の検証事項は、施設で必要なMRIと追跡情報を確保できるか、追跡の途切れや頭部の動きにどう対応するか、準備時間と担当者の負担が許容できるかである。装置ごとの誤差と接触状態も、予定する手順で測り直す必要がある。
