小型ロボット群が鋼板の振動を測り、損傷位置を推定する方法
Distributed Surface Inspection via Operational Modal Analysis
Distributed Surface Inspection via Operational Modal Analysisの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

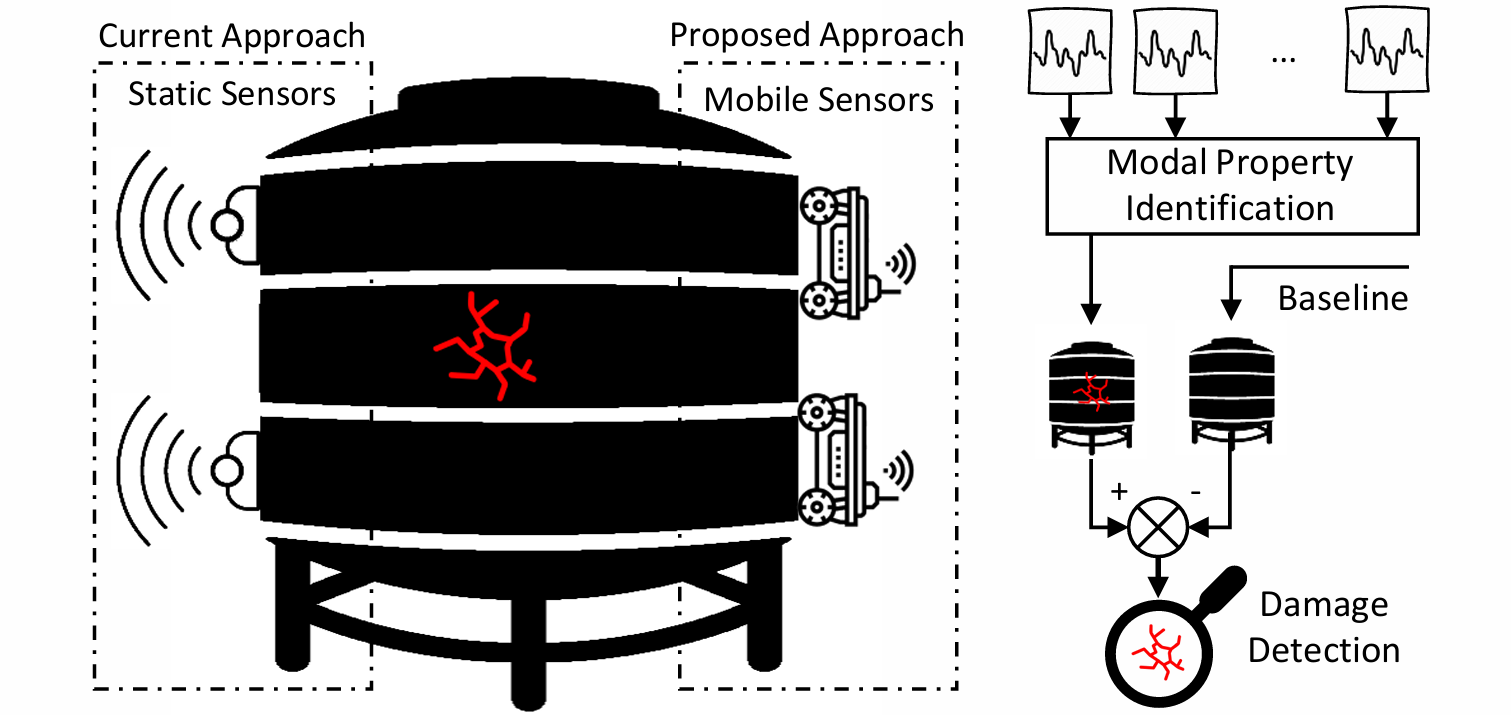

Fig. 1: Vibration-based structural inspection approaches illustrated using a water tank sketch as an example. Vibration signals are recorded and used to extract modal properties via operational modal analysis [ 21 ] . These properties are compared against a baseline undamaged state to detect and localize structural damages. While conventional approaches rely on static sensor networks, we propose the use of a miniaturized robot swarm realizing mobile sensors to enhance the inspection’s spatial coverage.
概要
- 小型ロボット群が鋼板上で振動を測り、推定が不確かな地点を次の測定先に選ぶ。
- 健全時との振動の形の差から損傷候補を示す。実験条件では、共有する周波数データを全帯域の0.2倍に絞った。
- 鋼板のシミュレーションで10種類の損傷条件を各100回評価し、振動が小さい場所などで検出しにくい例を報告した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Distributed Surface Inspection via Operational Modal Analysisの仕組み
- 01位置付き加速度波形
- 02周波数帯抽出
- 03不確かな地点を測定
- 04損傷候補の分布図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
小型ロボットを鋼板上で移動させながら振動を測り、損傷した場所を探す研究である。固定式センサーは設置点が少ないと局所的な損傷を捉えにくく、画像による点検では表面下や内部の変化を捉えにくい。
そこで、使用中の構造物の振動から固有の揺れ方を調べる「運用モード解析」を使う。測定した揺れ方を健全時のものと比べ、面上のどこで振動の形が変わったかを損傷の手掛かりにする。
手法
各ロボットは鋼板上で止まり、位置と加速度の時系列を記録する。波形を周波数成分に変え、健全時に分かっている固有振動数の周辺だけを仲間に共有する。ガウス過程という、未測定地点の推定値と不確かさを求める方法を使い、不確かさの大きい地点へ移動して測定を繰り返す。
探索後は周波数領域分解によって、測定点ごとの振動の形を取り出し、ガウス過程で面全体の形を推定する。その曲がり具合を健全時と比べ、差が大きい場所を損傷候補として示す。たとえば鋼板の一部が薄くなり揺れ方が変われば、その付近の候補値に変化が表れる。
新規性
著者らの主な提案は、周波数領域分解による振動解析と、ガウス過程による測定地点の選択・面全体の推定を組み合わせ、移動する複数のセンサーで損傷を探す点にある。
既知の固有振動数に近い周波数成分だけを共有し、通信量と保存量を抑える設計も含む。さらに、有限要素解析で作った鋼板の振動を、ロボットの動きを扱う物理シミュレーターに取り込んだ。
従来手法との違い
本文が比較対象として挙げる固定式センサー網は、設置位置と密度によって測定範囲が決まる。提案法ではロボットが測定位置を変え、推定が不確かな地点を調べることで、鋼板上の観測点を増やす。
本文は１台の移動ロボットを使う先行研究にも触れる。ただし、確認できた本文の範囲では、固定式センサー網や単独ロボットとの損傷検出精度の直接比較は示されていない。
実験結果
著者らは１ｍ×１ｍ×３ｍｍの鋼板の振動を有限要素解析で作り、ロボットの移動を物理シミュレーターで再現した。探索半径0.05、0.10、0.15ｍと１～10台を調べ、半径が小さいと初期の局所的な推定分散が早く下がり、大きいと時間経過後の広域の分散が下がったと報告する。
損傷検出では５台を使い、損傷の数・位置・面積・深さが異なる10条件を各100回試した。共有する周波数データは全帯域に対して0.2倍である。著者らは多くの場所を正しく分類したと述べる一方、確認できた本文の範囲では検出率などの集計値は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：鋼製設備の平らな点検区画を、複数の移動センサーで巡回測定する。入力は各地点の加速度の時系列と位置、対象区画で事前に集めた健全時の振動データとし、損傷候補の分布図を出力する。
適用には対象面での測位と振動測定、健全時の基準データ、固有振動数に合わせた周波数帯の設定が要る。損傷位置の正解ラベルを用意できる区画で出力を照合し、疑わしい地点を現場確認へ回す構想である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず小さな鋼製区画で、加速度の時系列と測定位置を記録し、健全時の基準データを集める。既知の損傷を用意できる場合は、その位置を正解ラベルとして残す。対象の固有振動数に合わせて共有する周波数帯と推定条件を調整する。
同じ測定時間で、推定の不確かさから次の地点を選ぶ方法と、あらかじめ決めた地点で測る方法を比べる。正解ラベルに対する見落としと誤検出、面全体の推定分散、共有データ量を確認し、対象区画への適用条件を判断する。
限界と課題
著者らは、振動がほぼ生じない線の近くで損傷を見つけにくい例を報告している。また、損傷面積が小さい場合は再現が難しく、より深刻な別の損傷に判定値が左右されて軽い損傷が目立たなくなる可能性を挙げる。
編集上の検証事項は、実設備での測位誤差、振動条件の変化、健全時データの取得方法である。損傷検出の評価はシミュレーションによるため、対象設備でも候補位置を特定できるか確かめる必要がある。
