肩のX線画像で骨折候補を示す、3種の検出モデルの統合
Shoulder Fracture Detection Ensemble
Shoulder Fracture Detection Ensembleの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

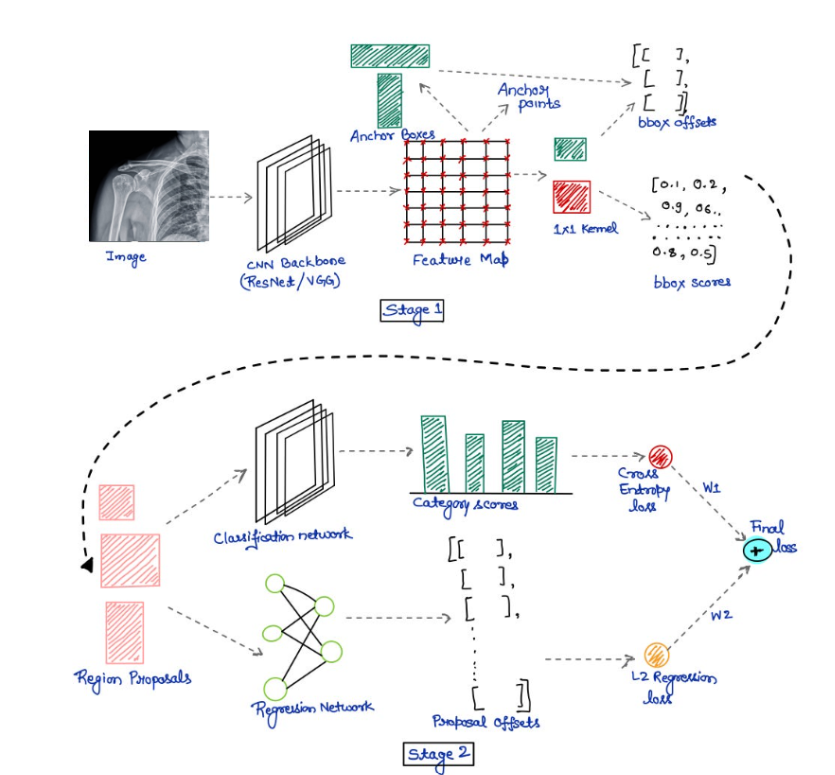

Figure 1 : Faster R-CNN Architecture
概要
- 肩X線画像を3種の検出モデルで解析し、骨折の有無と候補位置の枠を出す。
- 統合方式の表でNMWのF1スコアは0.9610。ただし単独モデルを含む全指標で最良という記述は、掲載表と一致しない。
- 出力は骨折の有無の二値判定で、骨折の種類、外部施設での性能、臨床での有用性は別途検証が必要。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Shoulder Fracture Detection Ensembleの仕組み
- 01肩X線画像
- 02正規化とCLAHE
- 033検出器の候補
- 04枠と判定の統合
- 05骨折判定と候補枠
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この方法は、肩のX線画像から骨折が疑われる場所を探し、画像に骨折があるかを判定する。肩の骨折は救急診療で扱われ、ずれの小さい骨折は初回の画像確認で見落とされることがある。著者らは、その確認を助ける肩専用の仕組みを検討した。
肩以外を含む一般的な骨折検出器の結果からは、肩の画像での性能をそのまま判断できない。そこで、画像単位の判定と候補位置を示す枠を併せて出す構成を採る。
手法
画像を1024×1024画素にそろえて正規化し、CLAHEという局所的な明暗差を調整する処理を施す。別々に学習したFaster R-CNN、EfficientDet-B7、RF-DETRが、それぞれ骨折候補の位置を示す枠と確信度を出す。例えば正面像で複数のモデルが近い位置に枠を出した場合、それらを統合の対象にする。
枠にはNMWなどの統合方式を試し、重なりや確信度を考慮して候補を整理する。画像全体の判定には、1モデルでも陽性なら陽性とする方式、全モデルの一致を求める方式、多数決を比較した。学習には画像ごとの骨折有無のラベルと、陽性画像に専門家が描いた骨折領域の枠を用いる。
新規性
肩のX線画像を対象に、構造の異なる3種の検出モデルを別々に学習し、候補位置を示す枠と画像全体の判定をそれぞれ統合する構成を提案した。画像全体の判定だけでなく、確認すべき場所も示す。
著者らは枠の統合に4方式、画像単位の判定に3方式を挙げる。新しい骨折分類を作るのではなく、既存モデルの予測を組み合わせて骨折の有無を判定する点が中心である。
従来手法との違い
比較対象はFaster R-CNN、EfficientDet-B7、RF-DETRの単独モデルと、枠を処理するNMS、Soft-NMS、WBF、NMWである。NMSは重複する枠を絞り、WBFは枠の座標を重み付きで平均する。
表ではNMWのF1スコアは標準NMSなど他の統合方式より高いが、単独のEfficientDet-B7とRF-DETRより低い。正解率もEfficientDet-B7が上回る。統合が単独モデルを全指標で上回るという著者らの記述は、掲載表と一致しない。
実験結果
著者らは匿名化した肩X線画像約1万枚を学習用データとし、学習と検証には層化した80対20の分割を用いたと記す。単独モデルの評価対象は骨折117枚、非骨折90枚の計207枚。指標には正解率、適合率、再現率、F1スコア、AP@0.5などを用いた。
統合方式の表ではNMWの正解率は95.50%、F1スコアは0.9610、AP@0.5は0.9553。一方、単独モデルの表ではEfficientDet-B7の正解率が96.86%、F1スコアが0.9692、Faster R-CNNのAP@0.5が0.9674だった。NMWの値は本文の別箇所とも食い違い、単独モデルと統合方式の評価条件が完全に同じかも確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：救急外来で撮影済みの肩X線画像を、読影前の確認リストに回す。入力は正面像または側面像、出力は骨折の疑いの有無、候補位置の枠、確信度とし、医師が原画像と照らして確認する。
適用には対象施設の肩X線画像、専門家による骨折有無のラベル、陽性画像の骨折位置の枠が必要になる。追加センサーは使わず、施設ごとの撮影方向や画質を調べ、必要に応じて再学習や判定閾値の調整を行う。これは導入効果を確認するための案である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象施設の肩X線画像を集め、撮影方向と画質を記録する。専門家が骨折の有無を付け、陽性例には骨折位置の枠を付ける。追加センサーは使わず、既存の読影手順を基準に、単独モデルと統合モデルの出力を同じ症例で保存する。
施設の画像で必要な再学習や閾値調整を行い、調整に使わない症例を評価用に分ける。骨折例の再現率、非骨折例での誤検出、候補枠の位置、読影者の確認時間を測る。結果は撮影方向別にも集計し、見逃し例を専門家が確認する。
限界と課題
著者らが明記する制約は、出力が骨折の有無の二値判定で、骨折の種類を区別しない点である。患者の複数方向の画像をまとめる機能、小児を含む画像での検証、前向き臨床試験は今後の課題として挙げている。
編集上の検証事項は、学習用画像と207枚のテスト画像の独立性、外部施設や撮影方向別の性能、術後画像での誤検出である。結果の表と本文には数値や優劣の食い違いがあるため、元の集計と評価条件を確認する必要がある。
出典
元のタイトル・要旨を確認する（英語）
A Deep Learning-Based Ensemble System for Automated Shoulder Fracture Detection in Clinical Radiographs
Background: Shoulder fractures are often underdiagnosed, especially in emergency and high-volume clinical settings. Studies report up to 10% of such fractures may be missed by radiologists. AI-driven tools offer a scalable way to assist early detection and reduce diagnostic delays. We address this gap through a dedicated AI system for shoulder radiographs. Methods: We developed a multi-model deep learning system using 10,000 annotated shoulder X-rays. Architectures include Faster R-CNN (ResNet50-FPN, ResNeXt), EfficientDet, and RF-DETR. To enhance detection, we applied bounding box and classification-level ensemble techniques such as Soft-NMS, WBF, and NMW fusion. Results: The NMW ensemble achieved 95.5% accuracy and an F1-score of 0.9610, outperforming individual models across all key metrics. It demonstrated strong recall and localization precision, confirming its effectiveness for clinical fracture detection in shoulder X-rays. Conclusion: The results show ensemble-based AI can reliably detect shoulder fractures in radiographs with high clinical relevance. The model's accuracy and deployment readiness position it well for integration into real-time diagnostic workflows. The current model is limited to binary fracture detection, reflecting its design for rapid screening and triage support rather than detailed orthopedic classification.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
