宇宙機部品と倉庫設備を点検する移動式モジュールの設計
STARFAB Mobile Inspection Module
STARFAB Mobile Inspection Moduleの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

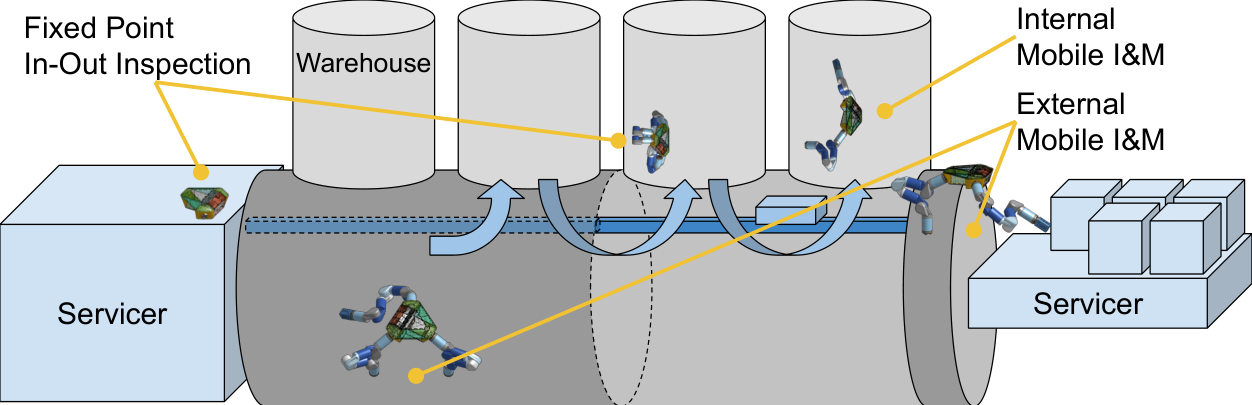

Figure 1 : Operations of the MIM performing I&M inside and outside STARFAB.
概要
- MIMは、歩行式ロボット腕などで配置し、可視画像、3D表面形状、熱画像を取得する点検モジュールである。
- 把持具とトルクレンチを収納し、接続した腕による軽い保守作業も想定している。
- 損傷検出の数値は設計要件であり、完成した試作機の検出性能は報告されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、STARFAB Mobile Inspection Moduleの仕組み
- 01搬送中の交換部品
- 02腕でMIMを配置
- 03外面を三種のセンサーで計測
- 04点検用の画像・形状データ
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
STARFABは、宇宙機の部品を軌道上で保管、組み立て、再利用する自動倉庫を地上で実証する計画である。倉庫に収める部品に加え、施設そのものの状態を調べる必要がある。著者らは点検と軽い保守を担うMobile Inspection Module（MIM）を設計した。
宇宙機の外面は、分解せずに点検することが求められる。物を傷つけずに状態を調べる「非破壊検査」を、部品の搬送中や施設の内外で行えるようにするのがMIMの狙いである。
手法
MIMは標準接続部を介して歩行式マニピュレーター（WM）につなぐ。WMは施設の固定点をつかみ替えて移動できるロボット腕で、二本を脚として使う構成が示されている。一方、固定点やシャトルに付いた腕でMIMを運ぶ構成もある。例えば搬送中の交換部品にセンサーを向け、外面を撮影する。
可視カメラは外観を、構造化光式の3D装置は表面形状を、熱カメラは温度分布を記録する。構造化光は、投影した光の見え方から凹凸を測る方式である。MIMには把持具とトルクレンチも収納し、別のWMを接続して扱う設計だ。センサーの初期出力は示されているが、損傷を自動判定する完成済みの手順は確認できない。
新規性
MIMの特徴は、可視画像、細かな表面形状、熱画像を得るセンサーと、軽作業用の工具を一つのモジュールに収め、接続する腕に応じて配置方法を変えられる設計にある。歩いて移動する構成と、腕に運ばれる構成が示されている。
筐体は既存のMulti-Arms Robot（MAR）の胴体形状を基にし、三つの標準接続部を配置した。著者らの主張する新しさは、既存の形状と接続方式を点検・保守の用途に組み合わせた構成にある。
従来手法との違い
形状の基になったのは、軌道上で大型望遠鏡を組み立てるためのMARである。MIMはその胴体形状を採り、センサーを収める可動部と工具収納部を設けた。MARとの点検性能や移動性能の比較結果は示されていない。
センサー選定では、著者らは一般的なLiDARの多くについて、細かな表面形状を測るには点群の密度が足りないと説明し、構造化光式の3D装置を採用した。同一条件で両方式の精度や速度を比較した数値は確認できない。
実験結果
確認できた本文の範囲では、初期データとして3Dスキャナーが生成したメッシュ形状と、センサー情報の表示画面が図示されている。メッシュは表面を小さな面の集まりで表したものだ。著者らは、完成した試作機による交換部品と施設構造の識別・形状計測を今後の試験としており、損傷検出の実測成績は報告していない。
表にあるのは、0.3 mmを超える破片による傷・変形の検出、直径0.6 mmまでの衝突損傷の検出、センサーから0.2～2 mでの検査という設計要件である。損傷特徴の検出確率90％、信頼度95％も要求値だ。試験対象数、評価用データ、達成値は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：地上のモジュール式設備で、交換部品を搬送する前後に同じ外面を記録する。可視画像、3D表面形状、熱画像と撮影位置を入力として保存し、作業者が前後の記録を見比べるための点検票を出力する。改善効果は未検証である。
この運用には可視カメラ、3D表面計測器、熱カメラが要る。自動判定まで試すなら、対象部品の正常例と損傷例を集め、損傷位置と種類のラベルを付ける必要がある。撮影距離、照明、部品の固定方法、熱画像を撮る際の稼働状態は現場に合わせて決める。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一種類の交換部品を選び、可視カメラ、3D表面計測器、熱カメラで同じ外面を繰り返し記録する。撮影距離、照明、固定位置、部品の稼働状態も残し、作業者による現行の外観点検を比較基準にする。点検票を出力し、再撮影の回数と作業時間を測る。
自動判定を試す段階では、その部品の正常例と既知の損傷例を集め、損傷位置と種類をラベル付けする。撮影条件に合わせて判定方法を調整し、作業者の判定と照合して見逃しと誤検出を数える。論文の設計要件を現場での達成値とは扱わない。
限界と課題
著者らは実装と試験が進行中と述べ、完成した試作機で交換部品と施設構造を識別・計測する試験を次の段階としている。複雑な軌道上保守作業は現時点の対象外である。本文の損傷検出に関する数値は設計要件であり、達成結果ではない。
編集上の検証事項は、材質や反射、照明による形状測定の変化、熱画像と可視画像の位置合わせ、腕が動いた後の撮影位置の再現性である。地上で得る結果を軌道上の真空、放射線、温度変化の下にも適用できるかは、別途確認が必要になる。
