凡例のない分布図から色の並びと数値分布を推定する
Self-Supervised Continuous Colormap Recovery
Self-Supervised Continuous Colormap Recoveryの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

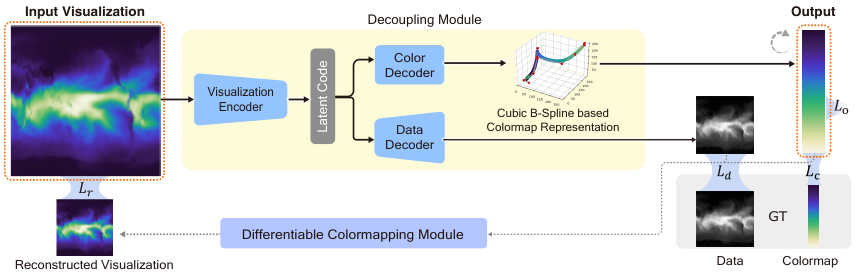

Figure 1 : Overview of our colormap recovery network . It consists of a decoupling module and a differentiable colormapping module . The decoupling module includes a visualization encoder to represent the input as a latent code, a color decoder to recover the colormap, and a data decoder to recover the underlying data. To ensure accurate colormap recovery, we employ four loss functions: a color fidelity loss L c \bm{L_{c}} to measure differences between the recovered and an original colormap, a color order loss L o L_{o} to promote visually smooth color transitions, a data loss L d L_{d} to measure differences between the recovered data and the ground-truth data, and a reconstruction loss L r L_{r} to assess the similarity between reconstructed and input visualizations. During training, the network is trained on paired visualizations with known colormaps and data. During inferencing, the network operates on a single visualization without the latter information.
概要
- 凡例のない二次元分布図から、連続カラーマップと画素ごとの数値分布を同時に推定する。
- 学習には画像・正解色列・元の数値配列の組を使い、未知画像では再構成誤差を使って調整する。
- 著者らは合成画像とVIS30Kで評価を報告するが、確認できた本文の範囲では数値結果の詳細条件を確認できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Self-Supervised Continuous Colormap Recoveryの仕組み
- 01凡例なしの分布図
- 02色列と数値の推定
- 03推定画像の再構成
- 04色列と数値分布
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
二次元の数値分布図は、地点ごとの値を色で示す。値に割り当てる色の並びをカラーマップと呼ぶ。公開済みの図に元データや色の凡例がなければ、色の意味を読み直したり、別の配色で描き直したりしにくい。
画像に写った色だけからは、色の順序と各地点の値を決めきれない。配色次第で変化が強く見えたり埋もれたりするため、色列と分布を推定できれば、既存の図を点検する手掛かりになる。
手法
入力画像を符号化器で読み取り、二つの枝でカラーマップと画素ごとの数値分布を推定する。色の枝は十個の基準色を出し、三次Bスプラインという滑らかな曲線で間の色をつなぐ。例えば気象分布図なら、使われた色の並びと、各地点の推定値を別々に得る。
次に、推定値を推定した色列で塗り直して画像を再構成し、入力との差を測る。学習時には画像・正解色列・元の数値配列の組を使い、色の誤差、色順の乱れ、数値の誤差、再構成の誤差を合わせて学習する。未知画像では正解色列や数値配列を使わず、再構成誤差によって推定を調整する。これが著者らのいう自己教師ありの調整である。
新規性
著者らが提案するのは、画像から連続した色列を推定する際に、画素ごとの数値分布も同時に求め、両者から元の画像を再構成して整合を確かめる方法である。
色列を滑らかに表す三次Bスプラインと、色の順序の乱れを抑える損失を組み合わせる。未知の画像には正解データを使わず、再構成誤差を手掛かりに推定を調整する。
従来手法との違い
本文が比較対象に挙げるYuanらの手法は、画像と正解カラーマップの組で学習し、抽出後に連続色列を平滑化する。本手法は色列と数値分布を分けて推定し、再構成画像と入力画像の差も学習に使う。
著者らは、Yuanらの後処理では色が不正確になる場合や、学習時と色分布が異なる画像への対応が課題だと述べる。本手法では推論時にも入力画像から再構成誤差を計算して調整する。ただし、個々の条件での優劣を示す評価表は確認できた本文の範囲ではない。
実験結果
著者らは、数式とECMWFの公開データによる数値分布を色付けした合成画像と、VIS30Kの実際の可視化画像で定量・定性評価を行ったと述べる。比較手法との評価に加え、人による知覚評価と、構成要素を外す評価も報告している。
著者らによれば、三次Bスプライン表現の平均二乗誤差は線形の色列表現より少なくとも29.6％低く、手法全体の平均二乗誤差は比較手法より少なくとも19.1％改善した。知覚評価では、復元色列の視覚的品質に関する評点が26.5％高いとする。各数値の評価表、データ分割、比較条件の詳細は確認できた本文の範囲では確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：元データを添付できない凡例なしの気象分布図を、別の配色で確認する。入力は分布図の画像、出力は推定した色列と数値分布、およびその分布を新しい色列で描いた確認用画像とする。
事前学習には、画像・元の数値配列・正解カラーマップを対応付けた教師データが要る。運用時は対象画像を入力し、画像以外のセンサー入力は設定しない。担当者が元図との模様の一致を確認し、値の単位や絶対値は別に残る記録と照合する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象業務に近い図を集め、元の数値配列とカラーマップが残る図を検証用に確保する。学習を再現するなら、画像・配列・色列を対応付けた教師ラベルが必要だ。対象図の色付け方に合わせる作業を行い、画像以外のセンサー入力は設定しない。
まず色列と分布を推定し、入力画像との再構成誤差を測る。比較基準には、同じ画像から色を抽出して線形補間する方法を置く。正解がある検証図では色列と数値分布の誤差を別々に測り、再配色後の模様も担当者が確認する。
限界と課題
著者らは主な対象を連続カラーマップとし、値と色の対応を線形と仮定する。また、凡例のない一枚の画像から色列と数値分布を求める問題には、複数の解があり得ると説明している。再構成画像が近くても、元の値を一意に確定したことにはならない。
編集上の検証事項は、対象図で色の順序や空間的な模様を保てるか、凡例付き図や離散色の図にも適応できるかである。著者らは後二者への拡張を検討したと述べるが、確認できた本文の範囲では条件別の結果や失敗例を確認できない。
出典
元のタイトル・要旨を確認する（英語）
Self-Supervised Continuous Colormap Recovery from a 2D Scalar Field Visualization without a Legend
Recovering a continuous colormap from a single 2D scalar field visualization can be quite challenging, especially in the absence of a corresponding color legend. In this paper, we propose a novel colormap recovery approach that extracts the colormap from a color-encoded 2D scalar field visualization by simultaneously predicting the colormap and underlying data using a decoupling-and-reconstruction strategy. Our approach first separates the input visualization into colormap and data using a decoupling module, then reconstructs the visualization with a differentiable color-mapping module. To guide this process, we design a reconstruction loss between the input and reconstructed visualizations, which serves both as a constraint to ensure strong correlation between colormap and data during training, and as a self-supervised optimizer for fine-tuning the predicted colormap of unseen visualizations during inferencing. To ensure smoothness and correct color ordering in the extracted colormap, we introduce a compact colormap representation using cubic B-spline curves and an associated color order loss. We evaluate our method quantitatively and qualitatively on a synthetic dataset and a collection of real-world visualizations from the VIS30K dataset. Additionally, we demonstrate its utility in two prototype applications -- colormap adjustment and colormap transfer -- and explore its generalization to visualizations with color legends and ones encoded using discrete color palettes.
