ロボットの位置推定誤差を考慮してUWB基準局を較正する二段階手法
Robust Online Calibration for UWB-Aided Visual-Inertial Navigation with Bias Correction
Robust Online Calibration for UWB-Aided Visual-Inertial Navigation with Bias Correctionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

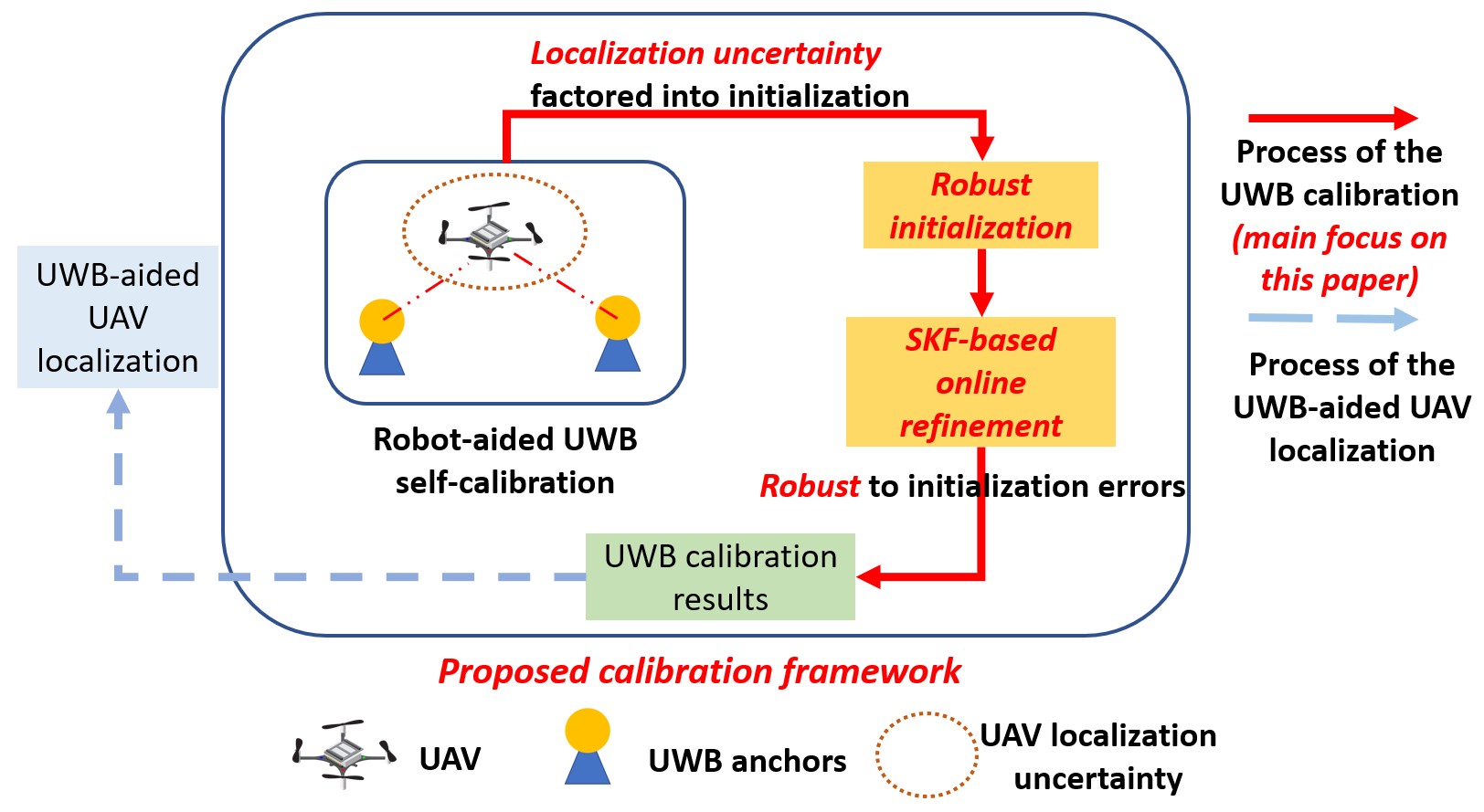

Fig. 1 : System Overview: The proposed robot-aided UWB calibration system contains two stages: A robust initialization stage and a SKF-based refinement stage.
概要
- 基準局の初期化に、視覚慣性航法が推定したロボット位置の不確かさを組み込む。
- 初期化後はSchmidtカルマンフィルタによるオンライン補正を提案し、基準局位置と測距値のずれを推定対象とする。
- 著者らはシミュレーションと実環境で改善を報告するが、確認できた本文の範囲に評価条件や結果数値はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Robust Online Calibration for UWB-Aided Visual-Inertial Navigation with Bias Correctionの仕組み
- 01画像・慣性値・UWB測距
- 02VINS姿勢と不確かさ
- 03基準局の初期化
- 04SKF逐次補正
- 05基準局位置と測距補正値
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、ロボットのセンサー情報を使って、位置が未知のUWB基準局を較正する。UWBは無線で距離を測る技術で、基準局の位置が分からなければ、測距値をロボットの位置推定に正しく結び付けられない。
視覚慣性航法は、カメラと慣性計測器から移動状態を推定する方法だが、移動に伴い誤差が蓄積する。屋内などGPSを利用しにくい場所ではUWBが手掛かりになる一方、基準局の較正にもロボットの推定位置を使うため、その誤差が問題になる。
手法
まず、視覚慣性航法システム（VINS）が求めたロボットの姿勢とその不確かさを、基準局ID付きのUWB測距値とともに一定期間蓄積する。測距値を予測値に合わせる初期化では、姿勢を確定値とせず、推定誤差が測距予測に及ぼす影響も計算に入れて、基準局位置と測距値に加わるずれを求める。この段階では測距値の倍率を1に固定する。
続いて、その初期値をSchmidtカルマンフィルタ（SKF）による逐次補正へ渡す。カルマンフィルタは観測を受けるたび推定を更新する仕組みで、著者らはロボットとUWBの状態を結び付けて扱う。例えば飛行ロボットが高さの異なる地点で同じ基準局までの距離を測り、位置推定と測距値を組み合わせる。目標の出力は基準局位置と、測距値の倍率・加算方向のずれの推定値である。
新規性
著者らの主張する進歩は、基準局の初期位置を求める際、ロボットの推定位置を確定値とせず、その不確かさを目的関数に明示的に入れる点にある。距離測定だけの誤差を考える初期化で生じる問題を扱う。
さらに、初期値の誤りが後段の較正へ及ぼす影響を抑えるため、ロボットとUWBの状態を結び付けたSchmidtカルマンフィルタによるオンライン補正を提案する。補正段階の具体的な更新式は、確認できた本文の範囲には含まれない。
従来手法との違い
著者らによると、従来の自己較正には、ロボットの推定位置とUWBの測距値から基準局位置を初期化し、その後に推定値を改善する方法がある。初期化時にロボット位置を正確とみなすと、その位置誤差が基準局の初期値に入り得る。
提案法は初期化で位置推定の不確かさを扱い、続く補正にSchmidtカルマンフィルタを用いる。本文は標準的な拡張カルマンフィルタの更新も説明するが、確認できた範囲には両方式の実験数値がなく、差の大きさは示せない。
実験結果
著者らはシミュレーションと実環境の実験を行い、初期化と較正の精度・頑健性が改善したと報告する。ただし、確認できた本文の範囲には、実験のデータセット、試行条件、評価指標、比較対象ごとの結果数値が含まれない。改善率や実環境での誤差は確認できない。
本文には、ロボット位置の不確かさを測距の不確かさに加える解析もある。フィッシャー情報行列は、観測が未知の値を推定するために含む情報を表すもので、著者らは位置の不確かさが増す場合や移動が静止・単一平面に限られる場合を分析する。この解析と実験結果の数値は分けて読む必要がある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内を飛行する点検用ロボットで、設置位置が未確定のUWB基準局を較正する。入力はカメラ画像、慣性計測器の値、基準局IDと時刻を伴う測距値。出力は基準局の推定位置と、測距値の倍率・加算方向のずれの推定値とする。
モデルを学習させる方式ではないため、学習用の教師ラベルは想定しない。較正用には高さも変えた移動中のセンサーデータを集め、時刻、座標系、基準局IDを対応付けて初期化と逐次補正に渡す。航法精度への効果は別途検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：カメラ、慣性計測器、UWBタグを備えたロボットで短い飛行記録を取り、測距値に時刻と基準局IDを対応付ける。学習用データや教師ラベルは想定せず、検証用には基準局の実測位置とロボット軌跡の参照値を別途用意する。
同じ記録で、ロボット位置の不確かさを考慮しない初期化を基準に、提案された初期化と逐次補正を順に比較する。基準局の位置誤差、測距予測の誤差、初期値を変えた際の結果のばらつきを測る。現場に合わせる際は時刻同期、座標系、基準局IDの対応を確認する。
限界と課題
著者らは従来法の課題として、初期化時のロボット位置誤差と基準局位置の初期値への敏感さを挙げる。また、情報量の解析では、静止や単一平面内に限られた移動で初期化に必要な情報が不足し得ると述べる。これは提案法の実測上の失敗率を示す結果ではない。
編集上の検証事項は、位置誤差や初期値を変えたときの改善幅、基準局ごとの差、測距のずれが変わる環境での安定性である。確認できた本文の範囲では実験条件と結果の数値、オンライン補正の導出が分からず、運用時の精度は判断できない。
出典
元のタイトル・要旨を確認する（英語）
Robust Online Calibration for UWB-Aided Visual-Inertial Navigation with Bias Correction
This paper presents a novel robust online calibration framework for Ultra-Wideband (UWB) anchors in UWB-aided Visual-Inertial Navigation Systems (VINS). Accurate anchor positioning, a process known as calibration, is crucial for integrating UWB ranging measurements into state estimation. While several prior works have demonstrated satisfactory results by using robot-aided systems to autonomously calibrate UWB systems, there are still some limitations: 1) these approaches assume accurate robot localization during the initialization step, ignoring localization errors that can compromise calibration robustness, and 2) the calibration results are highly sensitive to the initial guess of the UWB anchors' positions, reducing the practical applicability of these methods in real-world scenarios. Our approach addresses these challenges by explicitly incorporating the impact of robot localization uncertainties into the calibration process, ensuring robust initialization. To further enhance the robustness of the calibration results against initialization errors, we propose a tightly-coupled Schmidt Kalman Filter (SKF)-based online refinement method, making the system suitable for practical applications. Simulations and real-world experiments validate the improved accuracy and robustness of our approach.
