変形した無線信号の復元を学び、少量の正解ラベルで変調方式を判定する
Reconstruction-Driven Vision Transformer for AMR
Reconstruction-Driven Vision Transformer for AMRの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

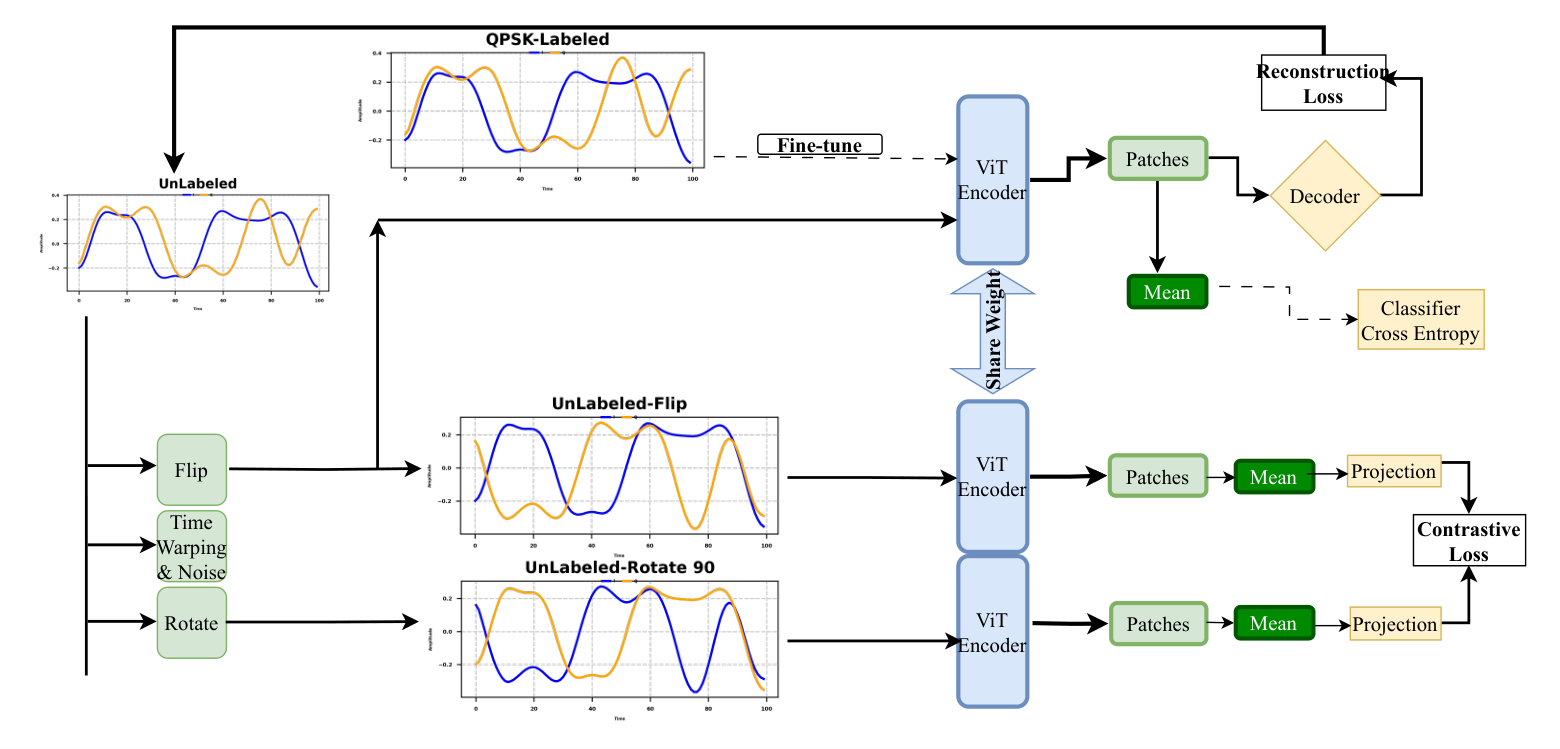

Figure 1 : Overview of the main model architecture.
概要
- 変形したI/Q信号を元の形に復元する事前学習を行い、少量の正解ラベルで変調方式を分類する。
- RML2018.01Aの16方式を使った実験で、復元だけの事前学習は正解ラベル15％時に全体精度71.01％と報告された。
- 全件学習のResNetの78.50％には届かず、方式別の弱点と実際の受信条件での精度確認が必要。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Reconstruction-Driven Vision Transformer for AMRの仕組み
- 01受信I/Q信号
- 02信号を変形
- 03元信号を復元
- 04変調方式を分類
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
自動変調認識は、受信した無線信号から情報の載せ方である変調方式を判定する技術で、周波数帯の監視などに関わる。方式名を人が確認して付けた正解ラベルは学習に必要だが、多数の受信信号へ付けるには手間がかかる。
受信信号は雑音や通信路の影響も受ける。少量の正解ラベルとラベルなし信号を使うとき、そうした変化の下で方式を区別できるかが実用上の論点となる。
手法
入力のI/Q信号は、受信波形を直交する二つの成分で表したものである。事前学習では各信号に回転、反転、雑音付加などから一つの変形を施す。ViTという小区間同士の関係を扱うモデルで特徴を取り出し、軽量な復元器が変形前の信号を再現するよう学習する。
次に、正解ラベル付き信号で分類器を調整する。ラベルなし信号にはモデルの予測を仮の正解として付ける「疑似ラベル」を使い、予測の確信度が0.8を超えたものだけを、重み0.5で学習に加える。例えば、回転させたQPSK信号から元の形を復元する学習を経て、分類時には入力信号の変調方式を出力する。
新規性
著者らの提案は、変形したI/Q信号を元の形に戻す学習を、変調方式の分類に使うViTの事前学習に据えた点にある。信号の細かな構造を保つ表現を学ばせ、少量の正解ラベルで分類器を調整する。
同じモデルで比較した事前学習の条件では、復元だけを使う構成が、復元と対照学習の併用および対照学習だけの構成より高い全体精度を示した。対照学習は、変形した信号同士の特徴を近づけて学ぶ方法を指す。
従来手法との違い
論文は、全件に正解ラベルを付けて学習したCNN、ResNet、ViTと、正解ラベルを一部だけ使う提案モデルを比較している。CNNとResNetは信号の局所的な特徴を畳み込み処理で捉えるモデルで、ViTは信号を小区間に分けて区間同士の関係を扱う。
全体精度の表では、正解ラベル15％の提案モデルは全件学習のCNNとViTを上回り、ResNetは下回った。復元だけ、復元と対照学習の併用、対照学習だけという三つの事前学習条件も比較されている。
実験結果
著者らはRML2018.01Aから16種類の変調方式を選び、データを学習70％、検証10％、試験20％に分けた。異なるシャッフルで5回実験し、学習データの正解ラベルを10％、15％、20％使う条件を設けた。実験時のSNR上限は本文中で20 dBと21 dBの記述が混在している。
著者らが報告した全体精度は、復元だけで事前学習した提案モデルで、ラベル10％時68.21％、15％時71.01％、20％時73.66％だった。全件学習の比較モデルはCNNが61.84％、ViTが68.21％、ResNetが78.50％である。これらは掲載表の条件での結果であり、実際の受信設備での値ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：無線設備の受信記録に変調方式の候補を付け、担当者が確認する順番を決める。入力には対象設備の受信機が記録したI/Q信号を使い、学習用には識別したい方式ごとの正解ラベル付き信号と、同じ対象から得たラベルなし信号を用意する。
受信条件に合わせて事前学習と分類器の調整を行い、信号ごとに方式候補を出力する。担当者が候補を確認して記録へ反映する運用を想定する。現場での精度や確認作業の削減量は、この論文の実験値からは決められない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象設備の受信機でI/Q信号を集め、識別対象の方式ごとに一部の信号へ正解ラベルを付ける。残りのラベルなし信号で復元の事前学習を行い、ラベル付き信号と条件を満たす疑似ラベルで分類器を調整する。受信条件ごとの記録を確認用に分けておく。
基準には、同じラベル数で学習した通常のCNNを置く。確認用記録で全体の分類精度と方式別の精度を測り、雑音の程度ごとの誤りも調べる。特に論文で精度が低かった方式について、候補提示に使える水準を現場の確認作業に照らして判断する。
限界と課題
著者らは、正解ラベル15％の提案モデルではAM-DSB-SCと一部の高次QAMのクラス別精度が低いと述べている。表ではAM-DSB-SCが25.24％、64QAMが24.64％であり、全体精度だけでは方式ごとの弱点を見落とす。
編集上の検証事項は、対象の受信機や通信路で同じ傾向が出るかどうかである。本文には実験時のSNR上限を21 dBと20 dBの両方で記した箇所がある。また、本文の「全ラベル比率でResNetを上回る」という記述は、掲載された全体精度表の15％条件と整合しない。
出典
元のタイトル・要旨を確認する（英語）
Enhancing Automatic Modulation Recognition With a Reconstruction-Driven Vision Transformer Under Limited Labels
Automatic modulation recognition (AMR) is critical for cognitive radio, spectrum monitoring, and secure wireless communication. However, existing solutions often rely on large labeled datasets or multi-stage training pipelines, which limit scalability and generalization in practice. We propose a unified Vision Transformer (ViT) framework that integrates supervised, self-supervised, and reconstruction objectives. The model combines a ViT encoder, a lightweight convolutional decoder, and a linear classifier; the reconstruction branch maps augmented signals back to their originals, anchoring the encoder to fine-grained I/Q structure. This strategy promotes robust, discriminative feature learning during pretraining, while partial label supervision in fine-tuning enables effective classification with limited labels. On the RML2018.01A dataset, our approach outperforms supervised CNN and ViT baselines in low-label regimes, approaches ResNet-level accuracy with only 15-20% labeled data, and maintains strong performance across varying SNR levels. Overall, the framework provides a simple, generalizable, and label-efficient solution for AMR.
