医用画像の分類に、画像間のつながりを表す学習可能な規則を組み込むFireGNN
FireGNN
FireGNNの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

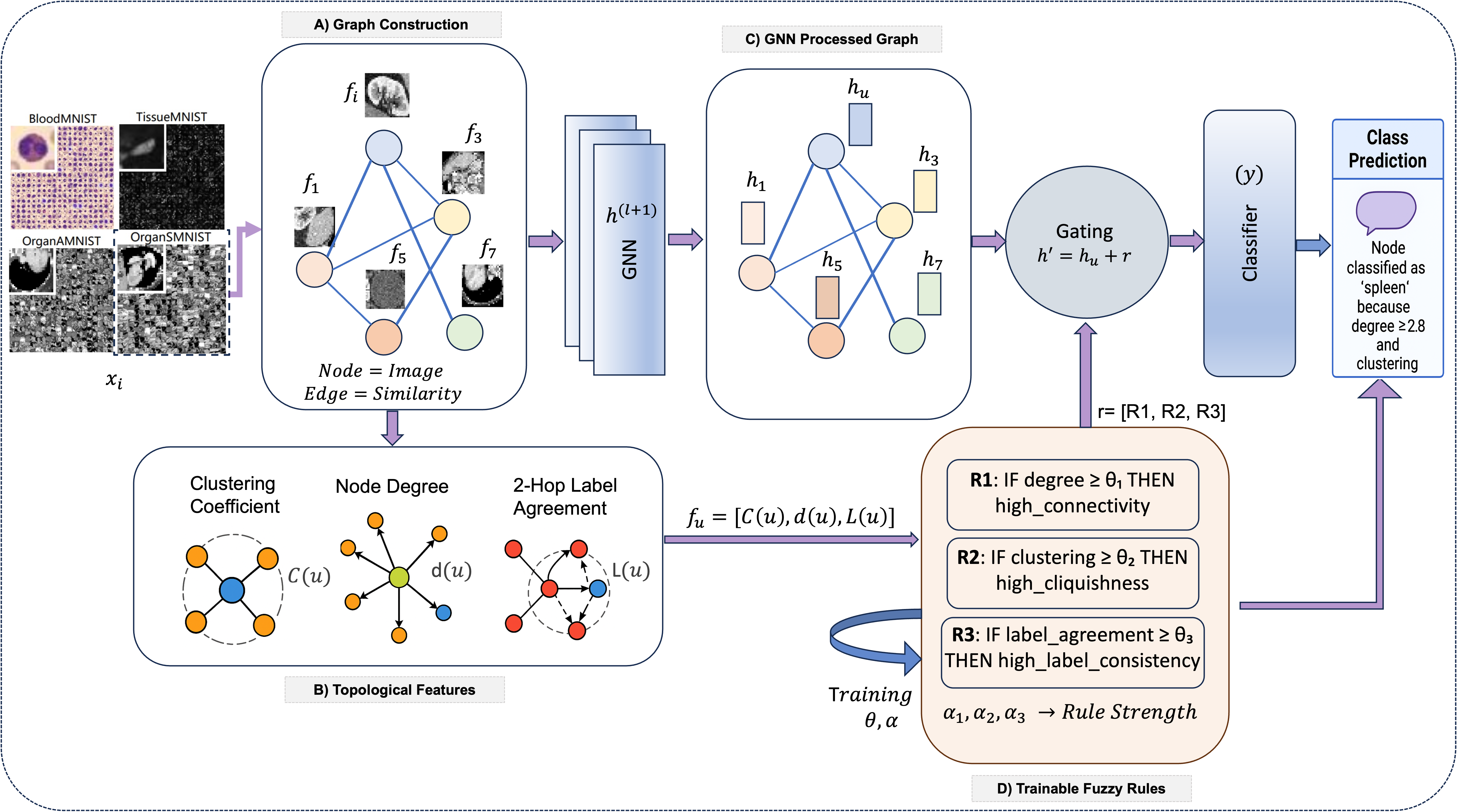

Figure 1: FireGNN architecture with four main components: (A) Graph construction, (B) Extraction of topological features, (C) GNN processing, and (D) Trainable fuzzy rules.
概要
- 画像の類似性から作ったグラフに、三つの構造特徴に基づく学習可能なファジー規則を組み込む。
- 著者らの表1では、TissueMNISTの正解率はGCNの50.90±0.32%に対し、GCN＋規則で65.73±0.88%だった。
- 実用検討では、未知画像のラベル一致を正解ラベルの混入なしに計算できるか、規則の反応が予測計算とどう対応するかを確認する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、FireGNNの仕組み
- 01医用画像
- 02類似画像を接続
- 03構造量と規則を計算
- 04規則と特徴を統合
- 05予測ラベル
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
FireGNNは、医用画像を画像間のつながりも使って分類し、そのつながりに関する規則の反応を示す方法である。医療で分類器を検討する際は、予測の成績に加え、担当者が判断材料を確認できることが重要になる。
グラフニューラルネットワークは、画像を点、似た画像同士の関係を線として扱う。ただし、通常の方式では、その関係が分類計算にどう関わったかを読み取りにくい。著者らは、グラフの構造を言葉で表せる条件として計算に入れることを狙った。
手法
各画像から特徴量を作り、特徴量の向きが近い画像同士を上位k件で結んでグラフにする。各画像について接続数、近隣同士が結ばれる割合を示すクラスタリング係数、二段先までのラベル一致を求める。同時に、グラフニューラルネットワークが接続先の情報を集め、分類用の数値表現を作る。
ファジー規則は「接続数が高い」などの条件を、0から1の反応の強さで示す仕組みである。条件の境界値と反応の鋭さを学習し、三つの反応を数値表現と統合してラベルを予測する。例えば、ある画像で接続数の規則が強く反応したかを確認できる。ただし、その反応だけでは予測への寄与の大きさは分からない。
新規性
著者らが提案する点は、グラフ上の接続数、近隣同士の結び付き、二段先までのラベル一致を、分類計算の中で参照できるファジー規則にしたことだ。各規則の境界値と、境界付近で反応が変わる鋭さをデータから学ぶ。
規則の反応は、画像間の関係から学んだ数値表現と統合される。著者らは、分類後に別の手法で理由を推定する説明法との違いとして、この統合を位置付けている。
従来手法との違い
比較対象は、規則を加えないGCN・GAT・GINと、それぞれに補助課題を加えた構成である。これらは、結ばれた画像の情報を集めて分類するグラフニューラルネットワークの方式を指す。
補助課題では、近隣に同じラベルがある割合と、接続先との類似度の分布に関する量を予測する。FireGNNでは、構造情報を補助予測に使う代わりに、明示的な規則の反応として分類計算へ渡す。比較結果は、対象データと構成ごとに読む必要がある。
実験結果
著者らはMedMNIST由来の五つのデータセットと合成データのMorpho-MNISTで、三分割交差検証と三つの乱数設定を用い、各構成九回の平均と標準偏差を報告した。指標は正解率、マクロF1、感度、ROC-AUCである。
表1では、OrganCMNISTの正解率はGCNの88.20±0.61%に対し、GCN＋規則が91.41±0.61%だった。TissueMNISTでは同じ比較で50.90±0.32%と65.73±0.88%だった。一方、TissueMNISTとMorpho-MNISTのGAT＋補助課題、GAT＋規則はメモリ不足と記され、全構成で結果がそろっているわけではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：病理画像パッチの分類候補と、各規則の反応を担当者が一緒に確認する院内検討画面を想定する。入力にはパッチ画像、学習用の確定ラベル、画像から作る特徴量が必要で、追加センサーは想定しない。出力は予測ラベルと三つの規則の反応値とする。
施設内の画像で特徴量の作成方法とグラフの接続条件を定め、規則を学習し、担当者が予測と反応値を照合する。反応が強いことだけで、その規則が予測を決めたとは断定できない。業務上の効果は未検証の応用仮説である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：施設内のラベル付き医用画像を用意し、画像から特徴量を作って類似画像のグラフを組む。必要な正解ラベルと画像の取得条件を記録し、追加センサーは想定しない。施設のデータに合わせ、特徴量の作り方、接続する画像の数、規則の境界と鋭さを定めて学習する。
同じデータ分割で規則なしのGCNを基準にし、正解率とマクロF1、規則の反応を比較する。未知画像の構造量には判定時に利用できるラベルだけを使い、正解ラベルの混入を点検する。予測と反応の対応、学習時間、最大メモリ使用量も測り、実務上の有用性は別に確かめる。
限界と課題
著者らは、規則が現在は三つの構造特徴に限られると述べ、規則の拡張と、変化するグラフなどへの適用を今後の課題に挙げる。平均学習時間と最大メモリ使用量の改善も課題としているが、確認できた本文の範囲では数値表を確認できない。
編集上の検証事項は、未知画像について二段先までのラベル一致をどう計算し、評価対象の正解ラベルが混入しないようにするかである。また、統合部の説明文は規則側の重みの向きを数式と逆に述べている。規則の反応が予測にどう使われるかは、実装との照合が必要だ。
出典
元のタイトル・要旨を確認する（英語）
FireGNN: Neuro-Symbolic Graph Neural Networks with Trainable Fuzzy Rules for Interpretable Medical Image Classification
Medical image classification requires not only high predictive performance but also interpretability to ensure clinical trust and adoption. Graph Neural Networks (GNNs) offer a powerful framework for modeling relational structures within datasets; however, standard GNNs often operate as black boxes, limiting transparency and usability, particularly in clinical settings. In this work, we present an interpretable graph-based learning framework named FireGNN that integrates trainable fuzzy rules into GNNs for medical image classification. These rules embed topological descriptors - node degree, clustering coefficient, and label agreement - using learnable thresholds and sharpness parameters to enable intrinsic symbolic reasoning. Additionally, we explore auxiliary self-supervised tasks (e.g., homophily prediction, similarity entropy) as a benchmark to evaluate the contribution of topological learning. Our fuzzy-rule-enhanced model achieves strong performance across five MedMNIST benchmarks and the synthetic dataset MorphoMNIST, while also generating interpretable rule-based explanations. To our knowledge, this is the first integration of trainable fuzzy rules within a GNN. Source Code: https://github.com/basiralab/FireGNN
