圧力と需要の時系列を統合し、配水網の漏水候補節点を推定する
Factor Graph Optimization for Leak Localization in Water Distribution Networks
Factor Graph Optimization for Leak Localization in Water Distribution Networksの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

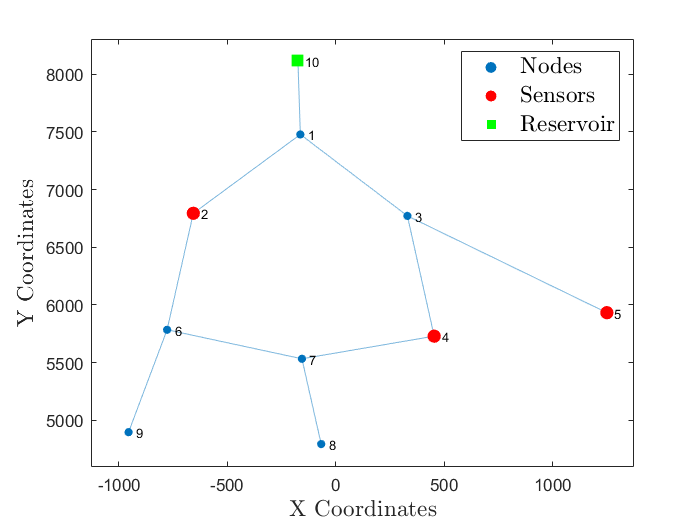

Fig. 3: Graphical representation of the synthetic network known as T-example.
概要
- 圧力・需要の計測値と配管の接続関係を使い、漏水が疑われる節点を推定する。
- 二つの因子グラフを設け、新しい計測値が加わると対象期間の過去と現在の状態を更新する。
- 著者らは三種類の配水網で速度と位置推定の改善を報告するが、確認できた本文の範囲では改善幅を確定できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Factor Graph Optimization for Leak Localization in Water Distribution Networksの仕組み
- 01圧力・需要の時系列
- 02節点の状態を推定
- 03漏水なし状態と比較
- 04漏水候補節点
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、配水網で漏水を検知した後、その場所を管の接続点などを表す節点の候補として絞り込む。広がった配管網では、計器を置いた場所の値だけから点検先を決めにくく、未計測の節点の状態も推定する必要がある。
著者らは、夜間流量の分析や音響機器を持つ作業員による調査には、広い網へ展開する際の課題があると述べる。漏水時と条件の似た漏水なし期間を比較し、現地調査の範囲を絞るための情報を得ることが狙いである。
手法
入力は、配管の接続関係、漏水を含む期間のセンサー時系列、需要や流入などの条件が似た漏水なし期間の時系列である。因子グラフは、推定したい値と、それらを結ぶ計測値や関係式をつないで整合させる仕組みを指す。著者らは漏水なし状態の推定用と漏水位置の推定用に二つのグラフを設け、圧力と需要を扱う。
例えば、一部の節点でしか圧力を測れない区画では、FGSIという補間法で未計測節点の水頭を近似する。水頭は圧力と標高を合わせた値である。計測値の時刻間の変化、隣接節点の関係、需要と水頭の関係も推定に組み込み、漏水時と漏水なしの状態を踏まえて候補節点を求める。新しい計測値が加わると、対象期間の過去と現在の状態を更新する。
新規性
著者らは、配水網の漏水位置推定に因子グラフ最適化を適用し、圧力と需要の計測値を統合する構成を提案した。漏水のない状態を推定するグラフと、漏水位置を推定するグラフを設ける。
配水網に合わせ、時刻間の変化、隣接節点の関係、需要と圧力の関係を表す因子を設計した。複数時刻の状態と、それらを踏まえた一つの漏水位置推定結果を、一回の最適化で求める点を著者らは特徴に挙げる。
従来手法との違い
従来のGSIは、圧力計の値と配管の接続関係から未計測節点の水頭を補間する。提案法のFGSIは、GSIの流向に関する項を除き、計測値を厳密に一致させる制約を緩めて、行列による近似計算に変える。
著者らが比較するUKFは、非線形の状態推定に用いるカルマンフィルターの一種である。論文の説明では、UKFなどが新しい計測値から現在の状態を更新するのに対し、因子グラフは対象期間の過去と現在の状態を更新する。速度と位置推定の比較は、報告された実験条件に限られる。
実験結果
著者らはModena、L-TOWN、合成配水網で数値シミュレーションを実施したと報告する。要旨では、非線形カルマンフィルターのUKFより計算が速く、既存の状態推定・漏水位置推定手法より位置推定が改善したと述べている。
確認できた本文の範囲では、評価表の指標名、改善幅、実行時間、センサー配置などの条件を確定できない。したがって速度差や候補の絞り込み数は示せず、現場の検知誤りを含む性能としても読めない。報告された優劣は、著者らが試したシミュレーションでの結果である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案。漏水を検知した配水区画で、点検班が確認する節点の優先順位を決める補助に使う。配管の接続図、圧力・需要センサーの時系列、需要や流入などの条件が似た漏水なし期間の計測値を入力し、候補節点の一覧を出す。
担当者が候補を現地で確認し、結果を記録する。方式の入力として漏水位置の学習用ラベルは示されていないが、この用途の評価には位置を確認済みの事例が必要になる。センサーの位置と配管図を対象区画に合わせ、既存の漏水検知手順の後段で試す想定である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案。一つの配水区画で、配管接続図、圧力・需要センサーの位置と時刻付き計測値、需要や流入の条件を照合できる漏水なし期間を用意する。対象区画の接続関係と計測点に推定を合わせ、漏水位置を現地で確認済みの履歴を評価用の正解ラベルにする。学習用の位置ラベルは方式の入力として示されていない。
区画で既に使う圧力値による候補抽出を比較基準とし、同じ事例で正解節点の順位、点検に回す節点数、計算時間を測る。需要の計測が欠ける時間帯や参照期間を変えた場合も記録し、この区画で運用できるデータ条件を確かめる。
限界と課題
著者らは、圧力・流量・需要のセンサーが適切に配置され、理想的な漏水検知が既に働いていると仮定する。漏水なしの参照期間には、需要傾向、流入、タンクの水量などが似た条件を求め、漏水を節点での追加需要として扱う。
編集上の検証事項は、対象区画で参照期間を選べるか、必要な計測値を継続して得られるかである。配管情報の誤りや運転条件の変化が候補に与える影響も確かめたい。現地での位置確認を代替できるという結果は、確認できた本文の範囲では示されていない。
出典
元のタイトル・要旨を確認する（英語）
Factor Graph Optimization for Leak Localization in Water Distribution Networks
Detecting and localizing leaks in water distribution network systems is an important topic with direct environmental, economic, and social impact. Our paper is the first to explore the use of factor graph optimization techniques for leak localization in water distribution networks, enabling us to perform sensor fusion between pressure and demand sensor readings and to estimate the network's temporal and structural state evolution across all network nodes. The methodology introduces specific water network factors and proposes a new architecture composed of two factor graphs: a leak-free state estimation factor graph and a leak localization factor graph. When a new sensor reading is obtained, unlike Kalman and other interpolation-based methods, which estimate only the current network state, factor graphs update both current and past states. Results on Modena, L-TOWN and synthetic networks show that factor graphs are much faster than nonlinear Kalman-based alternatives such as the UKF, while also providing improvements in localization compared to state-of-the-art estimation-localization approaches. Implementation and benchmarks are available at https://github.com/pirofti/FGLL.
