柔らかい触覚センサーの接触履歴から物体操作の経路を計算するHydrosoft
Hydrosoft
Hydrosoftの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

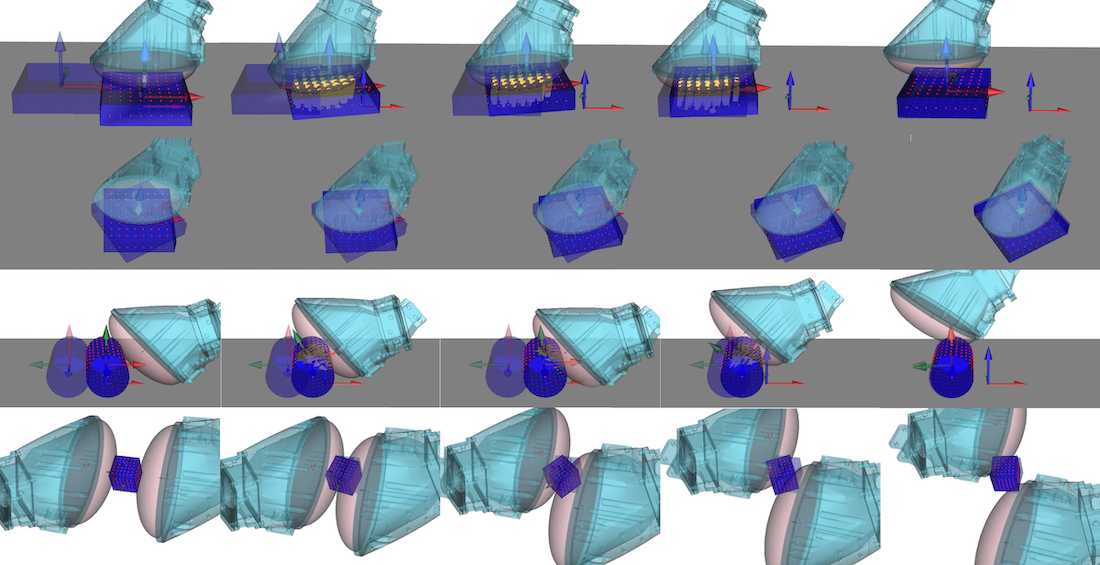

Figure 4: Simulation : Sequential frames illustrating the four simulated manipulation tasks: planar pushing (top row), planar rotation (second row), rolling (third row), and in-hand rotation (bottom row). Note that both the bubble (pink) are modeled as hydroelastic elements and the object (solid blue) is treated as rigid. Contact forces are visualized in yellow, and goals are shown with transparency (reduced alpha).
概要
- 接触点ごとの力を状態に保持し、押し付けや横ずれの履歴に応じて逐次更新する。
- 接触力の予測を経路最適化に使い、実行時は触覚観測から力を推定し直す。
- 四つのシミュレーション課題と実機評価の配置は確認できるが、数値結果や評価指標は確認できた本文の範囲にない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Hydrosoftの仕組み
- 01物体形状と触覚観測
- 02接触点の変位を算出
- 03接触力を逐次更新
- 04センサーの動きを出力
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
Hydrosoftは、柔らかい触覚センサーが物体に及ぼす接触力を予測し、物体を目標の位置・姿勢へ動かす経路の計算に使う。接触面は押されると広がり、横にずれると摩擦による力も生じるため、その変化を捉える必要がある。
著者らは、変形を細かく計算する方法は実時間の制御には計算量が課題になり、単純なばね近似では接触面の力の分布を扱いにくいと説明する。同じ位置関係でも、そこまでの動かし方によって力が変わる点も問題となる。
手法
既知の形状を持つ物体の表面を小さな点に分け、各点がセンサーの領域内でどれだけ動いたかを求める。点ごとの押す力と横方向の力に前時点からの変位分を加え、横方向の力には摩擦に応じた上限を設ける。接触が外れた点の力はリセットする。この逐次更新が、接触までの動かし方を力に反映する仕組みである。
物体の姿勢、センサーの姿勢、各点の力から次の状態を予測し、接触境界の計算を滑らかにして操作経路を調整する。モデル予測制御、つまり予測した経路のうち最初の操作を実行してから再計算する方法を使う。例えば把持した物体の回転では、目標姿勢へ向けたセンサーの動きを選び、触覚観測で接触力を推定し直す。
新規性
著者らの主張する進歩は、柔らかいセンサーとの接触面に生じる力を、物体やセンサーの位置・姿勢とともに状態として保持する点にある。接触点ごとに力を更新するため、現在の位置関係だけでは表せない、押し付けや横ずれの履歴を扱える。
さらに、接触の開始・終了で力が急に切り替わる計算を滑らかに近似し、経路最適化に必要な勾配、つまり操作を変えたときの費用の変化を計算できる形にする。
従来手法との違い
本文に示された比較対象はPressure Field（PF）とPressure Field Frictionless（PFF）である。PFは接触面の圧力分布から法線方向と横方向の力を求め、PFFは横方向の力をゼロにした方式である。両者は力を現在の接触状態から求める。
Hydrosoftは接触点の力を前時点から引き継ぎ、横ずれで蓄積した力にも摩擦の上限を課す。PFとの違いは横方向の力の有無だけでなく、その履歴を状態に含める点にある。確認できた本文の範囲では、三方式の性能差を示す数値結果は読めない。
実験結果
著者らは、シミュレーションで平面上の押し出し、平面内の回転、転がし、把持中の回転という四つの課題を示す。実機の説明には、内蔵カメラで柔らかい膜の変形を捉えるSoft Bubbles触覚センサーと、力・トルクセンサーを備えたロボットが複数形状へ押し付ける評価配置がある。
比較方式としてPFとPFFが明記されている。ただし、確認できた本文の範囲では評価指標、数値結果、試行回数、形状ごとの条件を確認できない。著者らはシミュレーションと実機での有効性を主張するが、その改善幅や条件別の成否を定量的には記せない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：柔らかい触覚センサーで既知形状の部品を把持し、目標の向きまで回す作業を想定する。入力には部品の形状・質量・摩擦などの物理パラメータ、開始姿勢と目標姿勢、ロボットの位置情報、触覚画像から得る膜の変形を使う。
接触点の力と部品の姿勢を更新し、次に動かすセンサーの位置・姿勢を出力する。導入先では部品の形状設定と、膜の変形を力へ換算する設定が必要になる。学習用データや正解ラベルが必要かは本文から確定できず、作業ごとの適応方法とともに事前確認が要る。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：形状と物理パラメータが分かる部品を一つ選び、把持中の回転を小規模に試す。柔らかい触覚センサーの膜の変形とロボットの位置情報を入力し、部品表面の接触点、摩擦、変形から力への換算を対象に合わせて設定する。学習用データと正解ラベルの要否も実装前に確認する。
同じ開始姿勢と目標姿勢でPF、PFFを比較基準に置く。目標姿勢とのずれ、推定した接触力と力・トルクセンサーの計測との差、接触の維持、各回の計算時間を記録する。これらは導入時に測る項目であり、本文に数値結果が示された指標を意味しない。
限界と課題
著者らは、触覚観測から力を求める際にセンサーの柔らかさを線形に近似すると記している。経路最適化では接触境界の急な切り替わりも滑らかに近似し、実行時の触覚フィードバックで状態を更新する構成である。これらの近似が各条件で生む誤差の大きさは、確認できた本文からは分からない。
編集上の検証事項は、部品の形状や摩擦条件を変えたときの力の推定誤差、接触開始時のずれ、制御周期内に計算が終わるかである。数値結果や失敗例を確認できないため、適用範囲や改善幅は判断を保留する。
出典
元のタイトル・要旨を確認する（英語）
Hydrosoft: Non-Holonomic Hydroelastic Models for Compliant Tactile Manipulation
Tactile sensors have long been valued for their perceptual capabilities, offering rich insights into the otherwise hidden interface between the robot and grasped objects. Yet their inherent compliance -- a key driver of force-rich interactions -- remains underexplored. The central challenge is to capture the complex, nonlinear dynamics introduced by these passive-compliant elements. Here, we present a computationally efficient non-holonomic hydroelastic model that accurately models path-dependent contact force distributions and dynamic surface area variations. Our insight is to extend the object's state space, explicitly incorporating the distributed forces generated by the compliant sensor. Our differentiable formulation not only accounts for path-dependent behavior but also enables gradient-based trajectory optimization, seamlessly integrating with high-resolution tactile feedback. We demonstrate the effectiveness of our approach across a range of simulated and real-world experiments and highlight the importance of modeling the path dependence of sensor dynamics.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
