疎行列の画像に元の数値を添え、反復法を選ぶRAF
Relative-Absolute Fusion (RAF)
Relative-Absolute Fusion (RAF)の原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

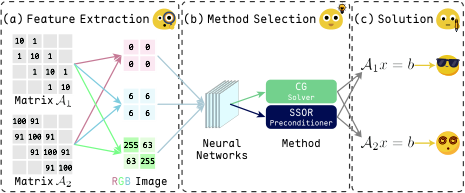

Fig. 1: Motivation for RAF. Conventional feature extraction techniques in image-based selection approaches encode distinct matrices 𝒜 1 \mathcal{A}_{1} and 𝒜 2 \mathcal{A}_{2} into identical RGB image representations, yielding the same selection method ( CG & SSOR ). Although the CG & SSOR method efficiently solves 𝒜 1 x = b \mathcal{A}_{1}x=b , it exhibits poor performance for 𝒜 2 x = b \mathcal{A}_{2}x=b .
概要
- RAFは疎行列の赤・緑画像と六つの数値を融合し、反復法と前処理の組を選ぶ。
- 著者らの表IIでは、従来型CNNの解答時間0.68秒／4.95秒に対し、RAFは0.61秒／4.66秒だった。
- SuiteSparseの時間差は表と本文の記述が一致しない。対象業務への適用には、行列と最速の組のラベルを用いた検証が必要だ。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Relative-Absolute Fusion (RAF)の仕組み
- 01疎行列
- 02赤緑画像と六つの数値
- 03特徴の融合
- 04反復法と前処理
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
RAFは、疎行列を含む連立一次方程式に使う反復法を、行列の特徴から選ぶ。疎行列は値の大半がゼロの行列で、反復法は計算を重ねて解に近づく方法だ。合わない方法を選ぶと、解に近づくのが遅くなったり、解けなかったりする。
従来の画像方式は、行列を色の濃淡に変えて選択する。ただし変換時に元の数値の基準が消えると、異なる行列が同じ画像になり、同じ方法を選んでしまう可能性がある。
手法
RAFは疎行列を区画に分け、非ゼロ値の大きさを赤、各区画にある非ゼロ値の密度を緑で表す画像を作る。同時に、行列の最小値・最大値、区画ごとに計算した値の最小値・最大値、行列と区画の大きさを取り出す。画像は値の相対的な分布を、六つの数値は元の尺度を伝える。
画像には近隣の画素のまとまりを読む畳み込み処理を、数値には別の変換を施す。両者の特徴を結合し、候補のうち予測確率が最も高い反復法と前処理の組を出す。前処理は方程式を解きやすく整える操作だ。著者らの例では、同じ画像になる値域1～10と91～100の行列を、元の最小値・最大値で区別する。
新規性
RAFの提案点は、疎行列を画像に変えた際に失われる元の数値の基準を、画像と同時に分類器へ渡すことにある。赤・緑の画像に、行列の値域など六つの数値を組み合わせる。
著者らは、値域が1～10と91～100の行列が同じ画像になり得る例を示す。RAFは元の最小値と最大値で両者を区別し、行列の大きさは青い画像ではなく数値として扱う。
従来手法との違い
従来型の画像方式は、行列を赤・緑・青の画像に変え、CNN（畳み込みニューラルネットワーク）で解法を選ぶ。赤は非ゼロ値の大きさ、緑は密度、青は行列の大きさを表すが、赤を正規化すると元の値域が失われ得る。
RAFは赤・緑の画像と六つの数値を使う。著者らは数値特徴を使うFC、行列をグラフとして扱うGNN、従来型CNNとも比較した。画像方式からの変更を直接見る比較対象はCNNである。
実験結果
著者らは、SuiteSparseから選んだ576行列と、生成した連立方程式から選んだBMCMatの3,819行列で評価した。候補の組は順に25クラス、7クラス。表IIの解答時間は、従来型CNNが0.68秒と4.95秒、RAFが0.61秒と4.66秒だった。
表IIIの完全版RAFの選択精度は、同じ順に0.677と0.651。著者らは最適な組が上位候補に入る割合も評価した。SuiteSparseのCNNとの差は表IIでは0.07秒だが、本文には競合モデルとの差を0.08～0.10秒とする記述があり、この差の説明は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造業の部品シミュレーションで、計算ごとに生じる疎な係数行列から、反復法と前処理の組を担当者へ推薦する。入力は既存の計算で得た行列、出力は候補の組とし、担当者が確認してから計算に使う。
学習には対象業務の行列群と、候補を実行して得た最速の組のラベルが必要だ。追加センサーは想定せず、業務の行列に合わせて特徴抽出器と分類器を学習し直す。この用途で解答時間が縮むかは未検証である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の計算から疎行列を集め、候補となる反復法と前処理の組を同じ停止条件で試す。解答時間が最短の組を教師ラベルとし、学習用と未使用の評価用に行列を分ける。必要な入力は行列で、追加センサーは想定しない。
対象業務の行列で分類器を学習し直し、従来型の画像だけを使うCNNとRAFを同じ評価用行列で比べる。最短の組を選んだ割合、方程式の解答時間、特徴抽出と選択にかかる時間を記録し、導入の効果を判断する。
限界と課題
著者らが問題として示したのは、従来の画像表現では異なる行列が同じ特徴になり得ることと、SuiteSparseから選んだ行列では最適な組のクラスに偏りがあることだ。RAFとBMCMatは、それぞれへの対応として提案されている。
編集上の検証事項は、対象業務の行列でも六つの数値が選択に役立つか、学習に使わない行列群でも精度が保てるか、特徴抽出と選択の時間を含めて得になるか、である。確認できた本文の範囲では、評価用データの分割方法は示されていない。
出典
元のタイトル・要旨を確認する（英語）
Relative-Absolute Fusion: Rethinking Feature Extraction in Image-Based Iterative Method Selection for Solving Sparse Linear Systems
Iterative method selection is crucial for solving sparse linear systems because these methods inherently lack robustness. Though image-based selection approaches have shown promise, their feature extraction techniques might encode distinct matrices into identical image representations, leading to the same selection and suboptimal method. In this paper, we introduce RAF (Relative-Absolute Fusion), an efficient feature extraction technique to enhance image-based selection approaches. By simultaneously extracting and fusing image representations as relative features with corresponding numerical values as absolute features, RAF achieves comprehensive matrix representations that prevent feature ambiguity across distinct matrices, thus improving selection accuracy and unlocking the potential of image-based selection approaches. We conducted comprehensive evaluations of RAF on SuiteSparse and our developed BMCMat (Balanced Multi-Classification Matrix dataset), demonstrating solution time reductions of 0.08s-0.29s for sparse linear systems, which is 5.86%-11.50% faster than conventional image-based selection approaches and achieves state-of-the-art (SOTA) performance. BMCMat is available at https://github.com/zkqq/BMCMat.
