二次元MRIから臓器の三次元形状を作る手法をどう選ぶか
2D MRI to 3D Shape Reconstruction Review
2D MRI to 3D Shape Reconstruction Reviewの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

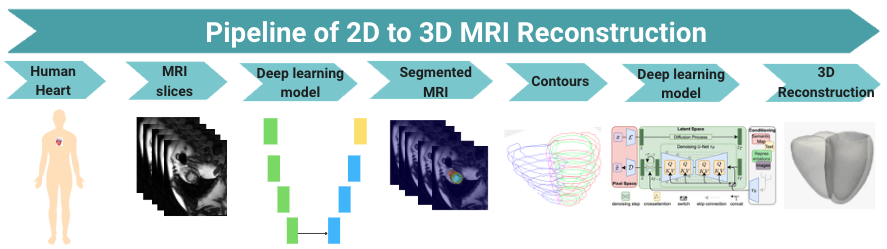

Figure 1: Example pipeline of 2D MRI to 3D reconstruction illustrating the process of image segmentation using U-Net ( Gopatoti and Vijayalakshmi, 2022 ) , then generating sparse contours as input into a diffusion model ( Rombach et al., 2021 ) which can create a 3D mesh reconstruction of the heart ( Qiao et al., 2025 ) . All images used under Open Access licenses from their respective publications.
概要
- 二次元MRIからの三次元形状再構成を、点群、メッシュ、形状の事前知識、体積表現を中心に整理したレビューである。
- 撮影間隔や位置ずれ、病変症例の不足、施設間の違いが、方法の適用範囲を左右すると論じる。
- 統一条件で各方式を再実験した論文ではないため、候補選定では原研究の対象臓器と評価条件を確かめる必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、2D MRI to 3D Shape Reconstruction Reviewの仕組み
- 01二次元MRI群
- 02対象の輪郭を得る
- 03三次元形状を推定
- 04点群・表面・体積
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
MRIの二次元画像を重ねて臓器の三次元形状を作れば、形の比較や計算モデルに使える。ただし、撮影間隔が広い、画像がずれる、病変で通常と異なる形になると、見えていない部分の推定が難しい。
深層学習には複数の表現と手法があり、入力画像の条件や必要な出力によって選び方が変わる。このレビューは、心臓だけに限定せず、臓器をまたいで方法と課題を整理する。
手法
この論文は単一の処理系を提案するものではない。共通する課題は、複数の二次元MRI画像から臓器の位置や輪郭を読み取り、画像の間にある見えない部分も含む三次元形状を推定することだ。論文の図には、画像の領域分けから輪郭を作り、三次元の表面へ変換する例が示される。
出力の表し方として、座標点の集まりである点群、点を結んだ面であるメッシュ、小さな立方体状の区画で埋める体積表現がある。形状の事前知識は、既知の臓器形状を手掛かりに推定を制約する方法だ。レビューは、各表現の仕組みと使われた臓器、必要なデータを照らし合わせる。
新規性
この論文の貢献は新しい再構成モデルではなく、二次元MRIからの三次元形状再構成を、点群、メッシュ、形状の事前知識を使う方法、体積表現の四つの観点で整理したことだ。心臓から脳、肺まで扱う。
特に、病変のある形状への適用、学習・試験データの偏り、計算量、評価指標を方法選択と結び付けて論じる。個別研究の成績を横並びの新実験として提示したものではない。
従来手法との違い
点群は三次元座標の集まりで、疎な輪郭から全体形状を推定する研究に使われる。メッシュは点を線と面でつないだ表面で、連続した臓器表面を扱える。形状の事前知識を使う方法は、既知の臓器形状に寄せて不自然な変形を抑える。
体積表現は小さな三次元区画ごとに形を表す。論文は、入力の密度や位置ずれ、必要な表面の細かさ、病変への対応によって適する表現が変わると整理しており、全方法に共通する勝者を示していない。
実験結果
著者らはPubMedなど複数の文献源から、二次元MRIを使う深層学習の三次元再構成研究を探し、方法、データ、計算量、評価指標を整理した。本文では点群方式PCCNと三次元U-Netの比較など、原研究の例を紹介している。
このレビュー自身が共通データで全方式を再評価した試験値は、確認できた本文の範囲では示されない。検索と選定は行っているが系統的レビューではないと明記する。したがって、個別研究の数値を方式間の統一順位として読まず、入力条件と対象臓器を合わせて確認する必要がある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：心臓MRIから解析用の三次元表面を作る研究部門で、候補手法の比較表を作る。入力は二次元の連続画像と既存の輪郭データ、出力は点群またはメッシュによる三次元形状と、誤差の記録とする。
疎な画像や位置ずれがある症例、病変のある症例を分け、用途に必要な表面の連続性を確かめる。これは論文の整理から考えた適用例であり、特定のモデルが臨床判断に使えると示すものではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象臓器と必要な出力を先に決め、既存の輪郭や三次元参照形状がある少数のMRIで候補を比べる。疎な断面、断面間の位置ずれ、病変のある画像を含め、学習例と評価例を患者単位で分ける。
参照形状との表面距離、形の連続性、重要部位の欠落、処理時間を同じ条件で記録する。平均値だけでなく、病変のある症例で形が過度に滑らかにならないかを目視でも確認する。
限界と課題
著者らは、この論文を系統的レビューとは位置付けていない。検索先と選定の考え方は示すが、統一した条件で全手法を再実験した結果ではない。対象研究には健康な症例へ偏ったデータや、撮影装置・施設が変わったときの一般化不足があると整理する。
編集上は、引用された個別手法の入力条件、病変症例の割合、評価用データの分割を原研究で確認したい。確認できた本文の範囲では後半が欠けており、全ての表や結論を照合した扱いにはできない。
出典
元のタイトル・要旨を確認する（英語）
From 2D to 3D, Deep Learning-based Shape Reconstruction in Magnetic Resonance Imaging: A Review
Deep learning-based 3-dimensional (3D) shape reconstruction from 2-dimensional (2D) magnetic resonance imaging (MRI) has become increasingly important in medical disease diagnosis, treatment planning, and computational modeling. This review surveys the methodological landscape of 3D MRI reconstruction, focusing on 4 primary approaches: point cloud, mesh-based, shape-aware, and volumetric models. For each category, we analyze the current state-of-the-art techniques, their methodological foundation, limitations, and applications across anatomical structures. We provide an extensive overview ranging from cardiac to neurological to lung imaging. We also focus on the clinical applicability of models to diseased anatomy, and the influence of their training and testing data. We examine publicly available datasets, computational demands, and evaluation metrics. Finally, we highlight the emerging research directions including multimodal integration and cross-modality frameworks. This review aims to provide researchers with a structured overview of current 3D reconstruction methodologies to identify opportunities for advancing deep learning towards more robust, generalizable, and clinically impactful solutions.
