ロボットの触覚データをどう表すか：測定値と素子配置から6種類を整理
Representing Data in Robotic Tactile Perception
Representing Data in Robotic Tactile Perceptionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

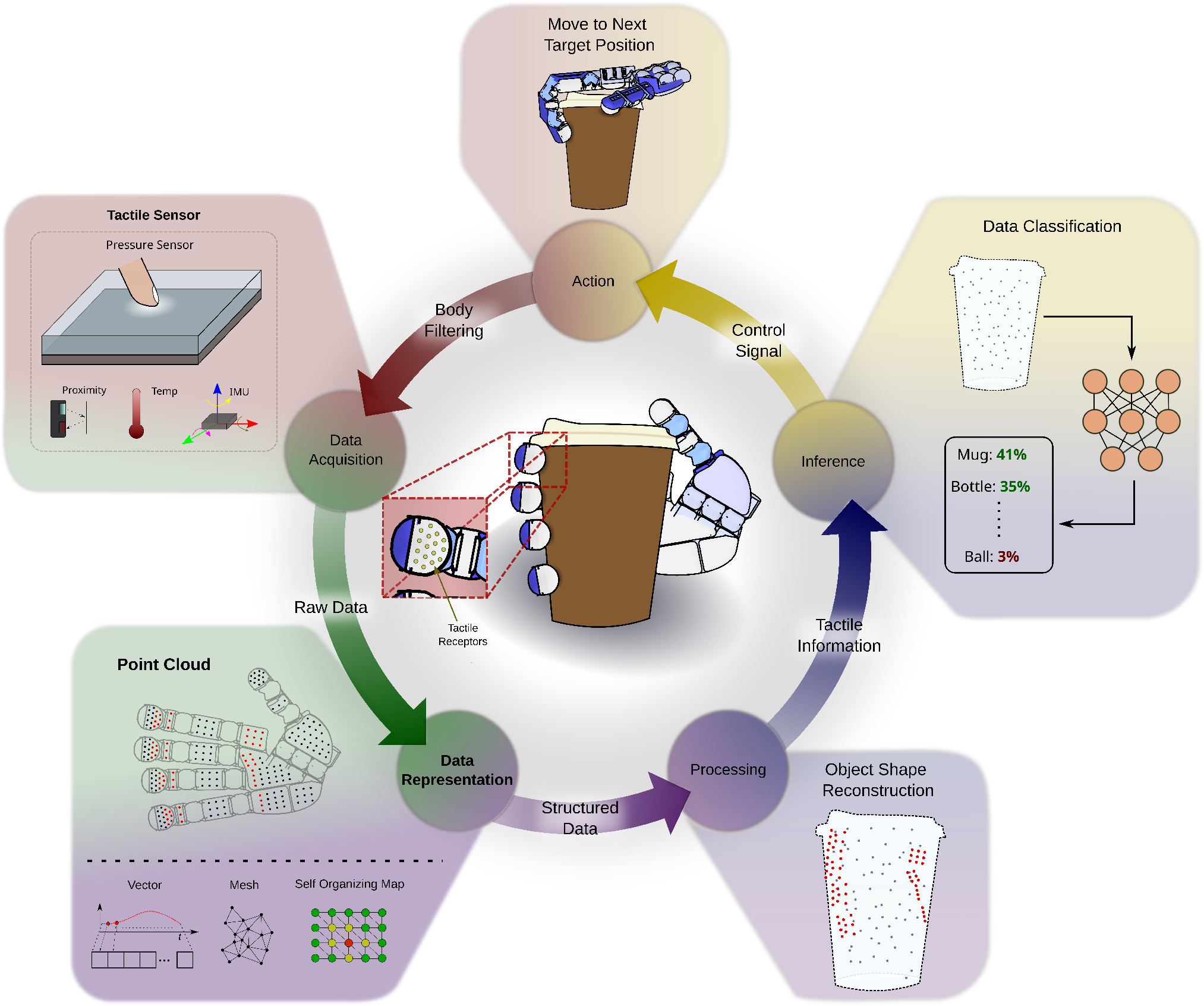

Figure 1: General overview of the operations implementing a tactile perception pipeline. This review focuses on the Data Representation block highlighted in bold. Tactile perception is action-conditioned, thus creating the circular dependency among the five different operations shown in the figure. As an example, the image shows a possible content for each block in a task of tactile-based exploration using a robotic hand embedding tactile receptors. The Data Acquisition block collects measurements from distributed sensors (previously filtered by the morphology of the body and robot actions) providing raw data as an output. The Data Representation block transforms the input to provide structured data that can be further processed at higher levels. The image shows some of the data structures used to represent data. In this example of tactile exploration the point cloud, representing the position of each receptor in space, is used. Red dots correspond to receptors in contact with the mug. Structured data is then further elaborated to extract features of interest from the contact, or as shown in this case, to merge multi-contact information and create a point cloud representation of the object. The inference step is related to high-level computation performing decision making. In this example, a data-driven model assigning a probability to each label, decides where to move at the next stage to increase the classification accuracy. Finally, the robot applies the Action, which affects the perceived information. In the example, the hand is moved to a target position to grasp the object with a desired force, closing the loop.
概要
- 触覚データを後段の計算へ渡す際の「データ表現」に焦点を当てたレビュー。
- ベクトル、行列、マップ、点群、メッシュ、画像の6種類を、必要な測定値と素子配置から整理する。
- 確認できた本文には、表現間の性能差を示す著者ら自身の定量比較はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Representing Data in Robotic Tactile Perceptionの仕組み
- 01触覚素子の測定値
- 02値と配置を整理
- 036種類の構造
- 04後段の接触処理
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボットの触覚センサーは、物体との接触を測定値として出す。その値は触れ方だけでなく、センサー表面の柔らかさや測定点の配置にも左右される。認識や制御に使うには、後段の計算が扱える形に値を整理する必要がある。
接触力の調整や衝突の検知では、接触の強さに加えて位置などの情報が役立つ。値の並べ方によって表せる情報が変わるため、データ表現の選択は作業の設計に関わる。
手法
本稿は、タクセルと呼ぶ触覚素子の出力を、後段の処理へ渡す構造に変える方法を調べたレビューである。タクセルは接触を測る単位で、個別の測定器のほか、画像式センサーの画素や追跡点にも対応付けられる。著者らは表現をベクトル、行列、マップ、点群、メッシュ、画像の6種類に整理する。
たとえば触覚を備えた手でマグカップを探る概念図では、各素子の測定値を取得し、素子の空間位置と結び付けて点群にする。点群は三次元座標を持つ点の集まりである。その後、複数回の接触情報を統合して物体の形を扱う処理につなげる。著者らは、素子配置と必要な接触情報、後段の計算方法を踏まえて表現を選ぶと説明する。
新規性
著者らの貢献は、新しい認識モデルではなく、触覚データの表現を知覚処理の一段階として取り出して検討した点にある。センサーの出力をどう構造化するかが、後段で扱える接触情報に関わると位置付ける。
測定値だけで作れる表現と、触覚素子の空間配置を必要とする表現を表で整理した。装置、残したい情報、作業内容に応じて選ぶための論点も示している。
従来手法との違い
著者らによると、既存の総説にはセンサー技術、製造、機械学習による処理、特定の作業を中心に扱うものがある。本稿は、生の測定値を後段の計算に渡すための構造化に焦点を合わせる。
表で挙げるベクトルと行列は測定値だけで作れ、行列の添字は素子の空間配置を表さない。点群とメッシュには配置情報が必要で、マップでは配置情報は任意とされる。画像は近くの素子同士の関係をできるだけ保つ二次元格子として説明される。
実験結果
本稿は文献に見られる表現を整理するレビューである。確認できた本文の範囲では、著者ら自身が複数の表現を同じデータセットと条件で比較した実験は示されていない。分類精度、接触位置の誤差、処理時間などの数値や、ベースラインからの改善幅は読み取れない。
確認できる成果は、6種類の構造と、それぞれに必要な測定値・素子配置を表にまとめたことである。マグカップを探る例は、取得した値の構造化から次の動作までを示す概念図であり、点群の性能を測った結果ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：触覚センサー付きのロボットの把持記録から、接触位置を推定する用途を試す。入力には各触覚素子の測定値と素子の三次元位置を用意し、接触位置を照合できる正解ラベルを別に記録する。追加のセンサーは前提にしない。
測定値を素子位置と結び付けて点群にし、後段の推定処理へ渡す。出力は接触位置の推定値とする。素子と位置の対応付け、接触とみなす値、対象の把持作業に合わせた処理は導入先で調整する。論文がこの用途の性能を実証したわけではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの把持作業について、既設の触覚センサーから素子ごとの測定値を記録する。点群を作るため素子の三次元位置を確認し、接触位置の正解ラベルも用意する。新たなセンサーは前提にせず、測定値と位置の対応付けを実装する。
比較対象は、同じ測定値をベクトルとして後段へ渡す処理とする。同じ記録と評価条件で接触位置の推定誤差、処理時間、測定値が欠けた場合の誤差を測る。必要に応じて接触判定や位置の対応付けを調整し、作業上求める水準を満たすか判断する。
限界と課題
著者らは、触覚信号がロボットの動作、センサー表面の機械的性質、素子配置、電子回路による標本化などの影響を受けると説明する。広い面への配置では、空間分解能と測定頻度をともに高めることが帯域の制約につながるとも述べる。
編集上の検証事項は、変換後も作業に必要な位置関係や時間変化が残るか、欠けた測定値にどの程度影響されるかである。確認できた本文の範囲では、特定の表現が異なる装置や作業にも一律に適するとは判断できない。
出典
元のタイトル・要旨を確認する（英語）
Representing Data in Robotic Tactile Perception -- A Review
Robotic tactile perception is a complex process involving several computational steps performed at different levels. Tactile information is shaped by the interplay of robot actions, the mechanical properties of its body, and the software that processes the data. In this respect, high-level computation, required to process and extract information, is commonly performed by adapting existing techniques from other domains, such as computer vision, which expects input data to be properly structured. Therefore, it is necessary to transform tactile sensor data to match a specific data structure. This operation directly affects the tactile information encoded and, as a consequence, the task execution. This survey aims to address this specific aspect of the tactile perception pipeline, namely Data Representation. The paper first clearly defines its contributions to the perception pipeline and then reviews how previous studies have dealt with the problem of representing tactile information, investigating the relationships among hardware, representations, and high-level computation methods. The analysis has led to the identification of six structures commonly used in the literature to represent data. The manuscript provides discussions and guidelines for properly selecting a representation depending on operating conditions, including the available hardware, the tactile information required to be encoded, and the task at hand.
