異種ドローンをROS 2とPX4で連携させる群制御基盤
A Modular and Scalable System Architecture for Heterogeneous UAV Swarms Using ROS 2 and PX4-Autopilot
A Modular and Scalable System Architecture for Heterogeneous UAV Swarms Using ROS 2 and PX4-Autopilotの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

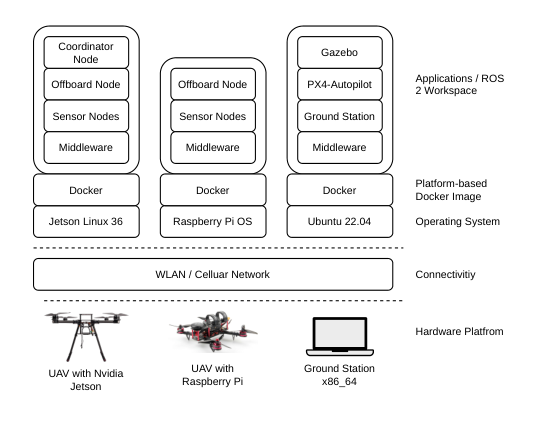

Figure 1: Software architecture of a heterogeneous UAS integrating multiple companion computers and modular software components. The ground station enables centralized swarm control and real-time state visualization, when autonomous operations are not feasible.
概要
- ROS 2の独立したノードとPX4を組み合わせ、異なる構成のドローンで先導機への追従や編隊飛行を扱う設計を示した。
- 著者らはGazeboと実機デモでの検証を報告するが、編隊誤差や通信遅延などの定量結果は確認できない。
- 映像による対象機検出は組み込み可能な機能として説明されており、その精度や対ドローン任務の効果は別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、A Modular and Scalable System Architecture for Heterogeneous UAV Swarms Using ROS 2 and PX4-Autopilotの仕組み
- 01地上局で編隊選択
- 02調整役が役割管理
- 03飛行指示をPX4へ
- 04各機が編隊飛行
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ドローン群が連携して動く場合、単機を主な対象としてきた対ドローンシステムでは対応が難しいと著者らは述べる。複数のセンサー、飛行制御、群の指揮を異なる機体に載せるには、機器ごとに機能を組み替えられる構成が重要になる。
本研究は、対ドローンシステム向けの群制御基盤を扱う。飛行制御ソフトのPX4-Autopilotと、ロボットの機能を個別のプログラムとしてつなぐROS 2を組み合わせ、観測機や汎用機を地上局から扱えるようにする。
手法
各機の飛行制御、カメラ、ジンバル、映像配信などを、ROS 2の独立したノードとして構成する。ノードは一つの機能を担うプログラムで、機体に必要なものを組み込む。地上局で編隊を選ぶと、調整役のノードが先導機と追従機の役割を管理し、飛行指示をPX4へ渡す。
機体間ではDDSという、送信側が公開した情報を必要な受信側が受け取る通信基盤を使う。実装の無線接続は主に私設WLANで、通信手段はソフトウェア上で切り分ける。例えば観測機のカメラ映像は機上の計算機で処理して地上局に送り、操作者が状態とともに確認する。ソフトウェアはコンテナにまとめ、搭載計算機に合わせて構成を調整する。
新規性
著者らが新規性として位置付けるのは、対ドローン用途で、ROS 2、PX4-Autopilot、機体ごとのコンテナを異種ドローン群に組み合わせた構成である。著者らの知る限り、この組み合わせは先行研究で扱われていないという。
機体の部品ごとに独立したノードを置き、通信手段をソフトウェアから切り分ける。機体や搭載機器を替えても同じROS 2の機能群を使えるよう設計した点が、提案の中心となる。
従来手法との違い
関連研究として、ROS 1を使うMRS Drone、ROS 2を使うAerostack2やCrazyChoirなどが紹介されている。著者らは、それらに対し、対ドローン用途でPX4を使う異種機体とコンテナ化を組み合わせた点を自らの対象範囲として示す。
確認できた本文の範囲では、これらの基盤との比較実験はない。通信遅延、編隊精度、導入作業量について優劣を述べる根拠はなく、比較できるのは論文に記された設計上の構成と用途である。
実験結果
著者らは、構成をGazeboというロボットのシミュレーション環境と実機デモで検証したと報告する。本文には観測機と汎用機の実装、地上局での機体管理や編隊設定、先導機への追従と編隊飛行を支える機能が説明されている。
確認できた本文の範囲では、試験した機体数、飛行条件、比較対象、通信遅延、編隊位置の誤差などの定量結果は示されていない。映像からの対象機検出も組み込み可能な機能として述べられるが、検出用データや精度の報告は確認できない。したがって、群の規模を増やした場合や対ドローン任務での効果は、この記述だけでは評価できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：施設周辺を観測する異種ドローン群で、地上局から編隊を指定し、各機の位置と観測機のカメラ映像を画面に集める。映像から対象機を探す場合は、別途用意した検出モデルを独立したROS 2ノードとして接続し、検出結果を操作者に示す。
編隊制御自体に学習データとラベルは不要だが、検出モデルの調整には対象環境の撮影映像と対象機の領域を示すラベルが要る。カメラと位置取得手段を備え、機体ごとに映像の受け渡しと通信設定を合わせる。検出性能の向上を示す提案ではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まずGazeboで観測機と汎用機を含む小規模な群を構成し、地上局から編隊を指定する。各機を個別に指示する運用を比較の基準とし、同じ条件で指示から状態表示までの時間、編隊位置のずれ、接続断の回数を記録する。
群制御には学習データとラベルは不要で、各機の位置情報と通信状態を使う。映像検出を含めるなら、カメラで得た対象環境の映像と対象機の領域ラベルを用意し、検出ノードを接続する。実機では位置取得手段と通信設定を機体ごとに合わせ、手動操縦への切り替えも確認する。
限界と課題
著者らは今後の課題として、混雑した通信環境での信頼性と堅牢性を高めるため、私設5G網への移行を挙げる。現在の群内通信は主に私設WLANを使う。通信手段を交換できる設計であることと、5Gで性能を確認したことは区別する必要がある。
編集上の検証事項は、通信断時の各機の挙動、機体間の時刻と位置のずれ、機体数を増やしたときの遅延である。対象機の検出精度や対ドローン任務の効果も、確認できた本文の範囲では判断できない。
