複数の姿勢で使える位置範囲を球で表す、Stewart-Gough機構の計算法
Semi-analytical singularity-free sphere computation
Semi-analytical singularity-free sphere computationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

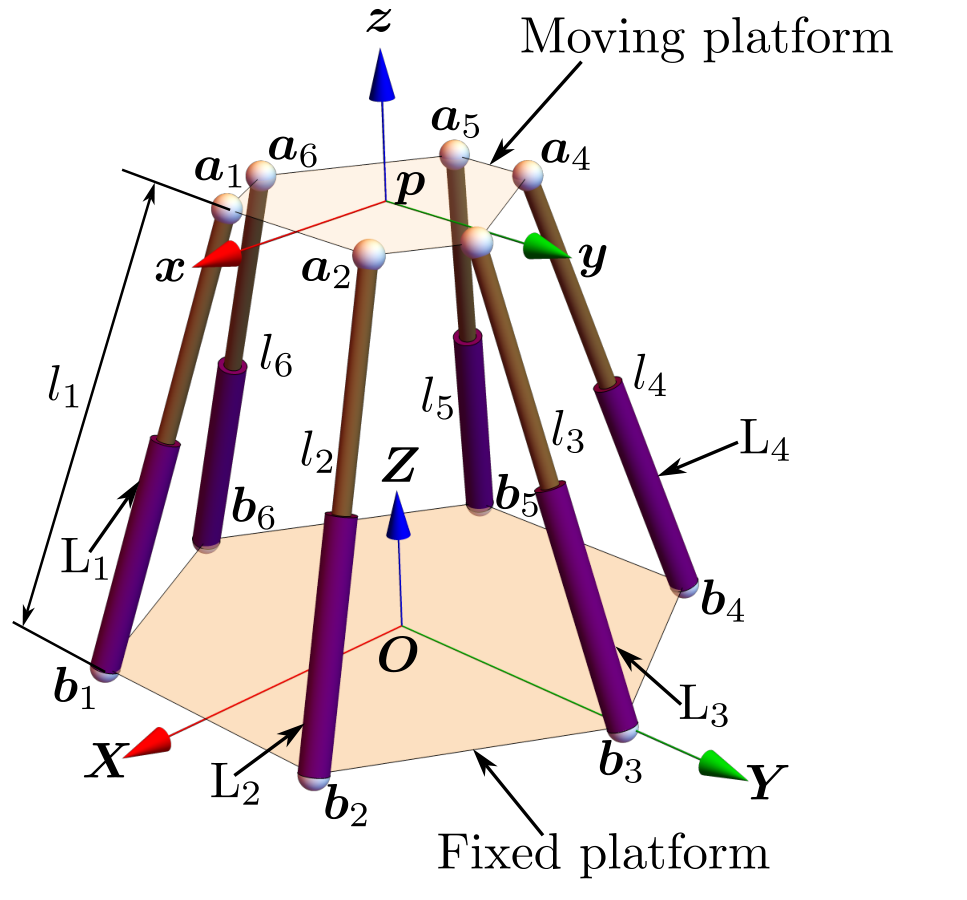

Figure 1 : Schematic of a semi-regular Stewart-Gough platform manipulator
概要
- 指定した姿勢範囲を標本化し、各姿勢で求めた特異点のない球の最小半径を出す。
- 著者らの4設計の計算では、299,940姿勢標本に対する最小半径は1.1560～1.7356だった。
- 半径は姿勢の標本密度に依存し、実機の干渉やAIによる経路計画の性能は検証されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Semi-analytical singularity-free sphere computationの仕組み
- 01機構形状と姿勢範囲
- 02姿勢を標本化
- 03姿勢ごとに球を計算
- 04最小半径を出力
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、6本の伸縮脚で可動台を支えるStewart-Gough機構について、複数の姿勢で特異点を避けられる位置の範囲を求める。ここでの特異点は、可動台に制御できない動きが生じる配置を指す。
経路や機構の設計では、姿勢を変えても共通して使える位置範囲が役立つ。論文はその範囲を、中立位置を中心とする「特異点のない球」の半径で表す。対象は接続点に特定の対称性を持つ半正則型の6-6機構である。
手法
まず固定台と可動台の形状、中立高さ、調べる姿勢範囲を与える。姿勢はロドリゲス・パラメータという回転軸と回転角の表現で記述し、範囲内から有限個を標本として選ぶ。各姿勢では脚が力を伝える関係から特異面、つまり特異点となる位置の境界を求める。
次に、中立位置を中心とし、その特異面に接する最大の球の半径を姿勢ごとに解析的に計算する。中立位置が特異面上にあれば半径はゼロとする。例えば傾きの異なる標本ごとに半径を求め、その最小値を出力する。姿勢ごとの解析計算と範囲の標本化を組み合わせるため、著者らは半解析的な方法と呼ぶ。
新規性
著者らの主張する前進は、可動台の姿勢を一つに固定して求める球を、指定した姿勢範囲の評価に拡張した点にある。各姿勢の球は解析的に計算し、範囲全体は標本を使って扱う。
こうして複数の機構設計を一つの半径で比べられる。ただし、その半径が対象とするのは採用した姿勢標本であり、連続する全姿勢を厳密に調べた値ではない。
従来手法との違い
先行研究には、可動台の姿勢を固定して位置空間の球を解析的に求める方法がある。本論文はその計算を複数の姿勢標本に繰り返し、得られた半径の最小値を使う。
著者らは、一般のGough-Stewart機構をオイラー角で扱う先行研究にも言及する。本研究の対象は半正則型の機構で、姿勢をロドリゲス・パラメータで表す。先行手法との実行時間や精度の直接比較は報告していない。
実験結果
著者らは形状の異なる4種類の半正則型機構を数値計算した。固定台の半径を1として長さを無次元化し、可動台の半径を0.5、中立高さを2.5に統一した。回転角は1～30度を1度刻みで扱い、姿勢標本数は299,940である。
各設計の最小球半径は機構1から順に1.1560、1.4466、1.6039、1.7356、実行時間は9分17秒、9分11秒、9分23秒、9分12秒と著者らは報告する。計算には4.5 GHzのAMD Ryzen 9 7950Xの単一コアを使用した。結果はこの4設計と標本条件に限られ、実機やAI計画器の評価ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：AIが点検作業の移動候補を作る場合に、各候補の可動台位置を球の内外で記録する。入力は対象機構の形状、中立高さ、必要な姿勢範囲と、AIが出した位置・姿勢の候補列。出力は候補ごとの照合結果と、人が確認する候補一覧とする。
AI計画器の学習には対象作業の軌道データと成否ラベルを別途用意し、実機利用には位置・姿勢を測るセンサーと座標合わせが要る。標本間の姿勢や機械的な干渉も確認する運用を想定した応用案であり、論文がAI計画の改善を実証したものではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象機構の固定台・可動台の形状と脚の接続位置、中立高さ、必要な姿勢範囲を集める。同一設計で、まず一つの姿勢に固定した球を比較基準として計算し、姿勢標本を増やしたときの最小半径と計算時間を測る。
AIの移動候補に使うなら、対象作業の軌道データと成否ラベルで計画器を調整し、位置・姿勢センサーの測定値を機構の座標に合わせる。候補が計算した球に入る割合と、標本密度を上げた際に判定が変わる件数を記録する。実機適用前には関節可動域や脚の干渉も別に調べる。
限界と課題
著者らが明示する制約は姿勢の有限標本化である。報告する半径は採用した姿勢標本に対する最小値で、連続する全姿勢で同じ球が成り立つ保証ではない。姿勢の表現方法には180度回転で表現上の特異点があるが、研究では回転角の上限を180度未満に設定する。
編集上の検証事項は、標本を増やしたときの半径の変化、脚同士の干渉、受動関節の可動域、実機の位置誤差である。球はこの研究が扱う特異点についての計算結果であり、これらの制約を含む実機の使用可能範囲として採用するには別の確認が要る。
出典
元のタイトル・要旨を確認する（英語）
A semi-analytical approach for computing the largest singularity-free spheres of a class of 6-6 Stewart-Gough platforms for specified orientation workspaces
This article presents a method for computing the largest singularity-free sphere (SFS) of a 6-6 Stewart-Gough platform manipulator (SGPM) over a specified orientation workspace. For a fixed orientation of the moving platform, the SFS is computed analytically. This process is repeated over a set of samples generated within the orientation workspace, and the smallest among them is designated as the desired SFS for the given orientation workspace. Numerical experiments are performed on four distinct architectures of the SGPM to understand their relative performances w.r.t. SFS volumes over the same orientation workspace. This study demonstrates the potential utility of the proposed computational method both in analysis and design of SGPMs.
