輪形フレームを縮めて狭い開口を通る四回転翼機FlexiQuad
FlexiQuad
FlexiQuadの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

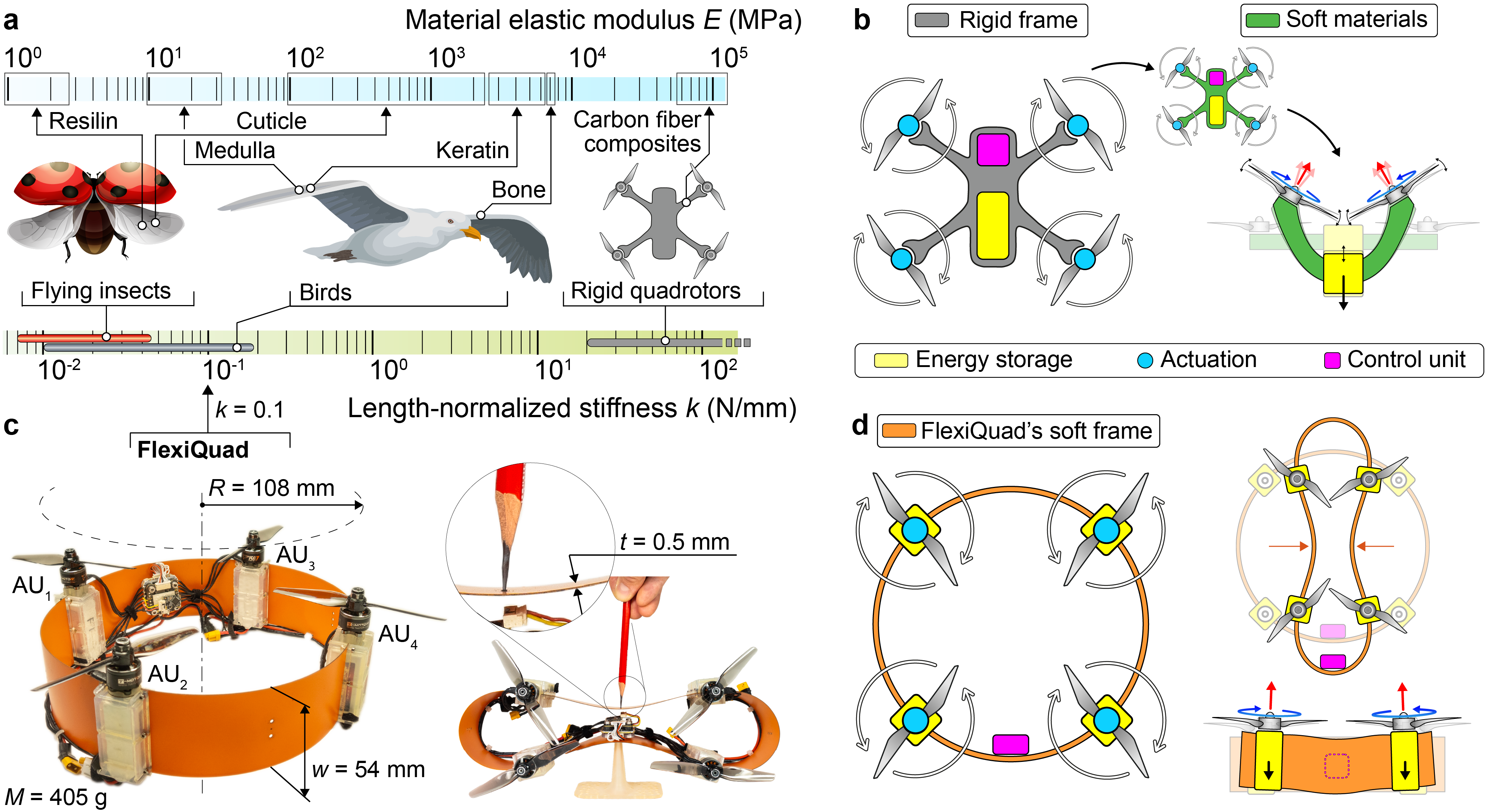

Figure 1: FlexiQuad: a bioinspired class of soft quadrotors. a , Natural flyers’ wings combine rigid and soft materials, resulting in structures that are orders of magnitude more flexible than the frames of conventional quadrotors. Elastic moduli ranges extracted from experimental values in the literature for bird wing bones and primary feather keratin and medulla, resilin-rich tissues in insect wing folds and tendons [ 18 ] , and stiffer insect wings’ chitin-rich and sclerotised cuticles [ 19 , 20 ] . b , Incorporating soft materials into the existing quadrotor frame morphology results in limited out-of-plane rigidity, leading to excessive flexural deformations that ultimately reduce efficiency and agility. c , Perspective and top views of a FlexiQuad model in its nominal and fully deformed configurations, with indication of its radius ( R R ), frame strips width ( w w ), mass ( M M ), stiffness ( k k ), and actuation units (AUs). Its extreme in-plane flexibility allows it to be fully compressed by a fragile pencil lead. d , Despite its high in-plane compliance, FlexiQuad retains sufficient out-of-plane rigidity owing to its anisotropic stiffness and decentralisation of masses beneath the rotors.
概要
- FlexiQuadは、横に縮みやすい輪形フレームと、回転翼付近に分散した電池を組み合わせた四回転翼機である。
- 405 gの試作機は幅180 mmの開口を通過し、飛行試験で3 g超の並進加速度と300 rad/s²超の角加速度を示した。
- 前面衝突の無損傷速度は要旨と本文で記載が食い違う。積載したままの開口通過や配送全体の成功は示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、FlexiQuadの仕組み
- 01操縦指示
- 02糸で輪を圧縮
- 03開口を飛行
- 04通過
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
一般的な四回転翼機は、硬い腕で回転翼を支える。加速時に形を保ちやすいが、狭い開口では機体幅が制約になり、障害物との衝突では損傷や姿勢の乱れが問題になる。
折り畳み機構や保護具は幅や衝撃への対策となる一方、質量と構造の複雑さを増す。著者らは、機体自身を横に縮め、衝撃時にも変形させながら、飛行時の加速を保つ構造を検討した。
手法
FlexiQuadは、薄いガラス繊維の帯をつないだ輪形フレームに、四つの回転翼と電池を分散して取り付ける。横方向には曲がりやすく、回転翼の推力がかかる方向には曲がりにくい「異方性」を使う。電池を中央に集めない配置は、柔らかいフレームにかかる曲げと振動を抑えるための設計である。
狭い開口を飛んで通る実演では、無線の操縦指示を受けたサーボモーターが糸を巻き、滑車を介して輪の幅を縮める。機体は縮んだ形で開口を通過する。衝突時には輪が弾性的に変形し、著者らは衝撃を受ける時間が延びると説明している。
新規性
著者らが提案するのは、薄い帯をつないだ輪形フレームの方向ごとの曲がりやすさと、電池を回転翼の近くへ分散する配置を組み合わせた設計である。横幅を縮められる一方、推力がかかる方向の変形を抑える。
解析と試作機の実験で、加速、開口通過、衝突時の挙動を同じ設計について調べた。著者らは、これらを両立できるフレーム剛性には適正範囲があると報告している。
従来手法との違い
加速性能の解析では、質量と慣性条件が同じ剛体機を比較対象とし、推力重量比が8までの条件で同等の加速度を再現できるとした。推力重量比は、機体の重量に対する最大推力の比である。
斜めの接触実験では、同じ質量・電子系の剛体機と比べた。別のシミュレーションでは、電池を中央に集めた柔らかい機体で振動が増えた。比較の条件と手法が異なるため、これらを一つの飛行性能差としてまとめることはできない。
実験結果
著者らは質量405 g、フレーム剛性0.1 N/mmの試作機を実験した。能動的に圧縮した飛行では幅180 mm、通常時の幅の70%に当たる開口を通過した。飛行試験では最大並進加速度が3 g超、角加速度が300 rad/s²超だった。
本文では、前面衝突の3、4.5 m/sで構造・機能上の損傷がなく、3 m/sで制御部の最大減速度が25.2 gと報告する。斜めの接触実験では、同質量・同じ電子系の剛体機に対し、ピーク荷重は最大39分の1、姿勢を乱すトルクは15分の1だった。要旨には前面衝突5 m/sとの記載もあり、速度に食い違いがある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：人が操縦し、狭い開口の向こうへ救急用品を届ける用途を検討する。入力は測定した開口幅、荷物を載せた機体の寸法、無線の操縦指示で、出力は通過成否と荷物の受け渡し記録とする。
著者らは開口通過と、136 gの救急用品の把持・運搬・解放を個別に示した。荷物を持って開口を通る一連の成功は未確認である。この手動操縦案では学習用データと教師ラベルは設定せず、開口の測定と周囲を観測する手段を用意し、積載状態に合わせて圧縮量と操縦を調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：荷物なしで開口幅を測り、圧縮しない状態と糸で圧縮した状態の通過成否を比べる。次に荷物を加え、通過率、接触回数、通過後の姿勢回復、荷物の保持・解放を記録する。剛体機との比較では質量と開口条件をそろえる。
この手動操縦の検証では学習用データや教師ラベルは設定しない。開口寸法と操縦指示を入力とし、通過と飛行状態を観測する手段を用意する。著者らの位置・速度や衝突時の計測を参考に、積載状態での圧縮量と操縦を調整し、結果を再測定する。
限界と課題
著者らの解析では、柔らかすぎるフレームは内部の硬い部品同士が衝突し、硬すぎるフレームは十分に縮められない。能動的な圧縮で回転翼が近づくと推力効率も下がる。変形をリアルタイムに測り、それに応じて制御する方法は今後の課題とされる。
編集上の検証事項は、積載時の開口通過、繰り返す衝突後の損傷、接触後の姿勢回復である。前面衝突の無損傷速度は、要旨の5 m/sと本文の実験記述の3、4.5 m/sが一致しない。確認できた本文の範囲では、自律認識や配送全体の成功率も示されていない。
出典
元のタイトル・要旨を確認する（英語）
Bioinspired Soft Quadrotors Jointly Unlock Agility, Squeezability, and Collision Resilience
Natural flyers use soft wings to seamlessly enable a wide range of flight behaviours, including agile manoeuvres, squeezing through narrow passageways, and withstanding collisions. In contrast, conventional quadrotor designs rely on rigid frames that support agile flight but inherently limit collision resilience and squeezability, thereby constraining flight capabilities in cluttered environments. Inspired by the anisotropic stiffness and distributed mass-energy structures observed in biological organisms, we introduce FlexiQuad, a soft-frame quadrotor design approach that limits this trade-off. We demonstrate a 405-gram FlexiQuad prototype, three orders of magnitude more compliant than conventional quadrotors, yet capable of acrobatic manoeuvres with peak speeds above 80 km/h and linear and angular accelerations exceeding 3 g and 300 rad/s$^2$, respectively. Analysis demonstrates it can replicate accelerations of rigid counterparts up to a thrust-to-weight ratio of 8. Simultaneously, FlexiQuad exhibits fourfold higher collision resilience, surviving frontal impacts at 5 m/s without damage and reducing destabilising forces in glancing collisions by a factor of 39. Its frame can fully compress, enabling flight through gaps as narrow as 70% of its nominal width. Our analysis identifies an optimal structural softness range, from 0.006 to 0.77 N/mm, comparable to that of natural flyers' wings, whereby agility, squeezability, and collision resilience are jointly achieved for FlexiQuad models from 20 to 3000 grams. FlexiQuad expands hovering drone capabilities in complex environments, enabling robust physical interactions without compromising flight performance.
