一つのモーターで尾を振る魚型水中ロボット：試作機と一関節制御の計画
Underactuated Biomimetic Autonomous Underwater Vehicle for Ecosystem Monitoring
Underactuated Biomimetic Autonomous Underwater Vehicle for Ecosystem Monitoringの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

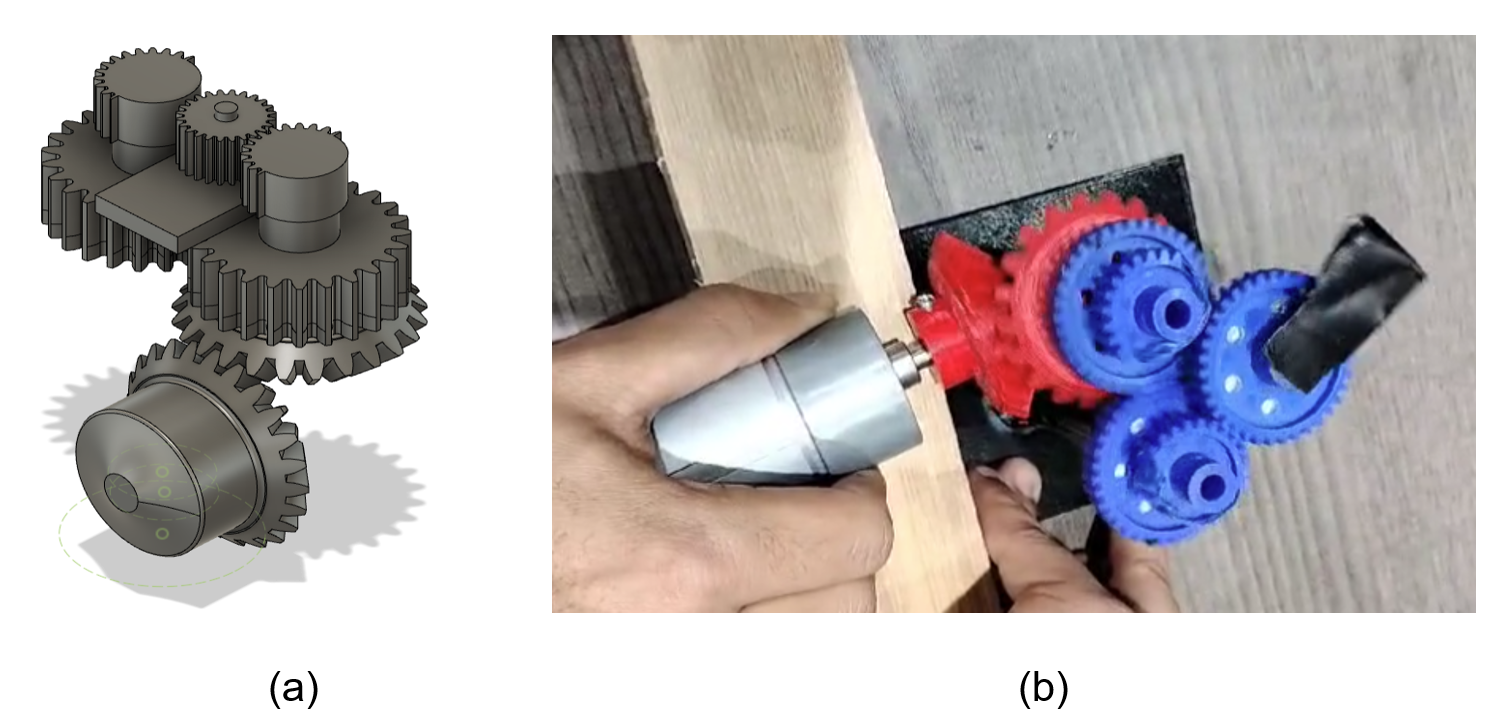

Fig. 1: (a) Design of the tail oscillation mechanism and its initial prototype is presented in (b)
概要
- 単一モーター、歯車、二本のケーブルで尾を左右に振る魚型水中ロボットの初期設計を示した。
- FishGymではコイ型モデルの背骨の駆動関節を四つから一つに減らし、強化学習による航行制御を計画している。
- 水中での推力測定と航行性能の数値評価は、確認できた本文の範囲では報告されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Underactuated Biomimetic Autonomous Underwater Vehicle for Ecosystem Monitoringの仕組み
- 01モーターの連続回転
- 02歯車で交互に駆動
- 03二本のケーブルを引く
- 04尾が左右に揺れる
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、尾を振って泳ぐ魚型水中ロボットを、海水域と淡水域の生態系観測に使うための機構と制御を検討する。少ない駆動箇所で魚体を動かす設計を示し、進路や向きを制御する方法を提案している。
著者らは、水中ロボットの学習に使えるデータが限られ、実験費用も高いことを課題に挙げる。そのため、尾の機構を試作するとともに、航行の制御を試す場として魚の泳ぎを再現するシミュレーターを使う。
手法
機体では、傘歯車で回転の向きを変え、歯を一部削った平歯車などで左右交互の動きを作る。二本のケーブルが尾の駆動部分を交互に引き、後方の柔軟な部分も曲がる。「劣駆動」は、動く関節の数より駆動する箇所が少ない構成を指す。
制御の検討には、魚体の動きを計算するFishGymを使う。著者らは駆動しないひれを持つコイ型モデルを選び、背骨の四つの駆動関節のうち尾に近い一つだけを操作する設定にした。目標への移動などを試し、行動の結果から操作を学ぶ「強化学習」を適用する計画である。
新規性
著者らが示す機械設計上の変更は、単一モーターから二本のケーブルへ動きを伝え、交互に引くための歯車機構にある。単一モーターと柔軟な尾を使う構想自体は先行研究にもある。
制御面では、FishGymの魚体モデルで背骨の四つの駆動関節を一つに減らした。これを使った強化学習の成果や推進効率の改善は、確認できた本文の範囲では報告されていない。
従来手法との違い
機械設計の参照先として著者らが挙げるBergらの魚型ロボットも、単一モーター、ケーブル駆動、受動的に曲がる尾を使う。今回の設計では、回転の伝達と二本のケーブルを交互に引く機構を変更している。
制御の出発点はFishGymの、ひれを駆動しないコイ型モデルである。背骨の四つの駆動関節のうち三つを受動関節に変え、尾に近い一つを駆動する。先行機や四関節制御に対する性能差の測定値は示されていない。
実験結果
著者らが示したのは尾の機構の初期試作と、FishGym上で魚体が取る姿勢の例である。尾を水に浸し、振動数を変えて推力を測る実験は計画段階にある。駆動部を水面上に置く条件も記されているが、推力の測定値はない。
航行の評価項目として、目的地への移動効率、指定経路との一致、旋回を含む姿勢制御を挙げる。確認できた本文の範囲では、学習後の結果、数値の算出方法、四関節制御との比較値は示されていない。一関節でどの程度航行できるかは判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：淡水域の決められた経路を巡る観測機を想定する。入力は目標経路と機体の位置・向き、出力は尾への駆動指令と記録した航跡とする。経路を追えることを確認してから、観測データの取得を検討する。
この用途に必要な水中の学習データや航跡データ、位置・向きを測るセンサーは本文に指定がない。経路を正解データとして用意し、現場で使う計測方法を決め、シミュレーションの魚体と試作機の動きの差を調整する必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：FishGymで目標経路と初期姿勢をそろえ、一関節制御と元の四関節制御の航跡を比べる。目的地への到達、経路からのずれ、向きの変化を記録し、同じ条件で差を確認する。これは論文で報告された比較実験ではない。
学習用には魚体の状態と目標位置・経路を用意し、経路追従の検証用には目標経路を正解データとする。実機では位置・向きを記録するセンサーを選定し、尾の動きを測ってシミュレーションを調整する。水中試験では振動数ごとの推力も記録する。
限界と課題
著者らは尾の機構を初期設計として示し、水中で振動数を変えた推力測定と、FishGymでの強化学習による航行評価を今後の検証として記している。航続時間、経路追従精度、生態系観測での運用結果は報告していない。
編集上の検証事項は、同じ条件で測る推力と消費電力、旋回時の航跡、流れのある水中での安定性である。実機へ制御を移す前には、ケーブルの動きや尾の曲がり方がシミュレーションとどれほど違うかも確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Underactuated Biomimetic Autonomous Underwater Vehicle for Ecosystem Monitoring
In this paper, we present an underactuated biomimetic underwater robot that is suitable for ecosystem monitoring in both marine and freshwater environments. We present an updated mechanical design for a fish-like robot and propose minimal actuation behaviors learned using reinforcement learning techniques. We present our preliminary mechanical design of the tail oscillation mechanism and illustrate the swimming behaviors on FishGym simulator, where the reinforcement learning techniques will be tested on
