透明・反射物の深度を補完するHDCNet：公開データでの精度と把持実験の確認点
HDCNet
HDCNetの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

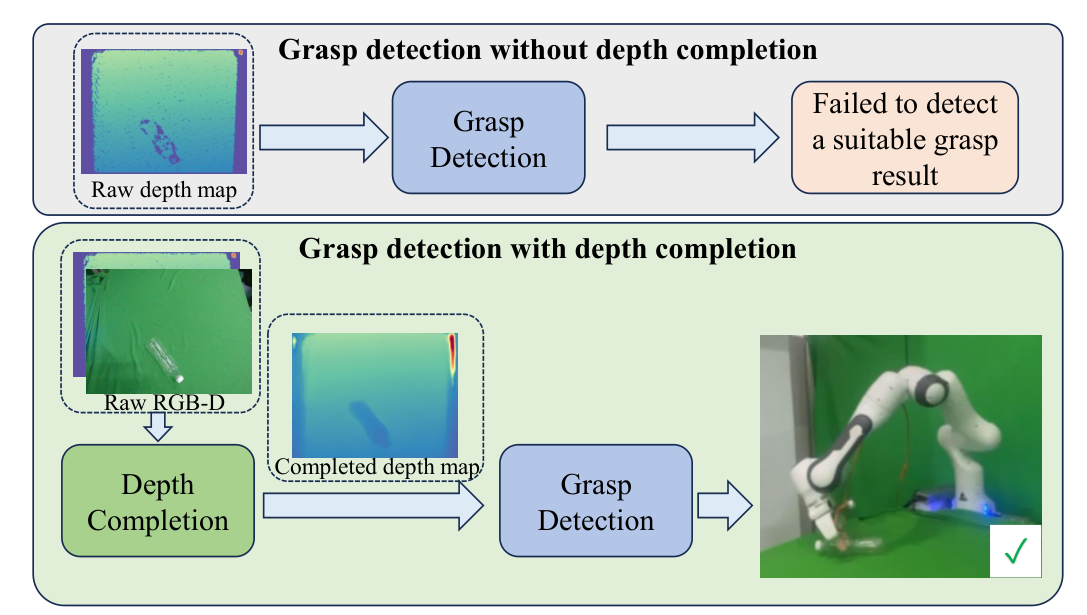

Fig. 1: Comparison of grasp detection for transparent and reflective objects with and without depth completion.
概要
- HDCNetはカラー画像と欠損深度を二枝で処理し、浅い層と最深部で特徴を融合して深度画像を補完する。
- TransCGではTDCNetと三つの誤差指標の表示値が同じで、閾値精度δ1.05はHDCNetが92.70、TDCNetが92.25だった。
- 著者らは把持成功率の最大60％増を報告するが、確認できた本文の範囲では、その比較条件を特定できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、HDCNetの仕組み
- 01カラー画像・欠損深度
- 02二枝で特徴抽出
- 03浅層で融合
- 04最深部で融合
- 05補完深度を出力
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
HDCNetは、透明な物や強く反射する物で欠けた深度を、画像と残った測定値から補う手法である。深度とはカメラから物体表面までの距離を表す。光が透過・屈折したり、受光部とは別の方向へ反射したりすると、深度センサーには誤った値や空白が生じる。
ロボットが物をつかむには、表面の位置を見積もる必要がある。距離の空白が多いと把持位置を判断する材料が減るため、カラー画像の手掛かりと有効な深度測定値を合わせて、深度画像を補完することが課題になる。
手法
入力はカラー画像と欠損のある深度画像で、出力は距離を補った深度画像である。Swin Transformerを用いる枝はRGB-Dの画像情報から広い範囲の関係を捉え、ResNetという畳み込みニューラルネットワークの枝は深度から近隣の形状を捉える。例えば透明容器で測定値が抜けた部分を、画像の見た目と周囲に残る深度を手掛かりに補う。
浅い層では、特徴の成分ごとに重みを付けて両枝の情報を足す。最深部では再び融合した後、位置間の関係に重みを付けるTransformerの注意機構と、系列の関係を処理するMambaを通す。デコーダーが異なる大きさの特徴を統合して深度画像に戻す。学習には正解深度との画素単位の誤差と、表面の向きを合わせるための誤差を使う。
新規性
HDCNetの提案点は、TransformerとCNNの二枝で取り出した特徴を、浅い層と最深部で異なる方法で融合する構成にある。浅い層では、特徴の成分ごとに重みを付け、強調した情報を足し合わせる。
最深部では、その融合処理に続けてTransformerの注意機構とMambaを組み合わせる。著者らは、近くの形状情報と画像内の離れた位置の関係を併用し、深度を補う設計としている。
従来手法との違い
比較対象の一つであるTDCNetは、TransCGとClearGraspの両方の結果表に載っている。HDCNetのデコーダーは著者らによればTDCNetにおおむね沿い、主な構成上の違いは浅層の融合と、最深部のTransformer・Mambaによる融合にある。
TransCGではTDCNetと三つの誤差指標の表示値が同じで、HDCNetの閾値精度は高い。実画像のClearGraspではHDCNetの誤差は低い一方、閾値1.25の精度はTDCNetが高い。優劣はデータと指標を指定して読む必要がある。
実験結果
著者らはTransCGとClearGraspで深度補完を評価した。TransCGには57,715枚のRGB-D画像が含まれる。結果表では、HDCNetとTDCNetのRMSE・REL・MAEはともに0.012・0.017・0.008で、閾値精度δ1.05は92.70対92.25だった。RMSE・REL・MAEは深度の誤差、δは基準深度との比が指定範囲に収まる画素の割合を示す。
実画像のClearGraspでは、HDCNet対TDCNetのRMSEは0.021対0.022、δ1.05は84.60対82.26、δ1.25は99.72対99.85だった。把持実験については、著者らは机上の透明・反射物9点に各5回試行し、成功率が最大60％増えたと報告する。ただし、その増加の比較条件は確認できた本文の範囲では特定できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：透明な樹脂容器を机上からつかむ工程を想定する。現場のRGB-Dカメラで撮ったカラー画像と欠損を含む深度画像を入力し、HDCNetが出した補完深度を把持位置の推定器に渡す。出力する把持候補と実際の成否を物体ごとに記録する。
現場への適用には、同じカメラで撮影した学習画像、正解深度のラベル、把持成否の記録が要る。照明や容器の違いに合わせて学習・調整したうえで、元の深度を使う場合と比べる。成功率の改善は検証すべき仮説である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象工程のRGB-Dカメラを使い、容器の種類と照明条件を記録しながら、カラー画像、欠損深度、正解深度のラベルを集める。正解深度から学習に必要な表面の向きを得られるか確認し、現場画像に合わせてモデルを学習・調整する。
まず同じ評価画像で、元の深度を基準に補完後のRMSE・REL・MAEと閾値精度を測る。次に同じ把持推定器へ元の深度と補完深度をそれぞれ入力し、物体別の成功回数を比べる。把持成否のラベルを残し、学習に使わなかった容器や照明でも確かめる。
限界と課題
著者らは、この分野の課題として、材質・照明・視点が変わった場合の汎化や、高品質な学習データの不足を挙げている。これはHDCNet単体について失敗を実証した記述ではない。公開データでの結果から、任意の現場で同じ精度が出るとは判断できない。
編集上の検証事項は、把持成功率の比較対象、集計方法、物体別の結果である。著者らは最大60％の増加を報告するが、確認できた本文の範囲では把持実験の説明が途中で終わっており、その数値に対応する比較条件を特定できない。
出典
元のタイトル・要旨を確認する（英語）
HDCNet: A Hybrid Depth Completion Network for Grasping Transparent and Reflective Objects
Depth perception of transparent and reflective objects has long been a critical challenge in robotic manipulation.Conventional depth sensors often fail to provide reliable measurements on such surfaces, limiting the performance of robots in perception and grasping tasks. To address this issue, we propose a novel depth completion network,HDCNet,which integrates the complementary strengths of Transformer,CNN and Mamba architectures.Specifically,the encoder is designed as a dual-branch Transformer-CNN framework to extract modality-specific features. At the shallow layers of the encoder, we introduce a lightweight multimodal fusion module to effectively integrate low-level features. At the network bottleneck,a Transformer-Mamba hybrid fusion module is developed to achieve deep integration of high-level semantic and global contextual information, significantly enhancing depth completion accuracy and robustness. Extensive evaluations on multiple public datasets demonstrate that HDCNet achieves state-of-the-art(SOTA) performance in depth completion tasks.Furthermore,robotic grasping experiments show that HDCNet substantially improves grasp success rates for transparent and reflective objects,achieving up to a 60% increase.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
