海底地形と音の広がり方を入力し、水中の伝搬損失を地図にするHankel-FNO
Hankel-FNO
Hankel-FNOの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

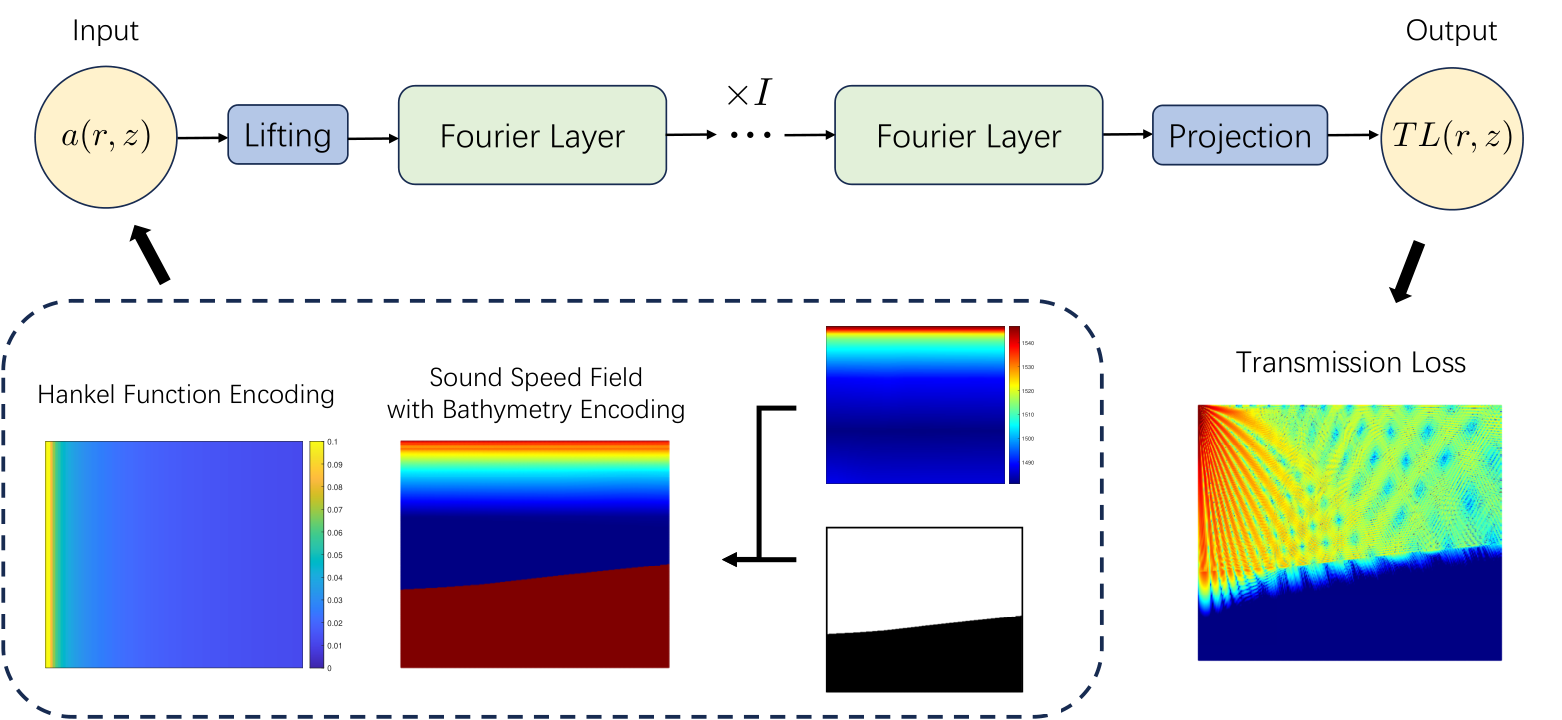

Figure 2: The architecture of Hankel-FNO, where FNO serves as the backbone. Hankel function encoding and SSFs with bathymetry encoding are the input, and transmission losses are the output. In the context of acoustic charting, we mainly consider the variation in transmission losses with respect to range r r and depth z z , so the spatial coordinate is defined as x = ( r , z ) x=(r,z) .
概要
- Hankel-FNOは、海底地形を反映した音速場とハンケル関数の振幅から、距離・深さ別の伝搬損失を直接推定する。
- 著者らは、数値解法に対する速度と、データだけで学ぶ代替法に対する精度の優位性を報告し、長距離予測への寄与も述べる。
- 確認できた本文の範囲では結果表がなく、誤差や速度の差、追加学習に要したデータ量を数値で確認できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Hankel-FNOの仕組み
- 01音速場・海底地形・周波数
- 02地形と波の広がりを符号化
- 03FNOで空間処理
- 04伝搬損失地図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
水中音響マップは、音源からの距離と深さに応じた音の伝わり方を示し、センサー配置や自律航行の経路検討に使われる。伝搬損失は、伝わる間に音がどれだけ弱まるかを表す量である。数値解法で細かな干渉模様まで計算すると、広い海域や多数の条件を扱う際に負担が増す。
学習済みモデルによる代替にも、固定した解像度への依存や、明示的な方程式を必要とする手法の制約がある。著者らは、距離と海底地形の影響を入力に取り込み、伝搬損失を直接推定する方法を検討した。
手法
Hankel-FNOは、距離と深さごとの音速場を受け取り、海底より深い位置の音速を堆積層の値に置き換える。さらに、音源周波数と距離からハンケル関数の振幅を計算し、深さ方向へ並べる。これは円筒状に広がる波の距離による変化を入力に表す方法である。著者らの実験では堆積層の音速を毎秒1700メートルとした。
この二つの入力に距離・深さの座標を加え、FNO（フーリエ・ニューラル・オペレーター）へ渡す。FNOは分布から分布への対応を学び、分布を波の成分に分けるフーリエ変換を使って離れた位置の関係を処理する。例えば途中で海底が深くなる海域のデータを与えると、各距離・深さの伝搬損失地図を出力する。
新規性
著者らの提案は、海底地形を反映した音速場と、円筒状に広がる波を表すハンケル関数の振幅を、FNOの二つの入力にする点にある。出力を音圧ではなく伝搬損失に定め、対象を直接支配する方程式を用意せずに地図を推定する。
ハンケル関数の位相は距離に応じて急変し、学習を難しくするとして使わない。海底より深い領域は音速を堆積層の値に置き換え、地形の境界を音速場に表す。
従来手法との違い
従来の数値解法RAMは、音圧を計算してから伝搬損失を求める。著者らによれば、干渉による細かな模様を表す場合や、環境・音源条件を変えて地図を繰り返し作る場合に計算負担が増す。Hankel-FNOは学習後、一度のモデル実行で地図を出す。
本文は、入力を出力へ直接対応させるUNet型手法や、音速場だけを入力するFNOも取り上げる。提案法は伝搬と海底地形の情報を入力に加えるが、確認できた本文の範囲では、それぞれとの差を示す数値は確認できない。
実験結果
著者らは、実海域のデータを用いた数値実験で、従来の数値解法より推定が速く、データだけで学ぶ代替法より正確だったと報告する。長距離予測での優位性、ハンケル関数の入力を外す比較による精度への寄与、異なる環境や音源条件への少量データでの追加学習も述べている。
確認できた本文の範囲では結果表と実験節の詳細がない。データ件数と学習・評価の分割、評価指標、速度の測定条件、差の数値は確認できない。このため、報告された優劣の大きさや、新しい海域へ適用できる範囲は定量的に判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：自律航行する水中機の通信経路を検討する担当者が、候補海域の距離・深さ別の音速場、海底地形、対象周波数を使い、伝搬損失の地図を作る。地図を候補経路に重ね、音が弱まりやすい区間を確認する運用を想定する。
この用途には対象海域の音速・地形データに加え、学習や調整に使う正解の伝搬損失地図が要る。音源の深さも事例ごとに記録し、新しい音源条件では対応する正解例で追加学習する。経路判断に役立つかは別途確かめる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象海域を一つ選び、距離・深さ別の音速場、海底地形、音源の周波数と深さを記録する。同じ条件に対応する正解の伝搬損失地図を学習用と評価用に分け、似た地形と固定した音源条件で学習する。条件を変える際は、その条件の正解例で追加学習する。
比較の基準には本文で挙がるRAMと、音速場だけを入力するFNOを置く。評価用地図とのずれを距離別、特に長距離で測り、同じ出力範囲と計算条件で地図一枚当たりの所要時間を比べる。追加学習に使った正解例の数と、条件変更後の誤差も記録する。
限界と課題
著者らは、海域や時期による環境の変化、音源の深さや周波数の違いが伝搬模様を変え、幅広い条件をまとめて学習するには多くのデータが必要だと述べる。そのため、似た海底地形と固定した音源条件で事前学習し、新しい条件では追加学習する方式を採る。
編集上の検証事項は、未知の地形や音源条件での誤差、長距離での局所的なずれ、追加学習に必要な正解例の量である。確認できた本文の範囲では結果表と実験節の詳細がなく、実運用に必要な精度や速度を判断できない。
出典
元のタイトル・要旨を確認する（英語）
Hankel-FNO: Fast Underwater Acoustic Charting Via Physics-Encoded Fourier Neural Operator
Fast and accurate underwater acoustic charting is crucial for downstream tasks such as environment-aware sensor placement optimization and autonomous vehicle path planning. Conventional methods rely on computationally expensive while accurate numerical solvers, which are not scalable for large-scale or real-time applications. Although deep learning-based surrogate models can accelerate these computations, they often suffer from limitations such as fixed-resolution constraints or dependence on explicit partial differential equation formulations. These issues hinder their applicability and generalization across diverse environments. We propose Hankel-FNO, a Fourier Neural Operator (FNO)-based model for efficient and accurate acoustic charting. By incorporating sound propagation knowledge and bathymetry, our method has high accuracy while maintaining high computational speed. Results demonstrate that Hankel-FNO outperforms traditional solvers in speed and surpasses data-driven alternatives in accuracy, especially in long-range predictions. Experiments show the model's adaptability to diverse environments and sound source settings with minimal fine-tuning.
