電極をらせん状に巻き、電圧でロボット指の曲がりにくさを調節する
Helically Wound Structured Electrostatic Layer Jamming
Helically Wound Structured Electrostatic Layer Jammingの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

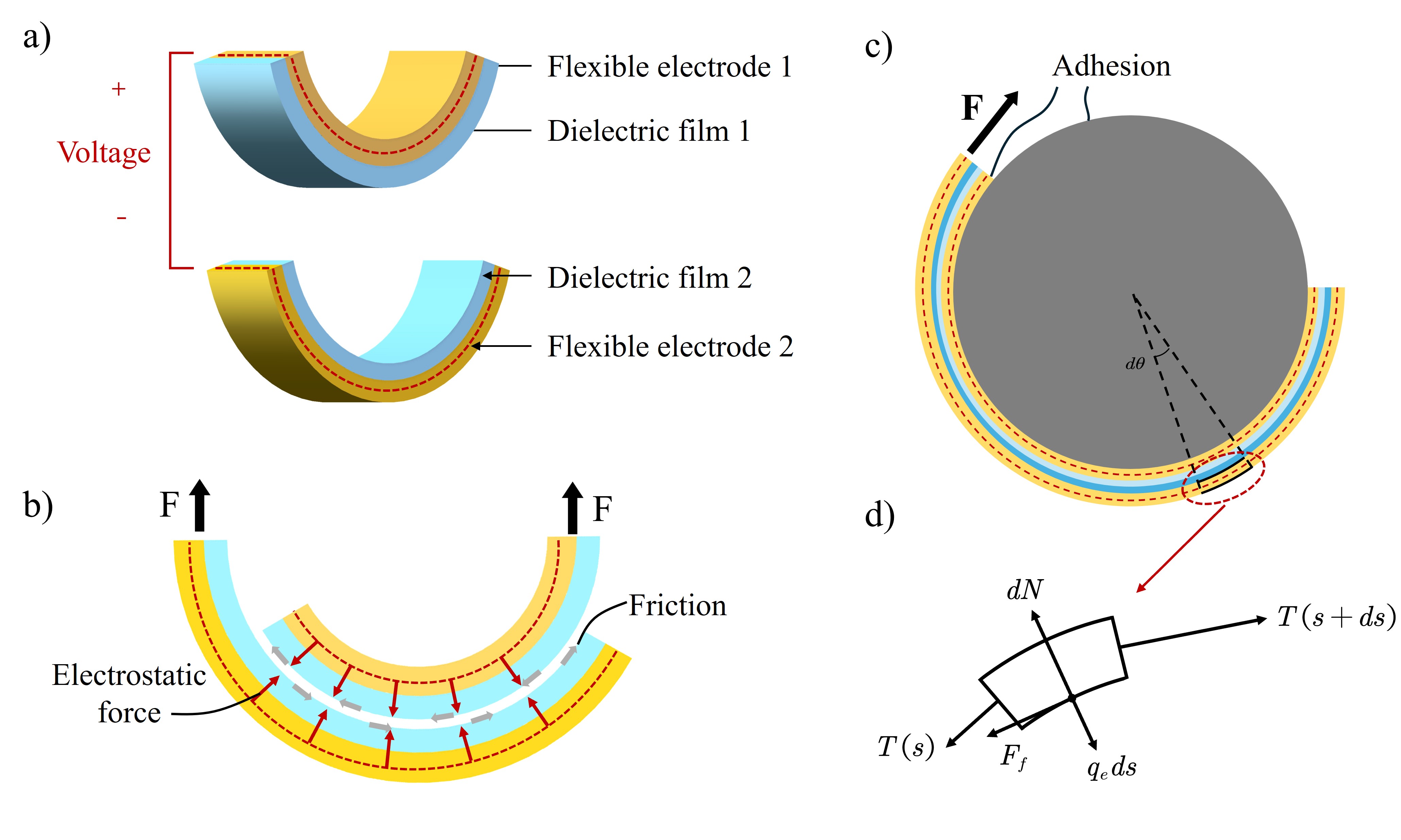

Fig. 1 : Structural schematic diagram of HWS-ELJ. a) Main structure: two electrode sheets with PI films attached. b) Principle of variable stiffness of the HWS-ELJ. c) Force on a unit electrode during relative sliding. d) Diagram of force analysis on an infinitesimal section of the wound electrode.
概要
- 絶縁した電極を円筒へらせん状に巻き、電圧で電極間の摩擦と指の曲がりにくさを調節する。
- 巻き角450度の試験片では電圧上昇に伴って終端張力が増え、初期張力1ニュートンの条件で12ニュートンを超えたと著者らは報告する。
- 指の試作機でも電圧上昇に伴う曲げ角度の低下傾向が示された一方、張力の実測値は理論予測を大きく上回った。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Helically Wound Structured Electrostatic Layer Jammingの仕組み
- 01電圧と初期張力
- 02円筒上の電極を吸着
- 03接触面の摩擦が増加
- 04指の曲がりを抑制
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボット指には、物に触れるときの曲がりやすさと、荷重を支えるときの曲がりにくさが求められる。作業に応じて硬さを変える機構を、小さな関節に収められるかが課題となる。
静電層ジャミングは、電圧で重ねた電極を引き寄せ、接触面の摩擦を増やして滑りを抑える方式だ。著者らは、従来の平面型で十分な硬さの変化を得るには、広い電極面積や多層構造が必要になると説明する。
手法
絶縁膜を付けた二つの柔らかい電極を、絶縁性の円筒上でらせん状に接触させる。一方は円筒に固定し、もう一方は初期張力をかけて巻く。電圧を印加すると電極同士が引き合い、接触面を押し付ける力と摩擦が増すため、巻いた電極は滑りにくくなる。著者らは、電極の各部分に働く張力、摩擦、静電気による引力から、終端の張力を計算した。
指の試作機では、巻いた電極の片端をばね、他端を指の動く節につなぐ。例えば指先に同じ荷重をかけて電圧を上げると、電極間の滑りが抑えられ、指を曲げるにはより大きな力が要る。ばねは巻いた電極に初期張力を与える。ここでいう硬さは、外力に対する変形のしにくさを指す。
新規性
著者らが提案するHWS-ELJは、絶縁した二つの電極を円筒上でらせん状に接触させる構造である。電圧による電極間の引力と、巻き付けによって生じる摩擦を組み合わせる。
著者らの理論モデルでは、巻き角を増やすと終端張力が指数関数的に増える。同じ電極接触面積なら平面型より大きな硬さの変化を得られるという主張だが、確認できた本文の範囲では、両構造を同一条件で実測比較した数値はない。
従来手法との違い
比較対象は、柔らかい電極を平面状に重ねる従来の静電層ジャミングである。著者らは、平面型では十分な硬さを得るために広い電極面積や多層構造が必要となり、小さな関節への組み込みを妨げると説明する。
提案構造は円筒の表面を利用し、巻き角に伴う摩擦の増加も利用する。本文にある電圧別の張力試験は、提案構造の実測値と理論値を照らし合わせたものであり、平面型に対する性能差の実測値ではない。
実験結果
著者らは巻き角450度の試験片で、25、50、100グラムの重りを初期荷重とし、1000～3800ボルトを400ボルト刻みで印加して終端張力を調べた。各条件を5回測り、平均と標準偏差を示した。実測の力は電圧とともに増え、理論値と定性的な傾向は一致したが、値には大きな差があったという。
初期張力1ニュートンの条件では、電圧印加時の終端張力が12ニュートンを超えたと報告する。別の指試作機では、指先に異なる荷重をかけ、電磁式センサーで曲げ角度を測った。著者らによると、荷重が増すほど曲げ変位は増え、電圧を上げると荷重と曲げ角度の関係を示す曲線は下方へ移った。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：壊れやすい部品を支えるロボット指で、部品に触れる前と保持中の曲がりにくさを切り替える。入力は部品ごとの荷重と印加電圧、出力は保持中の指の曲げ角度と、部品を保持できたかの記録とする。
必要な元データは対象部品の重さと許容変形量である。機械学習用の教師ラベルは不要だが、検証用には保持の成否を記録し、指先の角度センサーと荷重測定手段を用意する。ばねの初期張力と電圧を対象物に合わせて調整し、この用途で役立つかを確かめる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象部品の重さと許容変形量を元データとして集め、試作指に同じ荷重をかけて曲げ角度を測る。指先の角度センサーと荷重測定手段を使い、電圧を変えて各条件を繰り返す。機械学習用の教師ラベルは設けず、保持の成否は評価用に記録する。
基準は電圧をかけない同じ指とし、曲げ角度の平均とばらつき、保持できた回数を比べる。対象部品に合わせてばねの初期張力と電圧条件を調整し、張力の実測値と理論値の差も記録する。
限界と課題
著者らは、張力の実測値が理論予測を大きく上回ったと報告する。理論モデルで省いた電極端部の効果に加え、接触面に生じる局所的な圧力低下と大気圧の影響を、その理由として挙げている。理論式だけで実機の力を見積もる際には、この差が残る。
編集上の検証事項は、繰り返し曲げた後の特性、電圧変更後の応答、使用条件、対象物を保持したときの再現性である。確認できた本文の範囲では、指の荷重・電圧・曲げ角度の傾向は示されるが、長期使用時の測定結果は確認できない。
