手描き線から鎖の芯を取り出す：SketchRodGSによる3Dシーン編集
SketchRodGS
SketchRodGSの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

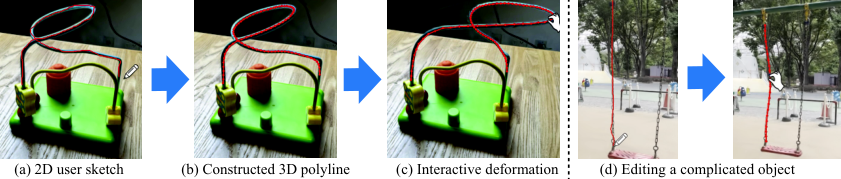

Figure 1. Given a user’s sketch (a) on a Gaussian splatting model, the system constructs a 3D polyline for elastic rod simulation (b), where the user can deform it by pulling it (c). It is possible to capture and edit complex shapes such as chains (d).
概要
- 手描き線に沿って画面上の経路を探し、細い物体の弾性棒計算に使う3D折れ線を作る。
- 著者らは10件の実環境データを収集し、手描き線の処理時間を各例でおおむね0.5秒と報告した。
- 遮蔽処理は失敗する場合があり、抽出対象の半径は利用者が指定する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SketchRodGSの仕組み
- 01細い物体への手描き線
- 02画素の経路探索
- 033D折れ線の整形
- 04弾性棒用3D折れ線
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
SketchRodGSは、3Dシーンに写る鎖や管などの細い部分から、曲がり方を計算するための芯となる折れ線を取り出す。ガウシアンスプラッティングとは、多数の小さな粒子を重ね、見る位置に応じた画像を表す方法である。
粒子には物体のつながりを示す情報がなく、配置にもノイズがある。一方、細い物体を弾性棒として動かす計算には、形に沿い、辺の長さがそろった折れ線が要る。見た目を表すシーンから、その計算に使える形を得ることが課題だった。
手法
利用者は表示中の細い物体に沿って線を描き、半径を指定する。システムは各画素で見た目への寄与が最大の粒子を記録し、線の始点から終点まで隣接画素を結ぶ経路を探す。評価するのは対応する粒子の3D中心間の距離と、手描き線からの画面上の距離である。動的計画法は、途中までに求めた結果を再利用して経路を計算する方法を指す。
例えば鎖をなぞると、経路に対応する粒子中心をつないで3D折れ線を作り、滑らかにして指定した辺の長さで点を配置し直す。画面上で鎖が重なる箇所では、大きな奥行きの飛びを避け、隠れた区間の先から探索を再開する。さらに指定半径内の粒子を選び、折れ線の変形を近くの粒子へ反映して動かす。
新規性
著者らが提案するのは、ガウシアン粒子のつながりを3D空間で直接探す代わりに、表示画像の隣接画素をたどって経路を求める方法である。経路には、粒子中心間の3D距離と、手描き線からの画面上の距離を反映する。
画面上で細い物体が交差したり隠れたりする場合には、大きな奥行きの飛びを避け、隠れた区間の先から探索を再開する。得た経路を弾性棒の計算に使う3D折れ線へ変換する点までが提案に含まれる。
従来手法との違い
論文の比較対象は、各粒子の3D中心から距離が近い8個を接続候補とし、提案法と同じ経路の重みで探索する方法である。提案法では候補を画面上の隣接8画素から選ぶ。
掲載された比較例では、3D近傍を使う方法は途中で停止し、提案法は入力線の全体を覆う経路を得た。比較対象はPython実装であり、処理時間の数値を両方式の一般的な速度比として扱うことはできない。
実験結果
著者らは、鎖、管、柱など細い物体を含む実環境のガウシアンスプラッティング用データを10件収集した。学習画像は著者のiPhone 15 Proで撮影したフルHD画像で、実験時の画像解像度は960×540だった。論文は編集例と、3D近傍の粒子から経路を探す方法との比較を示している。
著者らによると、手描き線の処理には各例でおおむね0.5秒を要した。比較例では、Python実装の3D近傍法は経路の途中で停止するまでに13秒を要し、この時間には探索用の構造を作る時間を含まない。確認できた本文の範囲では、経路の正確さを測る数値指標は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：撮影した鎖を3Dシーン内で引っ張る映像制作を想定する。元のシーンを作る学習データには撮影用カメラによる複数視点の画像を使い、抽出時の正解ラベルは用意しない。評価用には人手で鎖の中心線を記録する。
編集者は鎖に沿って線を描き、対象に合わせて半径と折れ線の辺の長さを調整する。出力された3D折れ線を引っ張って変形を作り、元の見た目から不自然に外れないかを確認する。制作工程で役立つかは、この用途での検証が必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：鎖を撮影用カメラで複数視点から写し、その画像を学習データとしてシーンを用意する。抽出に正解ラベルは使わず、評価用には人手で中心線を記録する。対象に合わせて半径と折れ線の辺の長さを調整する。
同じ手描き線に対し、提案法と3Dで近い8粒子を候補にする方法を試す。終端まで到達したか、評価用中心線からどれだけ外れるか、処理時間を記録する。重なりのある視点では描き直し回数も測り、折れ線を変形した後の見た目を確認する。
限界と課題
著者らは、隠れた部分の処理には経験的な判定が含まれ、ときに失敗すると述べている。その場合は、線を描き直すか、遮蔽の少ない視点からやり直す。鋭い曲がりでは細長い粒子が見た目の乱れとして現れることも報告している。
対象の半径は現状、利用者が指定する。編集上の検証事項は、重なりや視点の違いによる経路の安定性、半径調整と描き直しに要する時間、変形後の見た目である。これらについて、確認できた本文の範囲では定量的な評価結果は示されていない。
出典
元のタイトル・要旨を確認する（英語）
SketchRodGS: Sketch-based Extraction of Slender Geometries for Animating Gaussian Splatting Scenes
Physics simulation of slender elastic objects often requires discretization as a polyline. However, constructing a polyline from Gaussian splatting is challenging as Gaussian splatting lacks connectivity information and the configuration of Gaussian primitives contains much noise. This paper presents a method to extract a polyline representation of the slender part of the objects in a Gaussian splatting scene from the user's sketching input. Our method robustly constructs a polyline mesh that represents the slender parts using the screen-space shortest path analysis that can be efficiently solved using dynamic programming. We demonstrate the effectiveness of our approach in several in-the-wild examples.
