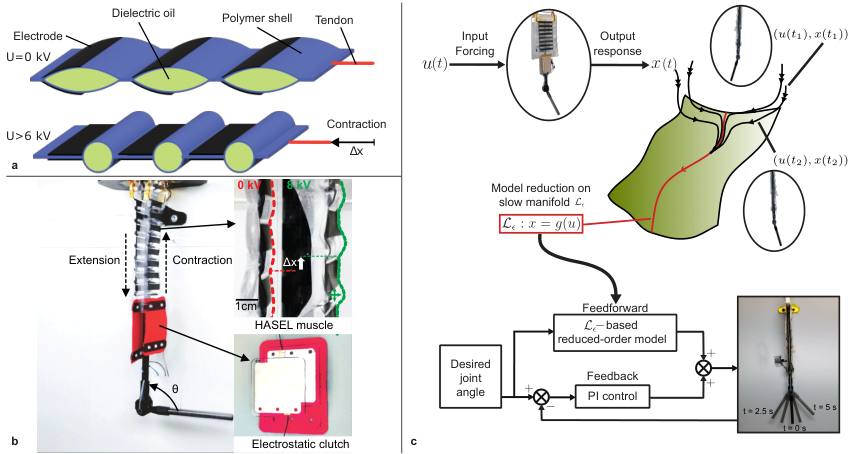

Figure 1 : Overview of data-driven slow manifold modeling and control for antagonistic artificial muscles. ( a ) HASEL actuator working principle: a flexible polymer shell filled with dielectric oil and covered by electrodes; applying voltage (up to U = 8 U=8 kV) generates electrostatic pressure that redistributes the fluid, producing axial contraction Δ x \Delta x against a tendon load. ( b ) Experimental platform: antagonistic musculoskeletal joint actuated by HASEL artificial muscles paired with electrostatic clutches, enabling bidirectional motion and variable stiffness; θ \theta denotes the joint angle. The inset shows the contraction Δ x \Delta x at 0 kV and 8 kV. ( c ) Data-driven modeling and control: pronounced time-scale separation allows trajectories to rapidly converge onto a low-dimensional slow manifold ℒ ϵ \mathcal{L}_{\epsilon} , learned directly from forced-response trajectories. The learned polynomial map x = g ( u ) x=g(u) relates control input u ( t ) u(t) to system state x ( t ) x(t) . The inverse slow-manifold model provides feedforward control, combined with proportional-integral (PI) feedback for disturbance rejection.
概要
- 入力を変化させた際の動作記録から、低速多様体上の入力と状態の関係を学び、目標角度に必要な入力を求める。
- 拮抗型関節のランダムな試験軌道では、逆写像とPI制御の併用が、それぞれ単独の方式より小さい角度誤差を示した。
- 手法の前提は入力が内部応答より十分ゆっくり変わることであり、速い動作や異なる負荷では個別の検証が要る。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Slow Manifold Modeling and Controlの仕組み
- 01筋肉への入力と角度
- 02強制応答を記録
- 03低速の写像を学習
- 04目標角度から入力を計算
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
HASELは、電圧を加えると油入りの柔らかい袋の内部で液体が移動し、収縮する人工筋肉である。材料の変形、液体、静電気、摩擦が関わり、過去の入力によって現在の応答も変わる。そのため、狙った位置への制御に使う数式を作りにくい。
向かい合う複数の筋肉で関節を動かすと、筋肉やクラッチの作用も重なる。細かな物理定数を一つずつ測る代わりに、装置で記録した入力と動きから、制御に使える簡潔な関係を得ることが課題となる。
手法
入力を変えながら人工筋肉や関節の動きを記録し、入力から状態を予測する写像を学ぶ。低速多様体とは、内部の速い変化が収まった後の動きを表す低次元の面である。入力が内部の応答より十分ゆっくり変われば、状態はこの面の近くを動くとみなし、複雑な内部動作を省いて扱える。
例えば関節の目標角度を与え、学習した関係を逆向きに使って必要な制御入力を求める。これを、誤差が出る前に入力を決めるフィードフォワード制御として使い、実測角度との差をPI制御で補う。学習に使うのは入力を変化させた際の強制応答であり、電圧を固定して自然な減衰を測る手順は要しない。
新規性
著者らの進展は、動作中に入力を変えて得た強制応答だけから、低速多様体上の入力と状態の関係を学ぶ点にある。電圧を固定した後の減衰を測る実験を避けられ、履歴によって応答が変わる装置にも適用しやすくなる。
さらに、その関係を逆向きに使って関節への入力を計算し、PI制御と組み合わせて実機で試した。著者らは、拮抗する柔軟ロボットの閉ループ制御にスペクトル部分多様体の理論を適用し、従来の制御との性能差を数値で示した初の実験例と位置づけている。
従来手法との違い
比較したのは、比例積分（PI）制御だけの方式と、学習した逆写像によるフィードフォワード制御だけの方式である。PI制御は目標角度と実測角度のずれを使って入力を直し、フィードフォワード制御は目標から先に入力を決める。
提案方式では、逆写像で求めた入力にPI制御による補正を加える。性能差が示されているのは、同じ入力上限と入力の変化速度の制限を課した、拮抗型関節のランダムな目標軌道への追従試験である。
実験結果
著者らは解析モデル、実験用HASEL人工筋肉、HASELと静電クラッチによる拮抗型関節を扱った。単純な解析モデルでは入力速度を変えて予測を調べ、遅い条件では低速多様体による近似が有効で、速い条件では精度が落ちると報告する。確認できた本文の範囲では、図中の予測誤差の数値は読めない。
関節のランダムな試験軌道では、各方式に同じ入力上限と変化速度の制限を設定した。著者らの報告値は、逆写像とPIの併用で二乗平均平方根（RMS）角度誤差2.38度、最大角度誤差10.41度。逆写像のみは順に3.63度と16.67度、PIのみは7.63度と26.00度だった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：HASEL人工筋肉と静電クラッチを使う作業アームの関節に、ゆっくり変わる目標角度を追わせる。対象関節で筋肉とクラッチへの制御入力、実測角度を時刻付きで集め、入力と対応する角度を学習用の組にする。入力の記録手段と角度を測るセンサーが必要である。
目標角度から逆写像で入力を求め、運転中は角度のずれをPI制御で補う。筋肉の個体、クラッチ、負荷が論文の装置と異なるため、対象機でデータを取り直して写像を学び、追従精度を確認する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象のHASEL・クラッチ関節で、各制御入力と角度センサーの値を同じ時刻軸に記録する。入力と対応する実測角度を学習用の組にし、ゆっくり変わる軌道で写像を学ぶ。別の軌道を試験用に残し、対象機に合わせて写像を作り直す。
試験ではPIのみ、逆写像のみ、併用を、同じ目標軌道と入力制限で比べる。RMS角度誤差と最大角度誤差を測り、目標の変化を速めた場合や負荷を変えた場合も確認する。収集条件から外れたときに再学習が必要かを判断する。
限界と課題
著者らが示す前提は、入力の変化が装置内部の過渡応答より十分遅いことである。解析モデルでは入力を速くすると、低速多様体モデルと、より多くの内部動作を残す近似モデルの予測精度がともに低下した。急な目標変更に同じ性能を期待する根拠は示されていない。
編集上の検証事項は、実機で許される目標軌道の速さ、負荷や個体差が変わった際の再学習の要否、長時間運転での誤差である。確認できた本文の範囲では、実機の学習データ量と試験条件の全容は分からない。
出典
元のタイトル・要旨を確認する（英語）
Nonlinear Spectral Modeling and Control of Soft-Robotic Muscles from Data
Artificial muscles are essential for compliant musculoskeletal robotics but complicate control due to nonlinear multiphysics dynamics. Hydraulically amplified electrostatic (HASEL) actuators, a class of soft artificial muscles, offer high performance but exhibit memory effects and hysteresis. Here we present a data-driven reduction and control strategy grounded in spectral submanifold (SSM) theory. In the adiabatic regime, where inputs vary slowly relative to intrinsic transients, trajectories rapidly converge to a low-dimensional slow manifold. We learn an explicit input-to-output map on this manifold from forced-response trajectories alone, avoiding decay experiments that can trigger hysteresis. We deploy the SSM-based model for real-time control of an antagonistic HASEL-clutch joint. This approach yields a substantial reduction in tracking error compared to feedback-only and feedforward-only baselines under identical settings. This record-and-control workflow enables rapid characterization and high-performance control of soft muscles and muscle-driven joints without detailed physics-based modeling.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
