騒音の到来方向で固定フィルターを選ぶ、残響下の能動騒音制御
Directional SFANC
Directional SFANCの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

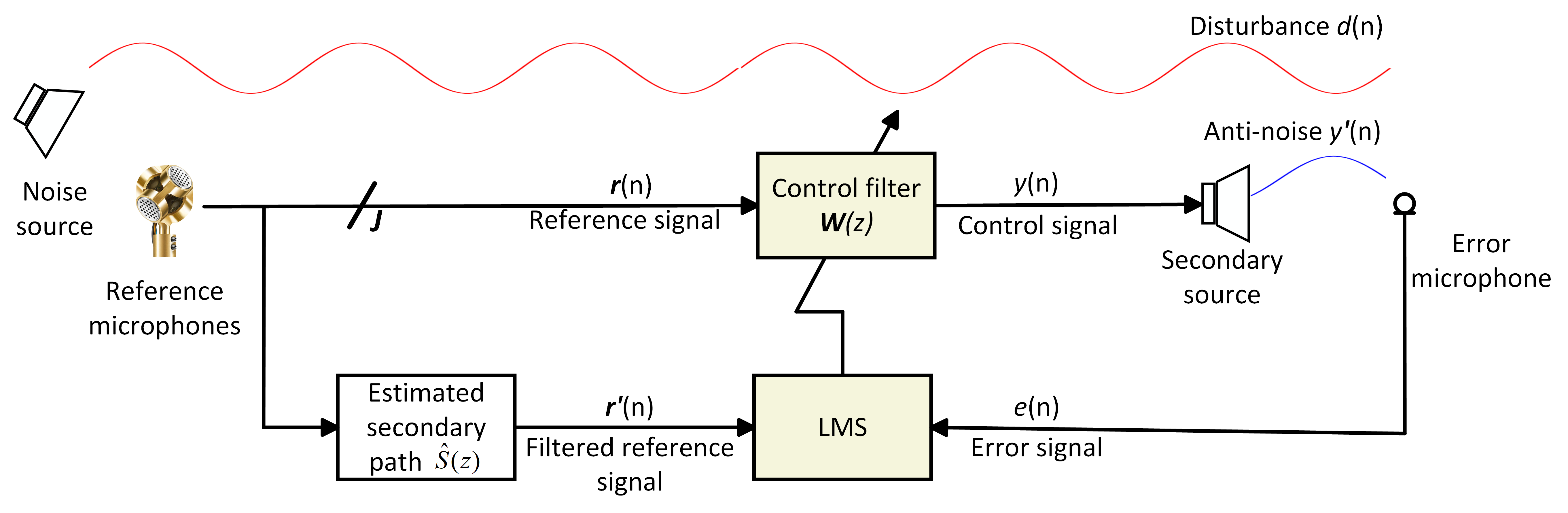

Figure 1: Block diagram of the multi-reference active noise control system.
概要
- 複数の参照マイクの音から騒音源の方位角と仰角を分類し、事前に学習した制御フィルターを選ぶ。
- 学習時と異なる騒音種・室内条件を含む試験データ4800件で、方位角の分類正解率は信号対雑音比30、40、50 dBのいずれも96.4％だった。
- 騒音低減と応答時間の比較は数値シミュレーションでの著者らの報告であり、音源からマイク配列までの距離は選択条件に含まれていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Directional SFANCの仕組み
- 01複数マイクの音
- 02周波数と位相の特徴
- 03方位角と仰角を分類
- 04固定フィルターを選択
- 05制御音を生成
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この方法は、騒音が来る方向に合わせて、打ち消し音を作るフィルターを切り替える。能動騒音制御とは、スピーカーから騒音と打ち消し合う音を出し、測定地点の騒音を弱める仕組みである。
従来の選択式固定フィルター制御は、主に騒音の周波数特性に基づいてフィルターを選んでいた。室内では壁などの反射で音の届き方が複雑になり、音源方向の違いが制御結果に影響する。
手法
運用前に、方向別の固定フィルターを広帯域騒音とFxLMSで学習し、保存する。運用時は複数の参照マイクの音を短い区間に分け、短時間フーリエ変換で周波数ごとの大きさと位相に変える。位相とは音の波の進み具合で、マイク間の差が音の方向を推定する手掛かりになる。
畳み込みニューラルネットワーク（CNN）は、音の特徴から水平方向の方位角と上下方向の仰角をそれぞれ分類する。例えば右上方向と判定したら、対応する保存済みフィルターを選び、参照音からスピーカーへ送る制御信号を作る。分類と選択は区間ごとに行い、制御信号は音のサンプルごとに生成する。
新規性
著者らの提案は、残響のある室内で複数の参照マイクの信号から騒音源の方位角と仰角を推定し、方向に応じた固定フィルターを選ぶことにある。周波数特性を主に扱う従来の選択式制御に、音の到来方向を加えた。
一つのCNNで二つの角度を分類する学習を行う。方向の判定とフィルターの選択は音声区間ごとに行い、選択後の制御信号はサンプルごとに生成する構成である。
従来手法との違い
比較対象のFxLMSは、残留騒音を参照して制御フィルターの係数を逐次更新する方式である。提案法は、方向別に事前学習した固定係数を選ぶため、係数の更新を待たずに制御する設計になっている。
数値シミュレーションでは、通常のSFANCとGFANCも比較した。両方式の比較用フィルターは方位角0度・仰角30度の音源で学習されており、著者らは、音源方向がそこからずれた試験では低減量が限られ、増音する場合もあったと報告する。
実験結果
著者らは、参照マイク4個、制御用スピーカー1個、誤差マイク1個の系を数値シミュレーションで評価した。学習時と異なる騒音種・室内条件を含む試験データ4800件で、信号対雑音比30、40、50 dBの方位角分類正解率はいずれも96.4％、仰角は順に90.7％、90.8％、91.0％だった。
騒音制御では100～700 Hzの広帯域音と洗濯機音を使い、残留騒音のパワースペクトル密度と0.5秒ごとの平均低減量を比較した。著者らは試した音源位置でFxLMSより低減量と応答時間が良好だったと報告するが、確認できた本文の範囲では図の数値がなく、改善幅は示せない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：洗濯機の配置を変えて騒音を測る試験室で、測定地点の騒音を抑える用途を試す。複数の参照マイクの音を入力し、選んだフィルターから制御用スピーカーの信号を作り、誤差マイクで残留騒音を記録する。
試験室で収集した騒音、音源の方位角・仰角ラベル、各マイクとスピーカーの音響経路を用意する。室内に合わせて分類器と方向別フィルターを調整する必要があり、実機で効果が得られるかは検証課題である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：試験室に複数の参照マイク、制御用スピーカー、誤差マイクを配置する。騒音と音源の方位角・仰角ラベルを集め、室内の音響経路に合わせて分類器と方向別の固定フィルターを調整する。
学習に使わない配置と騒音で、提案法をFxLMSおよび制御しない場合と比較する。誤差マイクで0.5秒ごとの平均低減量、方向変更後の応答時間、増音の有無を測る。音源距離とマイク位置も変え、再調整が必要になる条件を記録する。
限界と課題
著者らが明記した制約は、音源からマイク配列までの距離をフィルター選択に考慮していない点である。騒音制御の評価は数値シミュレーションであり、実際の試験室での低減量や応答時間は示されていない。
編集上の検証事項として、異なる音源距離や複数音源、マイク配置のずれでの挙動を確かめる必要がある。また、方位角6区分と仰角3区分の説明に対し、保存したフィルターは計13個と記される。どの方向の組み合わせに対応するか、本文だけでは判別できない。
出典
元のタイトル・要旨を確認する（英語）
Directional Selective Fixed-Filter Active Noise Control Based on a Convolutional Neural Network in Reverberant Environments
Selective fixed-filter active noise control (SFANC) is a novel approach capable of mitigating noise with varying frequency characteristics. It offers faster response and greater computational efficiency compared to traditional adaptive algorithms. However, spatial factors, particularly the influence of the noise source location, are often overlooked. Some existing studies have explored the impact of the direction-of-arrival (DoA) of the noise source on ANC performance, but they are mostly limited to free-field conditions and do not consider the more complex indoor reverberant environments. To address this gap, this paper proposes a learning-based directional SFANC method that incorporates the DoA of the noise source in reverberant environments. In this framework, multiple reference signals are processed by a convolutional neural network (CNN) to estimate the azimuth and elevation angles of the noise source, as well as to identify the most appropriate control filter for effective noise cancellation. Compared to traditional adaptive algorithms, the proposed approach achieves superior noise reduction with shorter response times, even in the presence of reverberations.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
