RGB-D画像から視点別の三次元地図を作り、位置補正後に統合する方法
Keyframe-based Dense Mapping with the Graph of View-Dependent Local Maps
Keyframe-based Dense Mapping with the Graph of View-Dependent Local Mapsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

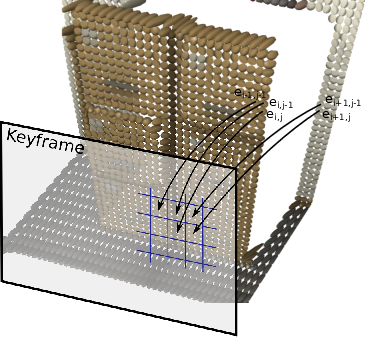

Fig. 1: Local map of the environment: normal distribution transforms (ellipsoids) projected on the image plane.
概要
- 既知のカメラ姿勢とRGB-D画像を使い、代表視点ごとの局所地図を更新する。
- 画像上のセルに三次元の楕円体を保持し、近くの物体をより細かく表す。
- 著者らはICL-NUIMのliving_roomで、15×15画素設定の提案法による再構成誤差RMSEを12.5 mmと報告した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Keyframe-based Dense Mapping with the Graph of View-Dependent Local Mapsの仕組み
- 01RGB-D画像と既知姿勢
- 02キーフレーム照合
- 03二次元セルの更新
- 04地図の統合と除去
- 05三次元全体地図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
移動ロボットの三次元地図は、衝突判定や経路計画に使われる。空間を一定幅の区画に分ける方式では、近くの小さな物体を表すために区画を細かくすると、扱う区画数が増える。
撮影後にロボットの位置が補正されることもある。測定を一つの全体地図へ統合済みだと、過去の測定位置を直しにくい。著者らは代表的な撮影視点ごとに局所地図を保持する方法を検討した。
手法
RGB-D画像は色と奥行きを対応付けた画像で、撮影時のカメラ姿勢は独立した測位系から受け取る。現在の画像とキーフレーム、つまり代表的な撮影視点の画像とで共通する特徴を調べ、更新する局所地図を選ぶ。既存の視点に対応しなければ、新しいキーフレームを作る。
深度から得た三次元点を選んだ視点へ写し、画像上のセルごとに点の平均位置、色、広がりを楕円体として更新する。この点の分布による表現をNDTと呼ぶ。例えば机上のカップを繰り返し撮ると、対応するセルへ測定が加わる。局所地図は撮影位置を結ぶグラフに保持し、全体地図を作る際は近接する楕円体をまとめ、重複するうち精度の低い表現などを除く。
新規性
著者らの提案は、三次元空間を一定幅で区切る代わりに、キーフレームの画像平面に設けた二次元セルへ三次元の楕円体を保存する点にある。同じ画像上のセル幅でも、近くの物体を遠くの物体より細かく表せる。
視点別の局所地図を撮影位置のグラフに保持し、過去の場所を再認識して位置が補正された後にも全体地図を作り直せる。統合時には近接する楕円体をまとめ、精度の低い重複表現を除く手順も提案している。
従来手法との違い
OctoMapとNDT-OMは、三次元空間を事前に決めた幅の区画へ分け、占有状態を記録する。区画を細かくすれば形状を表しやすくなるが、更新対象の区画数も増える。
提案法は画像上のセルに測定を集め、距離によって三次元での表現の細かさが変わる。著者らは三手法の地図と更新時間を比較しているが、条件ごとに時間が異なるため、提案法が常に速いとはいえない。
実験結果
著者らはTUMデータセットのfr3_longで、161個の局所地図にあった楕円体892,232個が、統合と除去の後に358,258個になったと報告する。全体地図の生成時間はi5-8250U搭載計算機で14.2秒だった。
ICL-NUIMのliving_roomでは、地図から得た点群を参照メッシュと比較した再構成誤差RMSEを報告する。OctoMapの区画幅0.02 mでは48.1 mm、提案法の画像セル15×15画素では12.5 mmだった。両者は区画の設定方法が異なる条件での結果である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：静的な作業台の周囲で、移動ロボットの腕の経路を確認するための局所地図を作る。入力にはRGB-Dセンサーの色画像と深度画像、独立した測位系による撮影時の姿勢が必要になる。
事前学習用データや物体ラベルは、確認できた地図更新手順では指定されていない。現場で撮影した画像を使い、視点の選択と深度に応じた楕円体の除去条件を調整して地図を経路計画へ渡す構想であり、障害物判定に使えるかは別途検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：静的な一室でRGB-Dの色・深度画像と、独立した測位系による撮影時の姿勢を収集する。地図作成に物体ラベルや事前学習用データは指定されていない。画像上のセル幅と、現場の深度誤差に応じた楕円体の除去条件を調整する。
同じ収録データから提案法とOctoMapの地図を作り、別途用意した参照形状に対する再構成誤差、地図要素数、更新時間を測る。再訪前後の位置ずれと、経路計画に使う範囲の形状の欠落も記録する。
限界と課題
著者らは静的な環境を対象とし、カメラ姿勢は独立した測位系から既知の値として受け取る。位置推定と局所地図の全体地図への同時統合は今後の課題としており、この方法単独で姿勢推定まで完結するとは述べていない。
編集上の検証事項は、人や物が動く環境での誤記録、姿勢誤差が統合後の形状に与える影響、近距離と遠距離で異なる細かさが用途に合うかである。現場のセンサーに合わせ、深度誤差と楕円体の除去条件も確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Keyframe-based Dense Mapping with the Graph of View-Dependent Local Maps
In this article, we propose a new keyframe-based mapping system. The proposed method updates local Normal Distribution Transform maps (NDT) using data from an RGB-D sensor. The cells of the NDT are stored in 2D view-dependent structures to better utilize the properties and uncertainty model of RGB-D cameras. This method naturally represents an object closer to the camera origin with higher precision. The local maps are stored in the pose graph which allows correcting global map after loop closure detection. We also propose a procedure that allows merging and filtering local maps to obtain a global map of the environment. Finally, we compare our method with Octomap and NDT-OM and provide example applications of the proposed mapping method.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
