拡散型の運転計画を、到達可能性の安全値で誘導・補正するDualShield
DualShield
DualShieldの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

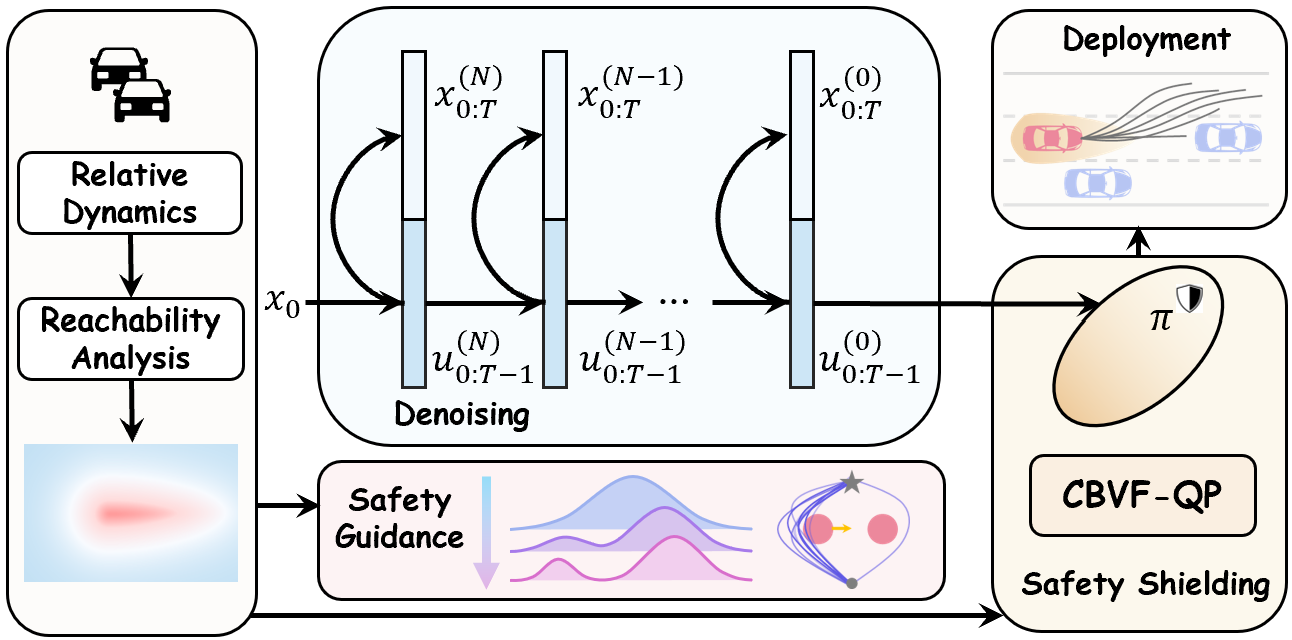

Fig. 1: Overview of the DualShield framework. The model-based diffusion generates candidate trajectories in a receding horizon scheme, leveraging a pre-computed HJ value function in a dual capacity: it proactively guides the denoising process away from high-risk regions, and serves as the final shield by forming a reactive CBVF-QP to filter the executed controls.
概要
- DualShieldは、到達可能性の安全値を拡散による操作候補の誘導と実行直前の補正に共用する。
- 著者らは、周辺車2台と静的障害物20個を置いた無信号Uターンのシミュレーションで、安全性とタスク効率の改善を報告した。
- 確認できた本文には評価指標や比較結果の数値がなく、改善幅と実車での性能は判断できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、DualShieldの仕組み
- 01自車と周辺車の状態
- 02安全値で候補を誘導
- 03先頭の操作を補正
- 04旋回速度と加速度
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
DualShieldは、周辺車の行動が不確かな場面で、自車の進路を計画しながら衝突を避ける方法である。拡散モデルはノイズから複数の操作候補を作れるが、車両の運動条件や安全条件を候補の生成だけで満たし続けることは難しい。
無信号Uターンでは、対向車が譲る場合も、加速して進路を競る場合もある。周辺車を一定速度で予測して作った計画が、実際の動きに合わない可能性があるため、候補を作る段階と操作を実行する段階の両方が重要になる。
手法
まず、自車と周辺車の相対位置・向き・速度から、相手が許された範囲で危険な操作をした場合に衝突を避けられるかを表す安全値を事前計算する。これが到達可能性解析であり、将来の衝突を防げない状態を逆向きに調べる方法である。計画時には旋回速度と加速度の列から車両モデルに沿った軌道を求め、安全値が低い候補に罰則を加える。
拡散処理では、ノイズを段階的に減らしながら複数の操作列を評価し、候補を作る。実行直前には列の先頭の操作を取り出し、安全値を使う制約付き最適化で、周辺車の最悪の操作を考慮しつつ変更を小さく抑える。得られた操作を実行し、新しい状態で計画を繰り返す。
新規性
著者らが主張する新しさは、事前計算した到達可能性の安全値を、計画中の誘導と実行直前の操作補正に共用する点にある。前者は危険な候補の評価を下げ、後者は現在の状態で選べる操作に条件を課す。
周辺車との相対状態に基づく安全値を車ごとに再利用し、複数車との相互作用を扱う。計画段階の誘導は罰則にとどまるため、著者らは実行する操作に対して別の安全フィルターを設けた。
従来手法との違い
論文は三つの比較手法を使うと記すが、確認できた本文の範囲で名称と仕組みを確認できる比較対象はモデルベース拡散法（MBD）のみである。残る手法の名称、設定、結果は示されていない。
既存のモデルベース拡散法で使われる距離に基づく罰則に対し、DualShieldは到達可能性の安全値で候補の生成を誘導し、実行直前の操作も補正する。モデル予測制御やMPPIにも本文は言及するが、ここで両者を実験上の比較対象とは断定できない。
実験結果
著者らは、無信号Uターンから本線へ合流するシミュレーションで、安全性とタスク効率が比較手法より改善したと報告する。実際の交差点を模した4分の1縮尺の環境に、周辺車2台と静的障害物20個を置いた。安全フィルターが考慮する静的障害物は近い3個に限られる。
計画時は周辺車を等速で予測する一方、実際の周辺車には協調・無関心・敵対的な動きのいずれかを試行開始時に割り当てる。確認できた本文の範囲では、評価指標、試行回数、比較結果の数値がなく、改善幅や統計的な確かさは判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：見通しの悪い交差点での無信号Uターンを、まずシミュレーションの評価ケースにする。入力は自車と周辺車の位置・向き・速度、車両の運動モデル、操作範囲、交差点と障害物の配置とする。
候補の操作列と、安全フィルターが補正した旋回速度・加速度を出力し、計画と実行を順に模擬する。元手法は評価値を計算時に求める方式だが、用途に必要な学習用走行データや正解ラベルの要否は運用構成ごとに確認する。状態を得るセンサーと交差点形状への適応も別途定める。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず同じ交差点、車両の運動モデル、障害物配置、周辺車の行動範囲で、名称を確認できる比較対象のMBDとDualShieldをシミュレーションで比べる。入力は各車の位置・向き・速度とし、実機で使うセンサーの種類は別途選定する。
対象車両の運動モデルと操作範囲を定め、相対状態に対する安全値を計算し直す。元手法は評価値を計算時に求めるが、追加の学習用走行データや正解ラベルが必要かは採用構成で確認する。同条件で衝突件数、Uターン完了率、完了時間、補正量、制約を緩めた回数を記録する。
限界と課題
著者らは、計画中の安全誘導が罰則なので、性能を優先して危険な軌道が生成され得ると明記する。また、極端な状況でも補正問題の解を求められるよう、安全制約を緩める変数を設けている。したがって、補正後の操作が常に元の安全条件を満たすとは読めない。
編集上の検証事項は、制約を緩めた頻度と程度、周辺車の動きが想定した操作範囲を超える場合、状態推定に誤差がある場合の挙動である。実車試験、計算遅延、比較結果の数値は確認できた本文の範囲では判断できない。
出典
元のタイトル・要旨を確認する（英語）
DualShield: Safe Model Predictive Diffusion via Reachability Analysis for Interactive Autonomous Driving
Diffusion models have emerged as a powerful approach for multimodal motion planning in autonomous driving. However, their practical deployment is typically hindered by the inherent difficulty in enforcing vehicle dynamics and a critical reliance on accurate predictions of other agents, making them prone to safety issues under uncertain interactions. To address these limitations, we introduce DualShield, a planning and control framework that leverages Hamilton-Jacobi (HJ) reachability value functions in a dual capacity. First, the value functions act as proactive guidance, steering the diffusion denoising process towards safe and dynamically feasible regions. Second, they form a reactive safety shield using control barrier-value functions (CBVFs) to modify the executed actions and ensure safety. This dual mechanism preserves the rich exploration capabilities of diffusion models while providing principled safety assurance under uncertain and even adversarial interactions. Simulations in challenging unprotected U-turn scenarios demonstrate that DualShield significantly improves both safety and task efficiency compared to leading methods from different planning paradigms under uncertainty.
