肩を補助する柔らかいロボットスーツは身体をどこまで圧迫するか
Elevate
Elevateの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

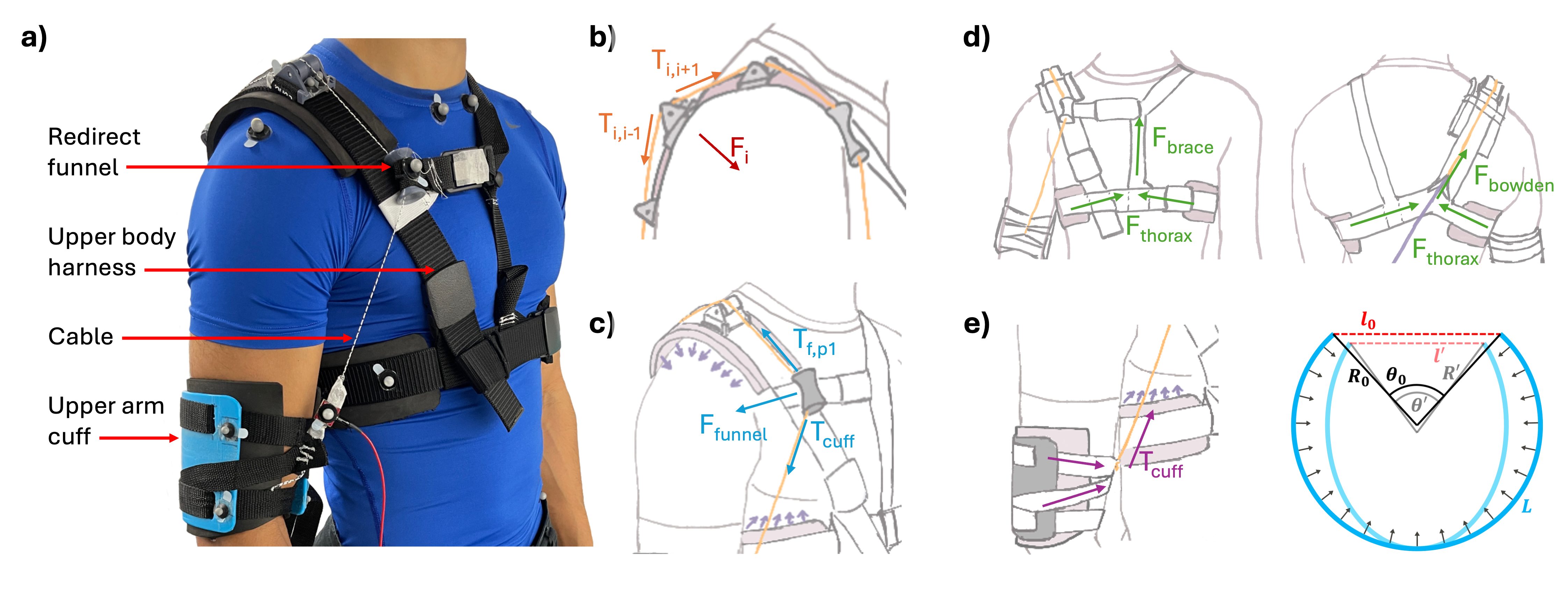

Fig. 1: a) The Elevate suit. b-e) Estimation of suit-body interaction forces across multiple regions, derived from kinematic and geometric measurements obtained from reflective motion-capture markers, together with cable tension data from force sensors.
概要
- Elevateは、反射マーカーとケーブル張力から肩の圧力、胴体と上腕の圧縮率を推定する。
- 健常な男性１人の試験で、著者らは肩の推定圧力が最大85.1 kPa、胴体の圧縮が３％以下、上腕が８％以下と報告した。
- 補助力と代謝負荷は推定していない。異なる着用者での快適性や、推定圧力と実測値の差は今後の確認事項である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Elevateの仕組み
- 01腕上げ中の位置と張力
- 02ケーブル経路を復元
- 03部位別の形状を計算
- 04圧力と圧縮率を推定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
Elevateは、ケーブルで上腕を引いて肩の挙上を補助する、衣服に近い柔らかいロボットスーツである。腕を支える際には、その力を肩や胴体、上腕のどこで受け止めるかも着用感に関わる。
ケーブルを引くと、肩の滑車は身体を押し、胴体のハーネスと上腕の固定具には締め付けが生じる。著者らは補助動作中の作用を部位別に数値化し、設計を検討するための記録を得ようとした。
手法
Elevateは胴体と肩に着けるハーネス、上腕の固定具、肩上の滑車で構成される。身体とスーツの反射マーカーを動作計測装置で追い、２つの力センサーでモーター側と上腕側のケーブル張力を記録する。例えば腕を体側から持ち上げる間、各時点のケーブルの向きと張力を求める。
肩では滑車の前後から働く張力を合成し、滑車底面の面積で割って圧力を推定する。胴体は４つのマーカーが囲む断面積、上腕は固定具の開きから計算した断面積を、モーターを動かさない状態と比べる。断面積の変化を体積変化の近似とする幾何学的な計算であり、学習済みAIによる予測ではない。
新規性
著者らは、肩を持ち上げるスーツと身体の接触を、ケーブル張力と動きの記録から部位別に推定する方法を示した。肩では滑車が加える力と圧力、胴体と上腕では締め付けによる断面積の変化を求める。
高密度の圧力測定マットを使わずに複数の部位を評価できる。ただし、圧力も体積に相当する変化も、形状を仮定した推定値である。
従来手法との違い
著者らが挙げる先行研究には、質問票と衣服の圧力測定を組み合わせたものや、高密度の測定マットで接触圧の分布を調べたものがある。著者らは後者の費用を課題としている。
Elevateの評価では、反射マーカーで記録した形状・動きとケーブル張力から身体への作用を推定する。確認できた本文の範囲では、先行手法と同じ条件で測定精度や費用を直接比較した結果はない。
実験結果
著者らは健常な男性１人に２回、各４時間スーツを着用してもらい、腕を脱力した状態で肩の挙上を試した。モーターのトルク変化速度を変えた６試行で、約70度までの腕上げ、ケーブル張力、身体とスーツの動きを記録した。
モーター側の張力は約200 N、上腕側は約120 Nだった。著者らの推定では、肩中央の滑車の圧力は最大85.1 kPa、胴体の圧縮は３％以下、上腕は８％以下。参加者は痛みや不快感を報告せず、上腕に軽い皮膚の跡が残った。肩圧力の下限は要旨の69.1 kPaと結果節の69.0 kPaで異なるため、採用しない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：肩を補助するスーツの調整時に、腕上げ中の圧迫を部位別に記録する。身体とスーツの反射マーカー、ケーブル両端の力センサーを入力とし、肩の推定圧力と胴体・上腕の推定圧縮率を動作角度ごとに出力する。
担当者は着用者の不快感の申告も確認し、滑車や上腕の固定具の位置を検討する。学習用データと教師ラベルは使わず、対象者ごとのマーカー配置と、モーターを動かさない状態の形状記録を取り直す必要がある。調整後の改善は別途測定する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず健常な協力者で、モーターを動かさない状態の形状を基準に腕上げを繰り返す。身体とスーツの反射マーカー、ケーブル両端の力センサーを使い、動作角度、肩の推定圧力、胴体・上腕の推定圧縮率、不快感の申告を記録する。
学習用データと教師ラベルは不要だが、対象者ごとにマーカー位置と基準形状を取り直して計算する。同じ動作の反復間で推定値がどれほど変わるかを確認し、モーターを動かさない状態との差を見る。接触圧を別途測れる場合は、その実測値と推定値の差も確認する。
限界と課題
著者らが挙げる制約は、参加者が健常な１人に限られること、補助力と代謝負荷を推定していないこと、無意識の筋活動を除外できないことだ。実験用のケーブル経路に生じた強い曲がりも、摩擦と伝達損失を増やした。
編集上の検証事項は、推定圧力と直接測った接触圧との差、長時間使用時の皮膚への影響、体格や性別が異なる着用者での再現性である。１人が不快感を報告しなかった結果から、患者を含む別の着用者の快適性は判断できない。
出典
元のタイトル・要旨を確認する（英語）
Quantifying Ergonomics in the Elevate Soft Robotic Suit
Soft robotic suits have the potential to rehabilitate, assist, and augment the human body. The low weight, cost, and minimal form-factor of these devices make them ideal for daily use by both healthy and impaired individuals. However, challenges associated with data-driven, user-specific, and comfort-first design of human-robot interfaces using soft materials limit their widespread translation and adoption. In this work, we present the quantitative evaluation of ergonomics and comfort of the Elevate suit - a cable driven soft robotic suit that assists shoulder elevation. Using a motion-capture system and force sensors, we measured the suit's ergonomics during assisted shoulder elevation up to 70 degrees. Two 4-hour sessions were conducted with one subject, involving transmitting cable tensions of up to 200N with no discomfort reported. We estimated that the pressure applied to the shoulder during assisted movements was within the range seen in a human grasp (approximately 69.1-85.1kPa), and estimated volumetric compression of <3% and <8% across the torso and upper arm, respectively. These results provide early validation of Elevate's ergonomic design in preparation for future studies with patient groups.
