作業ピクトグラムを視線で選び、ロボット側のカメラで対象を特定する支援アーム
Eye-Tracking-Driven Control in Daily Task Assistance for Assistive Robotic Arms
Eye-Tracking-Driven Control in Daily Task Assistance for Assistive Robotic Armsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

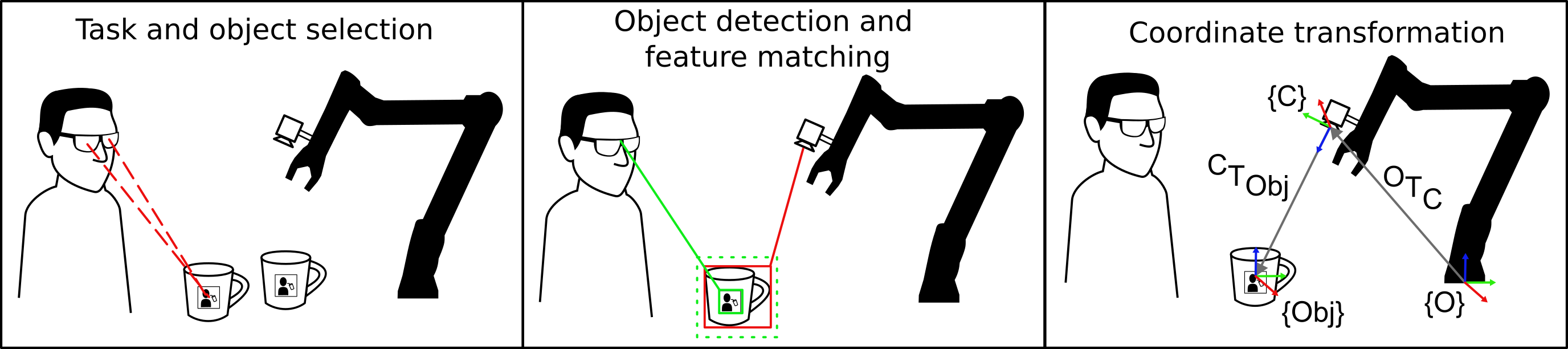

Figure 1. The computation process of the framework. The object is selected by gaze. The pictogram and the object are detected in both camera scenes and matched using a feature-matching approach. Coordinate transformation provides an estimated location of the object for further interaction. The computation process of the framework. The object is selected by gaze. The pictogram and the object are detected in both camera scenes and matched using a feature-matching approach. Coordinate transformation provides an estimated location of the object for further interaction.
概要
- 視線で物体に付けた作業ピクトグラムを選び、アーム搭載カメラで対象物の位置を推定する。
- 著者らは、FLANN-AKAZEによる切り出し画像の比較で12例中11例の物体を正しく予測したと報告する。
- 要旨の最大97.9％は物体と作業の選択解釈に関する値で、確認できた本文の範囲では試行条件の内訳を確認できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Eye-Tracking-Driven Control in Daily Task Assistance for Assistive Robotic Armsの仕組み
- 01ピクトグラムへの視線
- 02両視点で物体を検出
- 03切り出し画像を照合
- 04対象の位置を推定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
重い身体障害のある人が生活上の作業を支援アームに頼む際、視線だけで「何を、どうするか」を伝える方法が求められる。共有制御とは、利用者が目的を選び、ロボットが細かな動作を担う方式を指す。
視線から三次元の注視位置を求める方法は、頭の動きや眼鏡のずれの影響を受け得る。また、同じ物体でも望む作業が異なるため、物体と作業を取り違えずに伝えることが重要になる。
手法
利用者は、例えばコップに付けた「飲む」のピクトグラムを一定時間見つめる。ピクトグラムは作業を表し、画像内で見つける目印にもなる。視線計測眼鏡とアーム搭載カメラの映像から、YOLOv12nという物体検出モデルで物体とピクトグラムを探し、検出した範囲の画像を切り出す。
次にFLANN-AKAZEという特徴点照合で、切り出し画像に共通する角や模様などを比べる。これは、利用者の映像で選ばれた物体がロボットの映像のどれに当たるかを調べる処理だ。アームに付けたカメラで対象を測る「アイ・イン・ハンド」構成を使い、座標変換を経て後続の作業に使う位置の推定値を出す。
新規性
著者らが提案するのは、物体に付けた作業ピクトグラムを選択の目印とし、物体の位置確認をロボット側のカメラに担わせる構成だ。利用者の頭と物体の三次元的な位置関係を求めずに、作業と対象物を指定する。
さらに、利用者側とロボット側の画像を特徴点照合で結び付ける。作業を増やす際には、ピクトグラムの画像データを拡充し、検出モデルを再学習する設計としている。
従来手法との違い
従来手法の一つは、視線方向と奥行きから三次元の注視点を推定して対象を選ぶ。著者らは、利用者の頭の位置を基準に物体を求める場合、頭の動きの測定誤差や眼鏡のずれが推定に影響すると説明する。
本方式では視線で作業と物体を選び、位置の推定にはアーム搭載カメラを使う。画像照合についてもBF-ORB、FLANN-SIFTなどを試し、照合数、処理時間、誤った対応点を踏まえてFLANN-AKAZEを採用した。
実験結果
著者らは室内の食卓と、直射日光が当たる屋外の食卓の画像で照合手法を比較した。表の平均値では、FLANN-AKAZEの総処理時間は0.551秒、照合した特徴点は22.83個だった。BF-ORBはそれぞれ0.407秒、12.5個で、速さだけでは採用手法が優位とはいえない。これらは画像照合の値であり、作業完了率ではない。
物体の切り出し画像を比較する別の試験では、著者らはFLANN-AKAZEが12例中11例で物体を正しく予測したと報告する。要旨には物体と作業の選択を最大97.9％の測定で正しく解釈したとある。確認できた本文の範囲では、その値の試行数、条件、内訳は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：車いす搭載アームで、利用者がコップに付けた「飲む」ピクトグラムを見つめ、ロボットが対象のコップを特定する場面を検討する。入力は視線計測眼鏡の映像と視線情報、アーム搭載RGB-Dカメラの画像で、出力は作業名と対象物の位置候補とする。
この案には、実際に使うコップとピクトグラムを両方の視点から写した学習用画像、物体名・作業名のラベルが要る。画像を追加して検出モデルを再学習し、対応付けと位置候補を確認してから作業計画に渡す。飲用動作の成功は別に検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：コップなど少数の物体と対応する作業ピクトグラムを決め、視線計測眼鏡とアーム搭載RGB-Dカメラで同じ場面を記録する。両視点の学習用画像を集め、物体名と作業名のラベルを付ける。対象を追加したら画像を拡充し、検出モデルを再学習する。
選択から位置候補の出力までを小規模に動かし、本文で比較されたBF-ORBとFLANN-SIFTを照合の基準にする。同じ場面で各方式の物体・作業の正答数、誤選択数、処理時間を記録する。照明とピクトグラムの遮蔽を変え、実際のアーム動作へ進む前に位置候補も確認する。
限界と課題
著者らは、机上に置いたロボットを想定した視点ではピクトグラムが隠れ、調べた照合手法はいずれも予測が悪化したと記す。要旨は評価で見つかった問題を改善したとも述べるが、確認できた本文の範囲では改善後の条件と成績を追えない。
編集上の検証事項は、利用者ごとの視線選択の安定性、照明や遮蔽による誤選択、誤選択時に作業を止められるかである。対象を正しく選ぶ割合と、把持から飲用までの作業全体の成功は分けて測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
Eye-Tracking-Driven Control in Daily Task Assistance for Assistive Robotic Arms
Shared control improves Human-Robot Interaction by reducing the user's workload and increasing the robot's autonomy. It allows robots to perform tasks under the user's supervision. Current eye-tracking-driven approaches face several challenges. These include accuracy issues in 3D gaze estimation and difficulty interpreting gaze when differentiating between multiple tasks. We present an eye-tracking-driven control framework, aimed at enabling individuals with severe physical disabilities to perform daily tasks independently. Our system uses task pictograms as fiducial markers combined with a feature matching approach that transmits data of the selected object to accomplish necessary task related measurements with an eye-in-hand configuration. This eye-tracking control does not require knowledge of the user's position in relation to the object. The framework correctly interpreted object and task selection in up to 97.9% of measurements. Issues were found in the evaluation, that were improved and shared as lessons learned. The open-source framework can be adapted to new tasks and objects due to the integration of state-of-the-art object detection models.
