腕神経叢の超音波画像から神経を抽出：撮影元と教師ラベルの違いを検証
U-Net Brachial Plexus Nerve Segmentation
U-Net Brachial Plexus Nerve Segmentationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

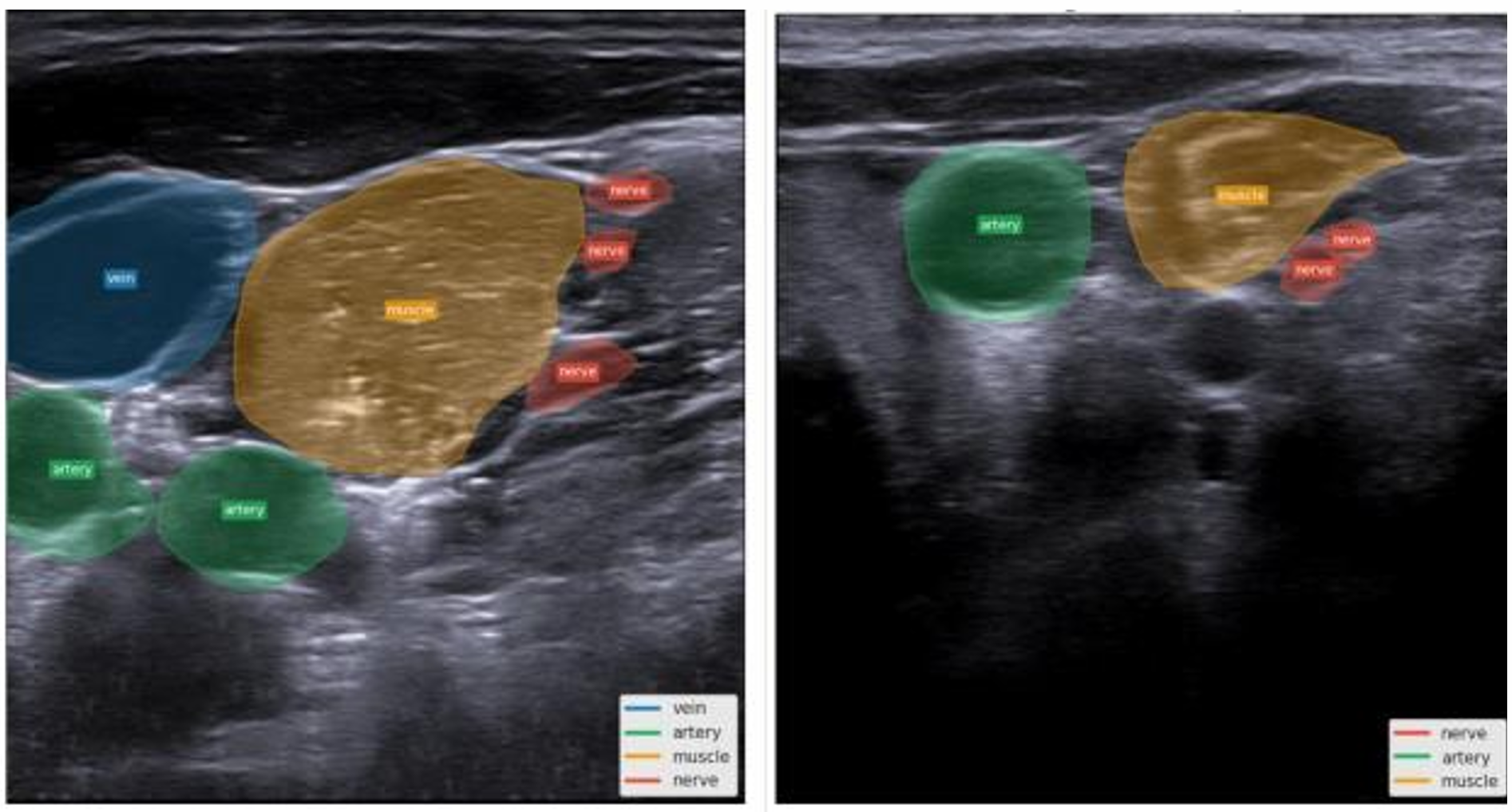

Figure 1 : Representative ultrasound images of the brachial plexus with expert annotations for artery, vein, nerve, and muscle.
概要
- 著者らは公開画像955枚を撮影元別と混合の条件に分け、U-Netによる神経領域抽出を評価した。
- 二値分類の平均Dice値はU1単独0.274、U2単独0.407、混合0.388だった。
- 多クラス分類では神経のDice値が全条件で低下し、神経の正解画素数とDice値には正の相関が報告された。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、U-Net Brachial Plexus Nerve Segmentationの仕組み
- 01腕神経叢の超音波画像
- 02切り出し・白黒化
- 03U-Netで画素分類
- 04神経領域のマスク
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
腕神経叢は首から腕へ伸びる神経の集まりである。超音波を見ながら行う局所麻酔では位置の把握が重要だが、画像には粒状の雑音があり、周囲の組織との境界も不鮮明になりやすい。神経が画像内で占める領域も小さい。
撮影装置によって画像の見え方が変わり、専門家による画素単位のラベル付けにも手間がかかる。著者らは、限られた画像を使う条件で、訓練画像の組み合わせとラベルの種類が神経抽出の成績にどう関わるかを調べた。
手法
著者らは超音波画像から文字や枠を切り取り、大きさを調整して白黒画像にした。専門家が組織を画素ごとに記した画像でU-Netを訓練する。U-Netは画像の広い範囲を捉えた後、細部を復元して各画素の種類を予測する手法である。出力は神経の位置を示すマスク、つまり領域を塗り分けた画像となる。
例えば首の超音波静止画を入力すると、モデルは神経と判断した画素を返す。神経と背景を分ける二値分類と、動脈・静脈・神経・筋肉を分ける多クラス分類を訓練した。撮影元別と混合の画像も比較し、同じ患者の画像が学習用と評価用にまたがらないように分割した。
新規性
著者らは新しいネットワークを提案せず、U-Netを共通の土台として、撮影元を分けるか混ぜるか、神経だけを教えるか周辺組織も教えるかを比較した。焦点は神経領域の抽出精度である。
さらに、正解領域に含まれる神経の画素数と精度の関係を調べた。撮影元、ラベル構成、対象の大きさを検討した点が、この研究の特徴である。
従来手法との違い
二値分類では、U1だけで訓練した条件、U2だけの条件、両方を混ぜた条件を比べた。混合条件の平均Dice値はU1単独より高く、U2単独より低かった。ただし、掲載された数値だけでは撮影元ごとの評価成績は分からない。
同じ三つのデータ構成で、神経と背景を分ける二値分類と、神経・動脈・静脈・筋肉を分ける多クラス分類も比較した。神経のDice値は多クラス分類でいずれも低下した。これは本研究の画像と訓練条件での結果である。
実験結果
著者らは、利用可能な955枚を見た目でU1の594枚、U2の361枚に分け、患者単位の5分割交差検証を三つの乱数条件で行った。Dice値は予測領域と正解領域の重なりを表す。二値分類の平均Dice値はU1単独0.274±0.087、U2単独0.407±0.124、混合0.388±0.094だった。
神経のDice値は多クラス分類で順に0.107、0.363、0.355となり、二値分類比で61％、11％、9％低下した。著者らは、全実験を合わせた神経の正解画素数とDice値に正の相関を報告した（Pearson r=0.587、p=9.0×10⁻⁶）。装置別の評価値や推論時間の数値は、確認できた本文の範囲では示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：施設で保存した腕神経叢の超音波静止画を入力し、神経候補の輪郭を元画像に重ねて専門家が見直す画面を試す。出力は画素ごとの神経領域とし、専門家が輪郭の誤りを確認する。
試すには、対象施設の超音波装置で撮影した画像と、専門家が画素単位で付けた神経ラベルが必要になる。施設の画像に合わせて学習し、撮影装置ごとに成績を確かめる。臨床手技への有効性は別途検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象施設の超音波装置で撮影した腕神経叢の静止画を集め、専門家に神経領域を画素単位で記してもらう。患者単位で学習用と評価用を分け、切り出しと画像サイズをそろえて、神経だけを抽出するU-Netを小規模に学習する。
対象装置の画像だけで訓練した条件を基準とし、他の装置の画像も加えて同じ評価画像で神経のDice値を比べる。小さい神経の成績と誤った輪郭、推論時間も記録する。追加の組織ラベルを用意できる場合は、多クラス学習による神経精度の変化を別に測る。
限界と課題
著者らは、小さい神経ほどDice値が低い傾向と、多クラス分類で神経のDice値が下がる結果を報告した。また、CPUだけでの推論速度は実用上不十分だったと述べ、動画の時間的情報や前向き臨床検証を今後の課題に挙げている。
編集上の検証事項：公開画像には装置別の記録がなく、U1とU2は著者らが画像の見た目で分類した。元の記録から選ばれた1,052枚と利用可能な955枚の差、ならびに患者101人と分類後の計88人の差がどう生じたかは、確認できた本文の範囲では分からない。
出典
元のタイトル・要旨を確認する（英語）
Evaluating Deep Learning-Based Nerve Segmentation in Brachial Plexus Ultrasound Under Realistic Data Constraints
Accurate nerve localization is critical for the success of ultrasound-guided regional anesthesia, yet manual identification remains challenging due to low image contrast, speckle noise, and inter-patient anatomical variability. This study evaluates deep learning-based nerve segmentation in ultrasound images of the brachial plexus using a U-Net architecture, with a focus on how dataset composition and annotation strategy influence segmentation performance. We find that training on combined data from multiple ultrasound machines (SIEMENS ACUSON NX3 Elite and Philips EPIQ5) provides regularization benefits for lower-performing acquisition sources, though it does not surpass single-source training when matched to the target domain. Extending the task from binary nerve segmentation to multi-class supervision (artery, vein, nerve, muscle) results in decreased nerve-specific Dice scores, with performance drops ranging from 9% to 61% depending on dataset, likely due to class imbalance and boundary ambiguity. Additionally, we observe a moderate positive correlation between nerve size and segmentation accuracy (Pearson r=0.587, p<0.001), indicating that smaller nerves remain a primary challenge. These findings provide methodological guidance for developing robust ultrasound nerve segmentation systems under realistic clinical data constraints.
