イヤホンの内外マイクで雑音を抑え、呼吸数を推定するEarResp-ANS
EarResp-ANS
EarResp-ANSの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

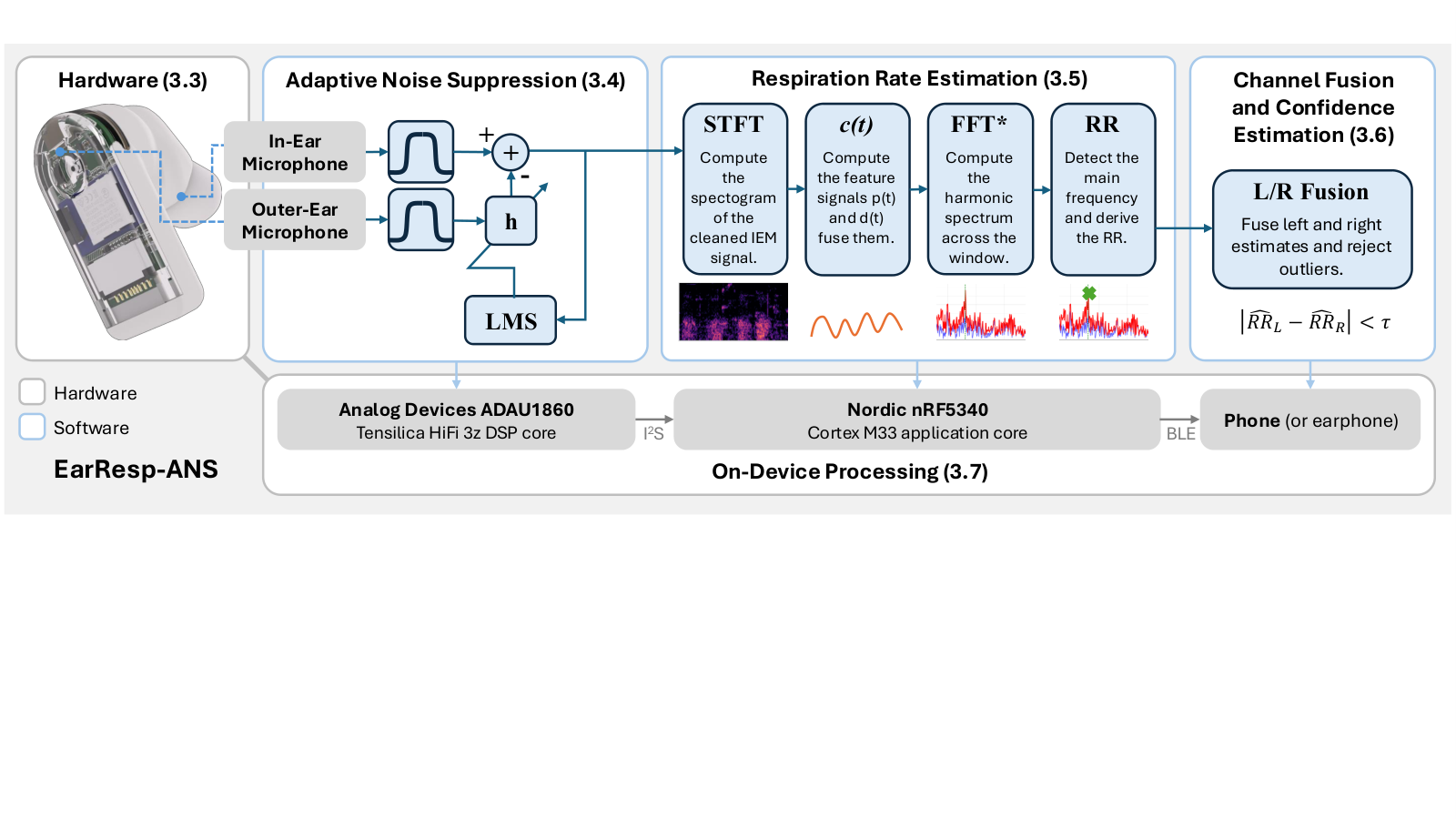

Figure 1 . System pipeline of EarResp-ANS on OpenEarable 2.0. ANS denoises the IEM signal on the DSP using a delayed LMS filter. RR estimation (STFT-based features and peak selection) runs on the MCU, with per-ear estimates transmitted via BLE for fusion.
概要
- 内外のマイクで捉えた音から周囲音を差し引き、各耳の呼吸数をイヤホン上で推定する。
- 著者らは18人の評価で全体の平均絶対誤差0.84 CPM、外れ値除去後0.47 CPM、プロセッサ負荷２％未満を報告した。
- 実用検証では、雑音や装着状態ごとの誤差とともに、推定値が除外される割合を確認する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、EarResp-ANSの仕組み
- 01内外マイク音
- 02帯域を絞る
- 03適応雑音除去
- 04左右で推定・照合
- 05呼吸数
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
EarResp-ANSは、イヤホンのマイクで捉えた音から、１分当たりの呼吸回数を推定する。呼吸数は身体状態を知るための指標だが、日常生活で継続して測るには、装着の負担が小さい方法が求められる。
耳を塞ぐと体内で生じた音が耳道内で強まる「閉塞効果」により、内側マイクは呼吸音を拾える。一方、その音は小さく、会話や音楽などの周囲音に埋もれやすい。イヤホン上で処理を続けるには、計算負荷と生音声の扱いも課題になる。
手法
内側マイクは呼吸音と入り込んだ周囲音を、外側マイクは主に周囲音を捉える。両方の音から200～1000 Hzの成分を取り出し、遅延付きLMSフィルタで、外側の音が内側へどう伝わるかを逐次推定する。LMSは、推定のずれに合わせてフィルタの係数を少しずつ更新する方法だ。推定した雑音を内側の音から差し引く。
残った音は、短い時間ごとの周波数成分を調べるスペクトル解析にかけ、左右それぞれの呼吸数を求める。両耳の値の食い違いは、信頼しにくい結果の検出に使う。例えば食堂の雑音下では、外側マイクの音を参照して内側の音を補正する。図の説明では、各耳の推定値をBLEという近距離無線で送り、左右の結果を統合する。生音声は送らない。
新規性
著者らが新規性として挙げるのは、外側マイクを周囲音の参照に使う適応的な雑音除去と、呼吸数の推定をイヤホン上で動かす構成である。音の伝わり方を逐次更新し、呼吸音を残すことを狙う。
ニューラルネットワークも生音声の外部送信も使わない。左右の耳で求めた値の食い違いを、信頼しにくい推定値の検出にも利用する。
従来手法との違い
従来の耳内マイク方式は、弱い呼吸音が周囲音に埋もれやすい。本文が挙げる先行方式には、推定に機械学習を使うものや、外側マイクを参照しつつ利用者ごとに事前計算した音の型を使うものがある。EarResp-ANSは、音の伝わり方に合わせて雑音除去の係数を更新する。
著者らの比較表には本方式の平均絶対誤差0.84 CPMが載る。ただし同表は、基準測定、評価手順、動作条件が研究ごとに異なるため、掲載値を直接比較できないと明記している。
実験結果
著者らは18人を対象に、音楽、食堂の雑音、ホワイトノイズを含む音響条件で評価した。騒音は最大80 dB SPLと報告する。全体の平均絶対誤差は0.84 CPM、推定値の自動的な外れ値除去後は0.47 CPMだった。CPMは１分当たりの呼吸回数、平均絶対誤差は基準値との差の絶対値を平均した値を指す。
OpenEarable 2.0上で動作させ、著者らはイヤホンのプロセッサ負荷を２％未満と報告する。確認できた本文の範囲では、基準呼吸数の測定方法、音響条件別の誤差、外れ値として除かれた割合は分からない。したがって、除外後の数値を常時得られる精度とは読めない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：休憩中に静かな席から食堂へ移ったとき、自分の呼吸数を確認する場面を想定する。内側・外側マイクを備えた左右のイヤホンから音を取り、各耳で雑音除去と呼吸数推定を行い、食い違いを確認して結果を表示する。改善は仮説であり、この利用場面の精度を示す結果ではない。
学習済みモデル用の訓練音声は、この方式の処理には要らない。一方、用途の検証には、同時に測った基準呼吸数を照合用ラベルとして用意する。装着や場所が変わった後、フィルタが音の伝わり方に適応するかも確かめる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：内側・外側マイクを備えた対象イヤホンで、安静時に静かな場所と食堂に似た雑音下の音を集める。同時に基準呼吸数を測り、照合用の正解ラベルにする。方式の実行に訓練音声は不要だが、装着ごとに雑音除去フィルタが適応するまでの挙動を記録する。
比較対象は、同じ内側マイクの音を適応的な雑音除去なしで処理した場合とする。両方式で基準値に対する平均絶対誤差を測り、音響条件別の誤差、左右の不一致による除外率、値が得られた時間の割合、処理負荷を併記する。
限界と課題
著者らが明示する方法上の前提は、呼吸音が外側マイクには弱くしか入らず、外側マイクの周囲音とほぼ連動しないことである。この前提が崩れる場面では、呼吸音まで差し引く可能性がある。比較表での本方式の動作条件は安静時であり、歩行中の精度を示すものではない。
編集上の検証事項は、装着の緩み、会話、体の動きによる誤差と推定値の除外率である。左右の照合で値を除いた後の誤差だけでは、利用者がどの程度の時間、結果を得られるか分からない。
出典
元のタイトル・要旨を確認する（英語）
EarResp-ANS : Audio-Based On-Device Respiration Rate Estimation on Earphones with Adaptive Noise Suppression
Respiratory rate (RR) is a key vital sign for clinical assessment and mental well-being, yet it is rarely monitored in everyday life due to the lack of unobtrusive sensing technologies. In-ear audio sensing is promising due to its high social acceptance and the amplification of physiological sounds caused by the occlusion effect; however, existing approaches often fail under real-world noise or rely on computationally expensive models. We present EarResp-ANS, the first system enabling fully on-device, real-time RR estimation on commercial earphones. The system employs LMS-based adaptive noise suppression (ANS) to attenuate ambient noise while preserving respiration-related acoustic components, without requiring neural networks or audio streaming, thereby explicitly addressing the energy and privacy constraints of wearable devices. We evaluate EarResp-ANS in a study with 18 participants under realistic acoustic conditions, including music, cafeteria noise, and white noise up to 80 dB SPL. EarResp-ANS achieves robust performance with a global MAE of 0.84 CPM , reduced to 0.47 CPM via automatic outlier rejection, while operating with less than 2% processor load directly on the earphone.
