微小泳動体を目標経路へ導く磁場と腕長の波形を、ベイズ最適化で探す
B-spline Bayesian Optimization for Microswimmer Control
B-spline Bayesian Optimization for Microswimmer Controlの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

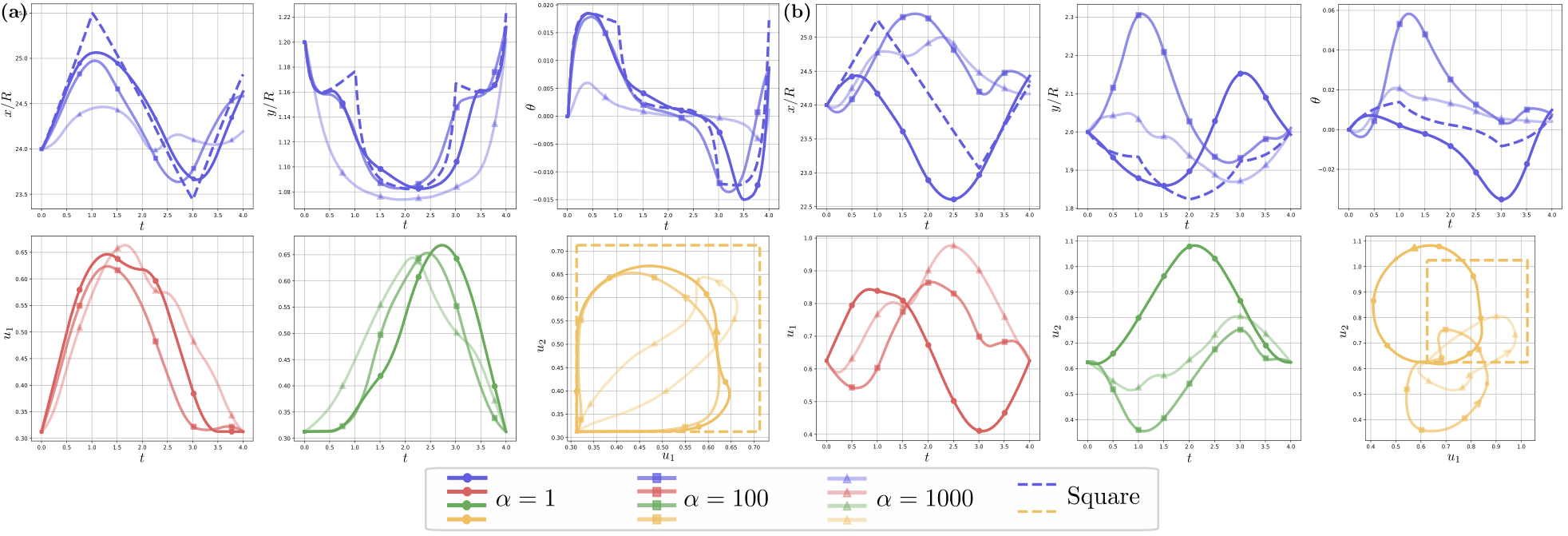

Fig. 13: Trajectories and control inputs of the optimized swimmers (solid lines) and the classical swimmer (dotted lines) in the low-altitude phase for wall-effects compensation. From left to right, the blue curves show the x x -, y y -, and θ \theta -displacements over time. The red and green curves correspond to the optimized controls u 1 u_{1} and u 2 u_{2} , respectively. The yellow plot shows the optimized and classical controls in the phase portrait. Transparency increases with the penalty parameter α ∈ { 1,100 , 1000 } \alpha\in\{1,100,1000\} . (a) Near-field regime with initial arm length 2 R + R / 2 2R+R/2 . (b) Middle-field regime with initial arm length 5 R 5R .
概要
- Bスプラインで磁場や腕長の波形を表し、軌道のずれを評価しながら制約付きベイズ最適化で候補を探す。
- 著者らは、磁気駆動する鞭毛型と、壁の影響を受ける三球型の数値モデルで軌道追従を報告した。
- 確認できた本文の範囲では、追従誤差や計算回数の数値、先行手法との直接比較は確認できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、B-spline Bayesian Optimization for Microswimmer Controlの仕組み
- 01目標経路と泳動モデル
- 02駆動波形を曲線化
- 03泳動軌道を数値計算
- 04評価値から候補更新
- 05駆動波形
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
微小泳動体は、液体中を自力や外部からの作用で進む微小な物体である。狙った経路を追わせるには、時々刻々の駆動を決めなければならない。壁が近い場合は、液体の流れを介した壁の影響も運動に加わる。
微小な尺度では慣性より粘性の影響が強く、同じ動きを単純に往復しても正味の前進は生じない。鞭毛の変形や三球を結ぶ腕の伸縮を適切な順序で起こし、経路途中と終点のずれを抑える必要がある。
手法
目標経路と泳動体の運動モデルを与え、磁場または腕長の時間変化をBスプラインで表す。Bスプラインは、有限個の制御点で滑らかな曲線を決める表現である。候補波形ごとに泳動を計算し、経路途中のずれと終点のずれを重み付けした評価値を求める。制約付きベイズ最適化は、これまでの評価値を使って次の候補を選ぶ探索法で、論文ではSCBOを採用する。
磁気駆動する鞭毛型では、時間とともに変わる磁場を入力し、頭部と鞭毛の動きを常微分方程式で計算する。三球型では、左右の腕長の変化を入力し、球と流体の相互作用を偏微分方程式で計算する。前者は時間に沿った状態の変化、後者は空間に広がる流れも扱う数式である。候補の計算と更新を繰り返し、評価値の小さい駆動波形を探す。
新規性
著者らが提案するのは、微小泳動体の軌道追従を制約付きの最適制御問題として扱い、Bスプラインで表した制御波形をベイズ最適化で探す方法である。著者らは、微小泳動体の制御へのベイズ最適化の適用を初の試みと位置付けている。
磁気駆動する鞭毛型の常微分方程式モデルと、壁を含む流体を解く三球型の偏微分方程式モデルに、同じ探索の枠組みを適用した点も特徴である。
従来手法との違い
本文には、決定論的な最適化や機械学習によって微小泳動体の制御を探す先行研究が挙げられている。また、三球型の制御を調べた研究の多くは、壁のない流体領域を仮定していたと著者らは説明する。
本研究では、壁を含む領域も扱い、シミュレーションで得た軌道の評価値から次の波形候補を選ぶ。確認できた本文の範囲では、先行手法と同じ条件で比べた追従精度や計算時間の数値は示されていない。
実験結果
著者らは、磁気駆動する鞭毛型モデルで複数の目標経路を再現し、実験研究で観察された精子の経路に近い周期的な軌道を得たと述べる。三球型モデルでは壁を含む流体領域を計算し、壁による流体力学的な影響を部分的に補償できたと報告する。壁の近くでは二重の輪を描く軌道が現れたという。
評価対象は二種類の数値モデルによる軌道追従で、三球型の計算は二次元の流体領域を用いる。確認できた本文の範囲では、追従誤差の数値、候補の評価回数、比較手法との差は確認できない。したがって、改善率や実機での成績は述べられない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：壁に沿って進ませたい三球型の試作体について、実験前に左右の腕長を変える波形を数値計算で検討する。入力は二次元の目標経路、泳動体の寸法、初期位置、壁と流体の条件とし、出力は候補波形と予測軌道にする。
数値計算では事前学習用の軌道データや教師ラベルを前提とせず、候補ごとに得る軌道と目標との差を探索に使う。実機に移すには位置を測る撮像手段と実測軌道の記録が必要で、壁や流体の条件を実物に合わせてモデルを調整する。実機での追従改善は検証対象である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず壁を含む二次元の三球型モデルで、短い目標経路を一つ定める。球と腕の寸法、初期位置、壁と流体の条件を入力し、候補の腕長波形ごとに軌道を計算する。数値計算段階では事前学習データや教師ラベル、実機のセンサー値を前提とせず、目標経路を評価の基準に使う。
比較基準として周期的な腕長変化を事前に固定し、同じ条件で経路全体のずれ、終点のずれ、候補の評価回数を記録する。この基準は導入検証のための設定であり、論文の比較結果ではない。実機では撮像による位置記録を用意し、実測に合わせてモデル条件を調整してから再評価する。
限界と課題
著者らが報告する壁の影響の補償は「部分的」であり、壁際の任意の経路を正確に追えるという結果ではない。示された結果は数値モデルによるもので、確認できた本文の範囲では、実機での追従成績を示す記述はない。
編集上の検証事項は、壁位置や流体条件の推定誤差が波形の有効性に与える影響、腕長や磁場の波形を実際に再現できる範囲、探索に要する計算回数と時間である。これらを著者らが明示した未解決課題として扱う根拠は、この範囲からは確認できない。
出典
元のタイトル・要旨を確認する（英語）
Optimal Control of Microswimmers for Trajectory Tracking Using Bayesian Optimization
Trajectory tracking for microswimmers remains a key challenge in microrobotics, where low-Reynolds-number dynamics make control design particularly complex. In this work, we formulate the trajectory tracking problem as an optimal control problem and solve it using a combination of B-spline parametrization with Bayesian optimization, allowing the treatment of high computational costs without requiring complex gradient computations. Applied to a flagellated magnetic swimmer, the proposed method reproduces a variety of target trajectories, including biologically inspired paths observed in experimental studies. We further evaluate the approach on a three-sphere swimmer model, demonstrating that it can adapt to and partially compensate for wall-induced hydrodynamic effects. The proposed optimization strategy can be applied consistently across models of different fidelity, from low-dimensional ODE-based models to high-fidelity PDE-based simulations, showing its robustness and generality. These results highlight the potential of Bayesian optimization as a versatile tool for optimal control strategies in microscale locomotion under complex fluid-structure interactions.
