地上の録音からドローンの荷物投下時刻を探す音響検知法
Acoustic Drone Package Delivery Detection
Acoustic Drone Package Delivery Detectionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

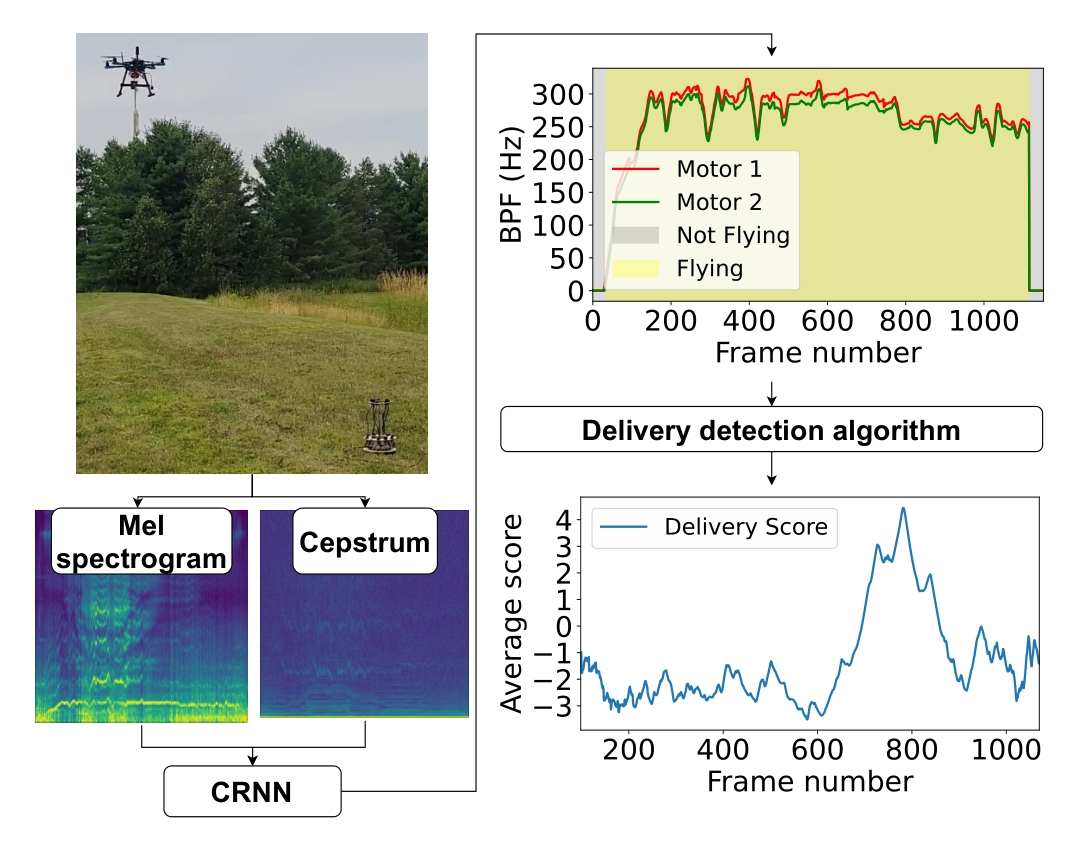

Fig. 2 : Architecture overview of the proposed algorithm.
概要
- 地上マイクの音から二つのプロペラのBPFを推定し、前後の分布変化で荷物の投下候補時刻を探す。
- 著者らの投下評価では、29の試験例で誤検知率8％のとき、投下に当たるフレームの96％を検知した。
- 推定器の学習は一機種、投下実験の荷物は500～600 gであり、別機種や軽い荷物での検証が必要になる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Acoustic Drone Package Delivery Detectionの仕組み
- 01地上の飛行音
- 02音の特徴を抽出
- 03二つのBPFを推定
- 04前後の分布を比較
- 05投下候補時刻
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、飛行中のドローンが荷物を投下した時刻を、地上で録った音から探す。刑務所などの立ち入り制限区域では、機体の侵入を知るだけでなく、落とされた物を探すために出来事の時刻を絞ることが重要になる。
著者らが挙げる従来の音響研究には、ドローンの検知や積み荷の有無の分類がある。ただし、積載状態を判定するだけでは、飛行の途中で荷物が離れた時点は特定できない。そこで投下前後のプロペラ音の変化に着目した。
手法
地上のマイクアレイ（複数のマイクを並べた装置）で録った約3秒の音を、周波数ごとの強さを表すメルスペクトログラムと、音の周期性を表すパワーケプストラムに変換する。畳み込み再帰型ニューラルネットワークが各時点のドローン音の有無と、音から捉えやすい二つのプロペラのBPFを推定する。BPFは羽根が通過する頻度に対応する周波数で、回転速度の手掛かりになる。
次に、各時点の前後でBPFの値の分布を比べる。例えば荷物を離した後に回転速度が変われば、その変化が投下候補となる。3～15秒の複数の時間窓で計算した点数をまとめ、しきい値を超えた時点を出力する。学習時には、地上・機上の録音とモーター制御信号を時刻で対応付け、校正したBPFとドローン音の有無を正解として与える。
新規性
著者らは、地上の音を使ってドローンの荷物投下を検知する手法を初めて提案したと述べる。判定対象は機体や積み荷の有無だけでなく、飛行中に荷物が離れた時刻である。二つのプロペラのBPFを推定し、その前後の分布差を手掛かりにする。
運用時の入力は地上で録った音だが、推定器の学習には機上音声やモーター制御信号も使う。現場で必要な入力と、開発時に必要なデータは分けて考える必要がある。
従来手法との違い
先行する音響研究として、著者らは積み荷の重さや積載の有無を分類する手法を挙げる。本手法は積載状態を一つの区間に割り当てるのではなく、飛行中のBPFの変化から投下候補の時刻を出す。ドローンの存在検知とも出力が異なる。
確認できた本文の範囲では、同じ投下データを用いた既存手法との直接比較はない。先行研究の積載分類の正解率と、本研究の投下フレーム検知率を並べて性能の優劣は判断できない。
実験結果
著者らは28回の飛行を記録し、地上と機上の両方の音がある17回をBPF推定器の学習8回、検証3回、試験6回に分けた。表の試験結果では、地上マイク音声のBPF平均絶対誤差は31 Hz、ドローン音の有無の正解率は91％。機上音声ではそれぞれ6.2 Hz、99％だった。
距離別評価では、100 mまでBPF平均絶対誤差が15 Hz未満と報告する。投下評価では正解時刻を0.5秒の窓に広げ、29の試験例で誤検知率8％のとき、投下に当たるフレームの96％を検知した。記録された投下は23件で荷物は500～600 g。29例と23件の対応は、確認できた本文の範囲では明確でない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：立ち入り制限区域の周囲に置いた地上マイクアレイの録音から、荷物投下の候補時刻を警備担当者へ知らせる。出力は候補時刻と検知結果とし、担当者が録音と現場の状況を確認して記録する流れを想定する。
適用に向けては、対象機種の地上・機上音声、対応するモーター制御信号、ドローン音の有無と投下時刻のラベル、区域の背景音を集める必要がある。機種や音環境が変わる場合の推定器の調整も検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象区域で地上マイクアレイの音声と背景音を集め、ドローン音の有無と投下時刻をラベル付けする。対象機種の学習用飛行では機上音声とモーター制御信号も同期して集め、測定した回転速度との対応からBPFの正解値を作る。これらで推定器を調整する。
比較対象は、地上音声からドローンの有無だけを知らせる運用とする。別の飛行を試験用に残し、距離別のドローン検知率、BPF平均絶対誤差、投下フレームの検知率と誤検知率を測る。軽い荷物や風のある条件も含め、警報から人による確認までの遅れを記録する。
限界と課題
著者らが挙げる制約は、BPF推定器の学習に使った機体が一機種で、投下実験の荷物が500～600 gだったことだ。軽い荷物では投下前後の回転速度差が小さくなり得る。また、投下判定は機体の位置を考慮せず、ドップラー効果、突風、操縦による動きが誤判定につながり得る。
編集上の検証事項は、別機種、軽い荷物、異なる騒音下での検知率と誤報率である。投下評価の「29の試験例」と記録された「23件の投下」の対応も確認したい。要約のBPF誤差16 Hzは距離条件の記述が本文内で一致しないため、適用範囲の判断には条件の確認が要る。
出典
元のタイトル・要旨を確認する（英語）
Acoustic Drone Package Delivery Detection
In recent years, the illicit use of unmanned aerial vehicles (UAVs) for deliveries in restricted area such as prisons became a significant security challenge. While numerous studies have focused on UAV detection or localization, little attention has been given to delivery events identification. This study presents the first acoustic package delivery detection algorithm using a ground-based microphone array. The proposed method estimates both the drone's propeller speed and the delivery event using solely acoustic features. A deep neural network detects the presence of a drone and estimates the propeller's rotation speed or blade passing frequency (BPF) from a mel spectrogram. The algorithm analyzes the BPFs to identify probable delivery moments based on sudden changes before and after a specific time. Results demonstrate a mean absolute error of the blade passing frequency estimator of 16 Hz when the drone is less than 150 meters away from the microphone array. The drone presence detection estimator has a accuracy of 97%. The delivery detection algorithm correctly identifies 96% of events with a false positive rate of 8%. This study shows that deliveries can be identified using acoustic signals up to a range of 100 meters.
