超音波に写らない椎骨の奥側を、音の伝わり方から補うOSCAR
OSCAR
OSCARの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

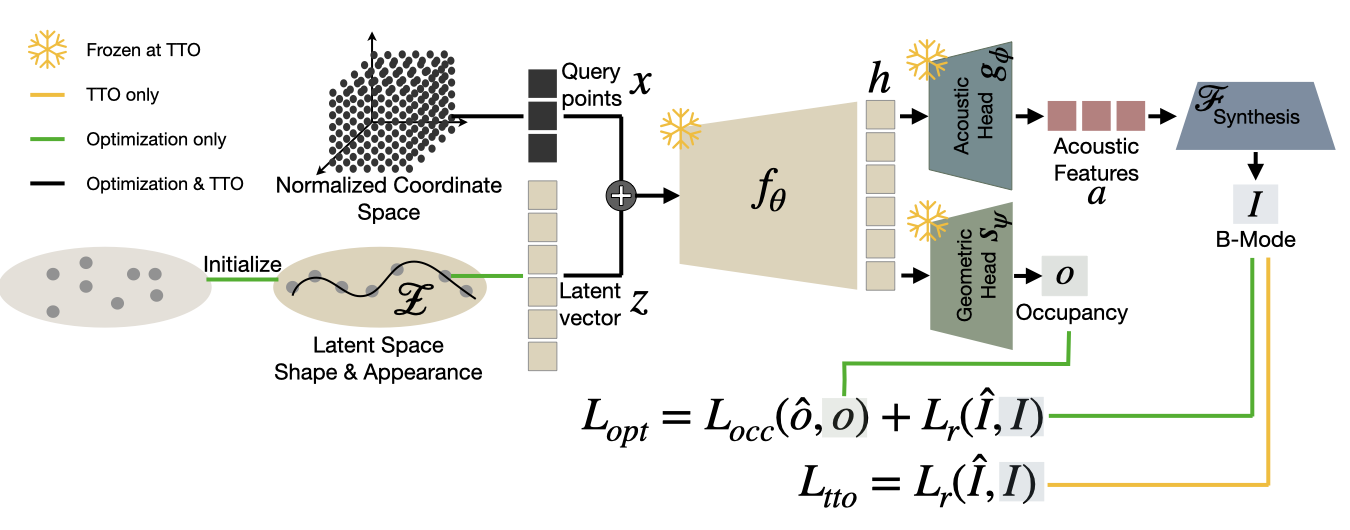

Figure 1: Proposed framework pipeline. Joint Training: The network couples an acoustic head ( g ϕ g_{\phi} ) and a geometric head ( s ψ s_{\psi} ) via a shared latent space ( 𝒵 \mathcal{Z} ) and backbone ( f θ f_{\theta} ). Supervised by both B-mode synthesis ( ℒ p h o t o \mathcal{L}_{photo} ) and ground-truth shape occupancy ( ℒ o c c \mathcal{L}_{occ} ), the ray-based rendering inherently models acoustic shadowing. Test-Time Optimization: At inference, network weights are frozen. A novel latent code 𝐳 ∗ \mathbf{z}^{*} is optimized directly from fragmented B-mode observations without shape labels ( ℒ t t o \mathcal{L}_{tto} ). The optimized prior inherently extracts the complete 3D geometry o ( 𝐱 ∣ 𝐳 ∗ ) o(\mathbf{x}\mid\mathbf{z}^{*}) .
概要
- OSCARはBモード超音波画像とプローブ位置から椎骨の三次元形状を補完し、推論時には形状ラベルを使わない。
- シミュレーションのテスト10例でHD95平均はOSCAR 1.17 mm、SITD 5.93 mm。模型3例ではOSCAR 7.46 mm、SITD 7.17 mmだった。
- 学習には正解形状の占有ラベルが必要。実画像への適用では撮像条件の違いと位置合わせの誤差を検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、OSCARの仕組み
- 01画像とプローブ位置
- 02音響画像を再現
- 03内部表現を調整
- 04椎骨形状を抽出
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
OSCARは、超音波に一部しか写らない椎骨から、見えない部分を含む三次元形状を推定する方法だ。脊椎への低侵襲な処置では立体的な位置把握が重要だが、骨で音が強く反射・減衰すると、奥側が暗い「音響シャドー」になる。
画像の見え方はプローブの向きでも変わる。著者らは、見えている表面の点だけを扱う形状補完では、超音波画像ができる過程を十分に利用できないと考えた。
手法
入力は複数のBモード超音波画像と各画像のプローブ位置。Bモードは反射した音の強さを明るさで示す画像だ。学習時には正解形状も使い、空間の各点について骨が占める確率と、音の反射・散乱・減衰を、共通の内部表現から予測する。座標を指定すると値を返す仕組みをニューラル陰関数表現と呼ぶ。
予測した音響特性から、音が進む線上で残る強さと画像の明るさを計算し、実画像と照合する。新しい椎骨ではモデルの重みを固定し、例えば異なる向きの画像に合うよう対象固有の内部表現だけを調整する。最後に各座標の骨の占有確率から三次元形状を取り出し、影の奥は学習した形状の傾向で補う。
新規性
OSCARの新しさは、椎骨の形と超音波画像の見え方を共通の内部表現で結び、音の反射や減衰を画像生成の計算に含めた点にある。音の届きにくい領域を示す専用ラベルを使わず、隠れた形を推定する。
新しい対象では学習済みモデルを固定し、画像に合うよう対象固有の内部表現を調整する。推論時に形状ラベルは不要だが、学習時には正解形状の占有ラベルを使う。
従来手法との違い
著者は、超音波からの形状補完手法SITDと、基盤となるNISFを比較対象にした。SITDは分割結果など、明示的に示した形状を入力に要する。OSCARは推論時にBモード画像とプローブ位置を使い、NISFにはない音響特性の計算を形状推定と結び付ける。
シミュレーションではOSCARのHD95が両手法より小さい。一方、模型ではSITDよりHD95が大きく、条件を分けて結果を読む必要がある。
実験結果
著者はVerSeの椎骨53例を基に音響特性を変えた画像を作り、132系列を学習、10系列を検証、10系列をテストに使った。各系列は画像と位置情報などを含む。加えて、シミュレーションで未使用の椎骨模型3例を実画像で評価した。各手法の学習にはシミュレーションデータを使った。
形状表面の距離を測るHD95は小さいほど良い。テスト10例のHD95平均はOSCARが1.17 mm、SITDが5.93 mm、NISFが3.03 mmで、著者のSITD比約80％改善はこの条件に対応する。模型3例では順に7.46、7.17、8.61 mmだった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：脊椎処置の準備段階で、椎骨の見えない面を確認する参考用の三次元形状を作る。複数方向のBモード画像と、位置を記録できるプローブから得た撮像位置を入力し、補完した形状を原画像に重ねて人が確認する。
適用には、対象の撮像条件に合う学習用画像と位置情報、対応するCT由来の形状ラベルが要る。画像と形状を位置合わせしてモデルを調整する運用案であり、処置への有効性は未検証である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：利用予定の条件で複数方向のBモード画像とプローブ位置を記録し、対応するCT由来形状を位置合わせする。学習には画像、位置情報、骨の占有ラベルを用意する。新しい対象の推論入力は画像と位置情報に限る。
別の対象を評価用に残し、同じ正解形状に対するOSCARとSITDのHD95を比較する。見える面と影の奥を分けて誤差を記録し、位置合わせを少し変えた場合の変動も調べる。模型での差を踏まえ、表示後に人が確認する手順も検討する。
限界と課題
著者は、シミュレーションと実画像の分布のずれを課題として挙げる。実画像の評価は、シミュレーションに使っていない三つの椎骨模型に限られる。模型のHD95平均はOSCARが7.46 mm、SITDが7.17 mmで、OSCARの方が小さいとは言えない。
編集上の検証事項は、生体内や異なる撮像方向での誤差、プローブ位置のずれへの感度、影の奥に推定した面の点検方法である。推論時に形状ラベルが不要でも、学習用の正解形状は必要になる。
出典
元のタイトル・要旨を確認する（英語）
OSCAR: Occupancy-based Shape Completion via Acoustic Neural Implicit Representations
Accurate 3D reconstruction of vertebral anatomy from ultrasound is important for guiding minimally invasive spine interventions, but it remains challenging due to acoustic shadowing and view-dependent signal variations. We propose an occupancy-based shape completion method that reconstructs complete 3D anatomical geometry from partial ultrasound observations. Crucially for intra-operative applications, our approach extracts the anatomical surface directly from the image, avoiding the need for anatomical labels during inference. This label-free completion relies on a coupled latent space representing both the image appearance and the underlying anatomical shape. By leveraging a Neural Implicit Representation (NIR) that jointly models both spatial occupancy and acoustic interactions, the method uses acoustic parameters to become implicitly aware of the unseen regions without explicit shadowing labels through tracking acoustic signal transmission. We show that this method outperforms state-of-the-art shape completion for B-mode ultrasound by 80% in HD95 score. We validate our approach both in-silico and on phantom US images with registered mesh models from CT labels, demonstrating accurate reconstruction of occluded anatomy and robust generalization across diverse imaging conditions. Code and data will be released on publication.
