指を曲げて開く布製グローブ：個別採寸と頸髄損傷者3人での予備評価
Dual-Action Fabric-Based Soft Robotic Glove
Dual-Action Fabric-Based Soft Robotic Gloveの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

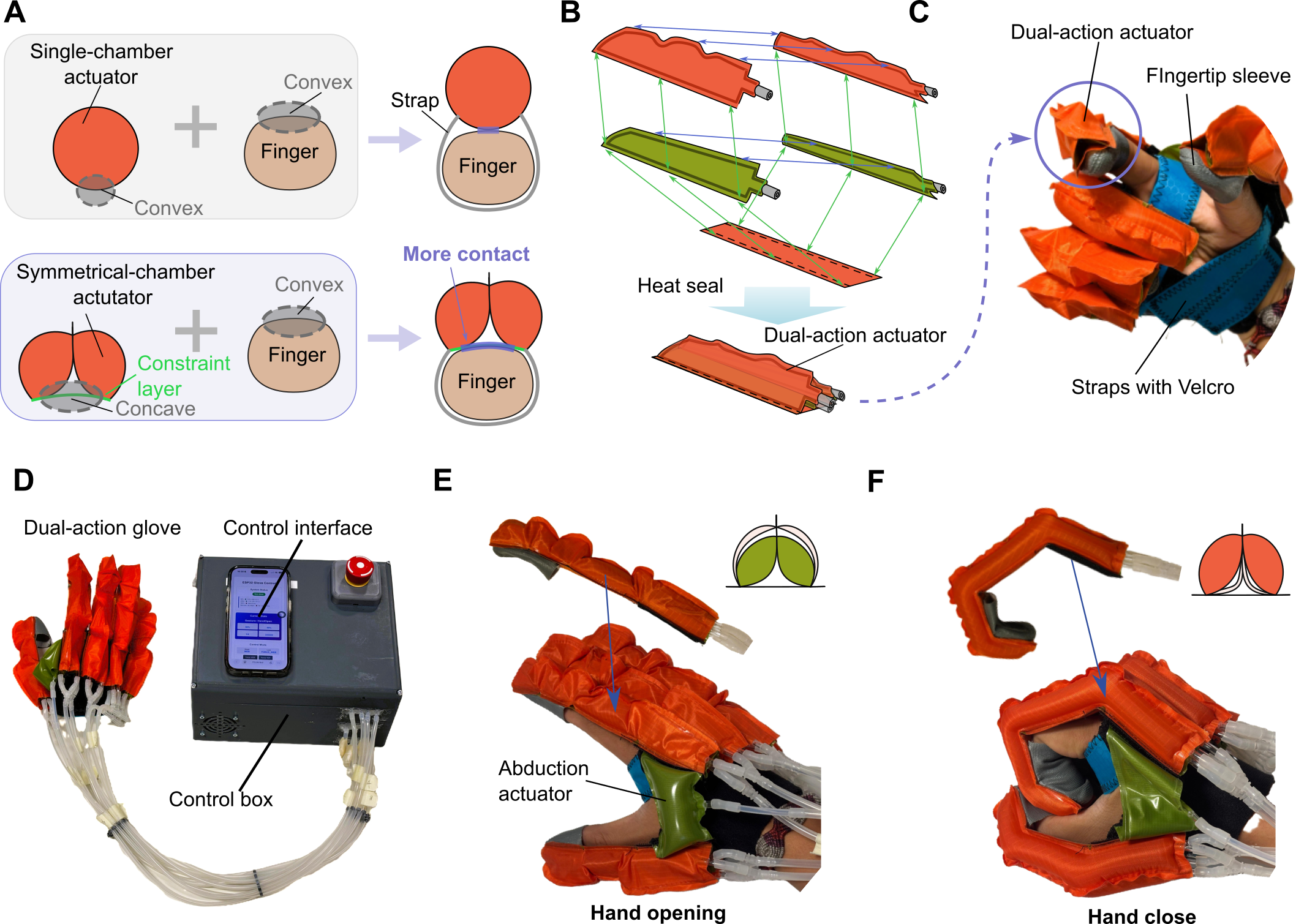

Figure 1 : Glove system overview. (A) Comparison of finger contact between single-chamber and symmetrical-chamber actuators upon inflation. (B) and (C) Design of the dual-action actuator and soft glove. (D) Complete system comprising the control box, dual-action soft glove, and smartphone web interface. (E) and (F) Glove in fully extended and fully flexed configurations, respectively.
概要
- 手指ごとの目標関節角に合わせて布製空気室を作り、五指の屈伸と親指の外転を支援する。
- 健常男性10人の物体運搬では、一部の物体で前腕筋活動が低下した一方、全6物体で所要時間が延びた。
- 頸髄損傷者3人の予備評価では全員で物体の落下が減ったが、長期的な治療効果は未検証である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Dual-Action Fabric-Based Soft Robotic Gloveの仕組み
- 01目標関節角の計測
- 02布製空気室の熱封止
- 03屈伸用空気室を選択加圧
- 04手指の屈伸・親指外転
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この布製の空気圧グローブは、指を曲げて物を握る動きと、伸ばして放す動きの両方を助ける。神経疾患や頸髄損傷によって手の機能が損なわれると、日常の物の扱いが難しくなる。
頸髄損傷者は、手首を反らせて腱の張りで指を受動的に閉じる「腱固定把持」に頼る場合がある。著者らは、指を開く支援も必要だと説明する。従来の柔らかいグローブには、関節への形状合わせ、装着感、屈伸両方向の支援に課題があった。
手法
まず利用者の手で、指を曲げた姿勢と伸ばした姿勢の目標関節角を測る。その角度から空気室の形と布の接合経路を決め、CNC熱封止で製作する。CNC熱封止とは、指定した経路に沿って機械が布を熱で接合する方法で、例えば円筒形の物を握る姿勢に向けて指ごとの形を調整できる。
各指の駆動部は、屈曲用と伸展用の空気室をそれぞれ二つ、膨張方向を制限する層と接合したものだ。使う側の空気室へ空気を送ると、指を目標姿勢へ動かす。対称な空気室は加圧時に指に沿う凹状の接触面を作る。親指には横へ開く専用の駆動部があり、制御箱とスマートフォンの画面から各指の屈伸を操作できる。
新規性
著者らの今回の貢献は、既報の対称な空気室を使い、五指の屈曲と伸展、親指を横に開く外転を一つの布製グローブに組み込んだ点にある。手指ごとの目標関節角から空気室の形を決める製作手順も示した。
対称な空気室そのものは著者らの先行研究による。今回の装置では各指の屈伸を個別に制御できる設計だが、評価実験では全指を一斉に作動させており、指別制御の効果はまだ示されていない。
従来手法との違い
本文で比較される一般的な単一空気室の方式は、加圧すると指の甲側に向けて凸状に膨らみ、指との接触面積が限られる。提案方式は対称な二つの空気室と膨張を抑える層により、加圧時に指に沿う凹状の接触面を作る。
著者らの既報の対称空気室型は屈曲支援に限られていた。今回は伸展と親指の外転を加えた。ただし、接触面の違いが装着時の快適さをどれだけ変えるかや、既報機に対する機能改善幅を直接測った結果は、確認できた本文の範囲では示されていない。
実験結果
著者らは親指の駆動部を用いた測定で、80 kPa時に屈曲側の曲げモーメント0.27 N·m、指先を止めて測る力12.2 N、伸展側の曲げモーメント0.23 N·mを報告した。グローブ全体では、つまむ力が80 kPaで9.8 N、通常の把持力が100 kPaで最大24.8 Nだった。
健常男性10人による6種類の物体運搬では、素手、非作動、60 kPaで作動する条件を比較した。著者らは物体2、3、5、6で前腕の筋活動が平均37%、29%、7%、35%低下した一方、全6物体で所要時間が延びたと報告する。頸髄損傷者3人は能力に応じて7課題の一部を行い、全員で落下が減ったが、課題ごとの成績は一様ではなかった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：頸髄損傷者が訓練室で円筒形の物を握り、移動して放す課題に使う。入力は本人から測った屈曲・伸展時の目標関節角と操作指示、出力はグローブの屈伸動作と、運搬の成否や落下回数の記録とする。
利用前に手指を採寸して空気室の形を合わせ、訓練中は所要時間と手首を反らせる代償動作も観察する。この空気圧方式の作動に学習用データや正解ラベルは不要で、追加のセンサーを使う場合は評価目的を決めて選ぶ。訓練効果は別途検証が必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：訓練室で円筒形の物を運んで放す一課題に絞る。本人の屈曲・伸展時の目標関節角を測り、指ごとの空気室を合わせる。この方式の作動に学習用の元データや正解ラベルは不要で、必要な入力は採寸値と操作指示である。
同じ人の非装着時を基準に、作動時の成功回数、落下回数、所要時間を記録する。圧力も記録し、筋負担まで比べるなら本文で用いた表面筋電センサーを追加する。装着調整と手首の代償動作を記録し、握る動作と放す動作の両方を確認する。
限界と課題
著者らは、手の採寸と個別製作に時間と費用がかかること、頸髄損傷者の評価が3人・少数のセッションに限られることを制約として挙げる。健常者の評価も男性10人のみで、長期的な治療効果や多様な利用者への適合は判断できない。
装置は主に手全体の屈曲と伸展を想定し、実験では全指を一斉に作動させた。著者らはボタン操作による所要時間の増加と、布製空気室の繰り返し加圧に対する耐久性が未評価であることも報告する。編集上の検証事項は、装着感、物を放す操作の確実さ、長時間使用時の皮膚への影響である。
出典
元のタイトル・要旨を確認する（英語）
An Ergonomic, Customizable Soft Robotic Glove toward Personalized Hand Rehabilitation
Hand impairment following neurological disorders substantially limits independence in activities of daily living, motivating the development of effective assistive and rehabilitation strategies. Soft robotic gloves have attracted growing interest in this context, yet persistent challenges in customization, ergonomic fit, and user comfort constrain their clinical utility. Here, we present an ergonomic, customizable fabric-based soft robotic glove whose actuators can be tailored to individual finger-joint geometry. The glove comprises five dual-action actuators supporting finger flexion and extension, together with a dedicated thumb abduction actuator. Leveraging computer numerical control heat sealing technology, we fabricated symmetrical-chamber actuators that adopt a concave outer surface upon inflation, thereby increasing finger contact area and improving comfort. Characterization confirmed joint moment and grasping force sufficient for ADL-relevant tasks. In ten healthy subjects, active assistance significantly reduced forearm muscle activity during manipulation, and a pilot study in three individuals with cervical spinal cord injury showed more natural grasp patterns and reduced reliance on tenodesis grasp.
