点群の角度制約と地図更新の調整で、目印の乏しい場所の位置推定を改善する手法
Environment-Adaptive Solid-State LiDAR-Inertial Odometry
Environment-Adaptive Solid-State LiDAR-Inertial Odometryの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

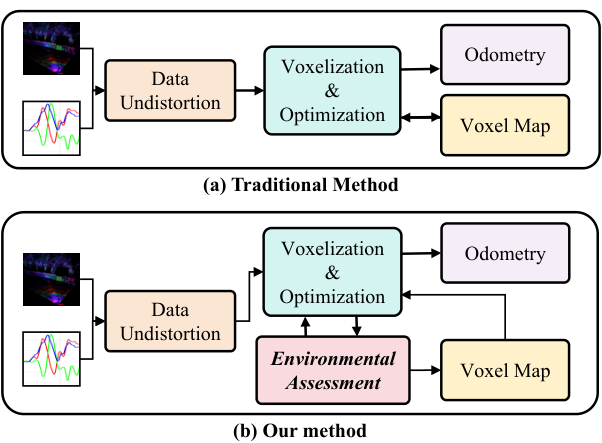

Fig. 1 : (a) Conventional method, where all measurements are directly integrated into the voxel map. (b) Our method incorporates environmental assessment into the optimization process by introducing environmental constraints and degeneracy evaluation to enhance localization accuracy.
概要
- 固体LiDAR点群と慣性計測値から位置・姿勢と地図を推定し、局所面の向きを角度制約として加える。
- 推定計算と角度のずれから地図更新用のスコアを作り、閾値を下回るフレームは地図に加えない。
- Botanic Gardenの1018-04では、完成版のAPEのRMSEは0.806 mで、iG-LIOの1.218 mを下回った。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Environment-Adaptive Solid-State LiDAR-Inertial Odometryの仕組み
- 01LiDAR点群・慣性値
- 02点群の動き補正
- 03距離・角度で姿勢推定
- 04劣化度で地図更新
- 05推定軌跡・地図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、固体LiDARの距離点群と慣性計測装置の測定値から、ロボットの位置・姿勢と周囲の地図を求める。LiDARは光で距離を測り、慣性計測装置は回転や加速度を測る。自己位置と地図を同時に求める処理をSLAMという。
似た形が続く場所では、点群から動きを絞る手掛かりが不足しやすい。ずれた位置のまま観測を地図に加えると、その地図を使う後続の推定にも影響するため、姿勢推定と地図更新を併せて扱う。
手法
まず慣性計測値を使い、取得中の動きで生じた点群のゆがみを補正する。点群をボクセルという小さな空間区画に分け、局所的な面の向きを推定する。現在の点と地図上の対応点について、点と平面の距離などに加え、両点を結ぶ方向と面の法線方向の角度のずれを計算し、位置と姿勢を求める。
例えば平らな通路の点群では、周囲の面の向きも照合の手掛かりになる。次に推定計算から回転と並進の手掛かりの弱さを評価し、角度のずれと合わせて地図更新用のスコアを作る。スコアが閾値を下回るフレームは地図に加えず、それ以外は区画の信頼度を更新する。出力は推定した軌跡とボクセル地図である。
新規性
著者らは、従来の点と平面の距離に、対応点を結ぶ方向と局所平面の法線方向の角度制約を加えた。局所の面の向きを位置と姿勢の推定に使う点が提案の一部である。
もう一つは、推定計算から得る回転・並進の手掛かりと角度のずれを、地図更新の判断につなぐ点だ。観測の信頼度に応じてボクセル地図への追加を調整する。
従来手法との違い
主な比較対象のiG-LIOは、ボクセルという小さな空間区画を使うGICP制約で点群を照合する。著者らはiG-LIO、角度制約を加えて提案の地図更新を外した構成、両方を備えた完成版を比較した。
Botanic GardenデータセットではFAST-LIOも比較対象に含む。角度制約と地図更新それぞれの寄与を、同じ走行系列の誤差で見る構成だ。示された差はこのデータセットでの結果であり、他の環境での差は未確認である。
実験結果
著者らはBotanic Gardenデータセットの走行系列で、絶対位置姿勢誤差（APE）のRMSE（二乗平均平方根誤差）、最大誤差、平均誤差を評価した。各手法を連続5回実行した平均値を報告している。
系列1018-04のRMSEはiG-LIOが1.218 m、角度制約のみの構成が0.840 m、完成版が0.806 mだった。最大誤差は同じ順に2.878 m、2.501 m、1.942 m。一方、1018-03のRMSEはiG-LIOと完成版がともに0.166 mで、系列によって差の大きさは異なる。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：植物園を巡回するロボットの走行記録から、通路や開けた場所での推定軌跡と地図を作る。入力は時刻を合わせた固体LiDARの距離点群と慣性計測装置の測定値、出力は各時点の位置・姿勢と更新済みの地図とする。
手法の説明に学習用データや教師ラベルは登場しない。運用前の精度確認には、比較用の基準軌跡が必要だ。センサー間の時刻と座標の対応を確認し、現場の経路で地図更新が止まる区間を記録する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象経路で、時刻を合わせた固体LiDAR点群と慣性計測値を記録し、センサー間の座標の対応を確認する。説明上、手法の学習用データや教師ラベルは必要とされていない。誤差評価には別途、位置の基準軌跡を用意する。
同じ記録をiG-LIO、角度制約のみの構成、完成版に入力し、基準軌跡に対するAPEのRMSEと最大誤差を比べる。地図更新を止めた場所も記録し、誤差の大きい区間と照合する。更新の閾値を対象環境に合わせて検証し、複数回の走行で結果を確かめる。
限界と課題
著者らは、幾何学的な手掛かりが極めて弱い場面では角度制約の効果が下がると述べる。複雑で動的な環境への拡張は今後の課題としており、今回の実験はBotanic Gardenの走行系列である。
編集上の検証事項：本文は条件数が大きいほど不安定と説明するが、掲載式の構造スコアは条件数とともに増える形に読める。また、1018-02のiG-LIOでは平均誤差0.288 mがRMSE 0.196 mを超え、表同士が整合しない。判定への影響と数値の訂正は確認が必要だ。
出典
元のタイトル・要旨を確認する（英語）
Environment-Adaptive Solid-State LiDAR-Inertial Odometry
Solid-state LiDAR-inertial SLAM has attracted significant attention due to its advantages in speed and robustness. However, achieving accurate mapping in extreme environments remains challenging due to severe geometric degeneracy and unreliable observations, which often lead to ill-conditioned optimization and map inconsistencies. To address these challenges, we propose an environment-adaptive solid-state LiDAR-inertial odometry that integrates local normal-vector constraints with degeneracy-aware map maintenance to enhance localization accuracy. Specifically, we introduce local normal-vector constraints to improve the stability of state estimation, effectively suppressing localization drift in degenerate scenarios. Furthermore, we design a degeneration-guided map update strategy to improve map precision. Benefiting from the refined map representation, localization accuracy is further enhanced in subsequent estimation. Experimental results demonstrate that the proposed method achieves superior mapping accuracy and robustness in extreme and perceptually degraded environments, with an average RMSE reduction of up to 12.8% compared to the baseline method.
