模擬血管を進む変形ロボットで、移動速度と形状を同時に調整する
3D RL-DWA
3D RL-DWAの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

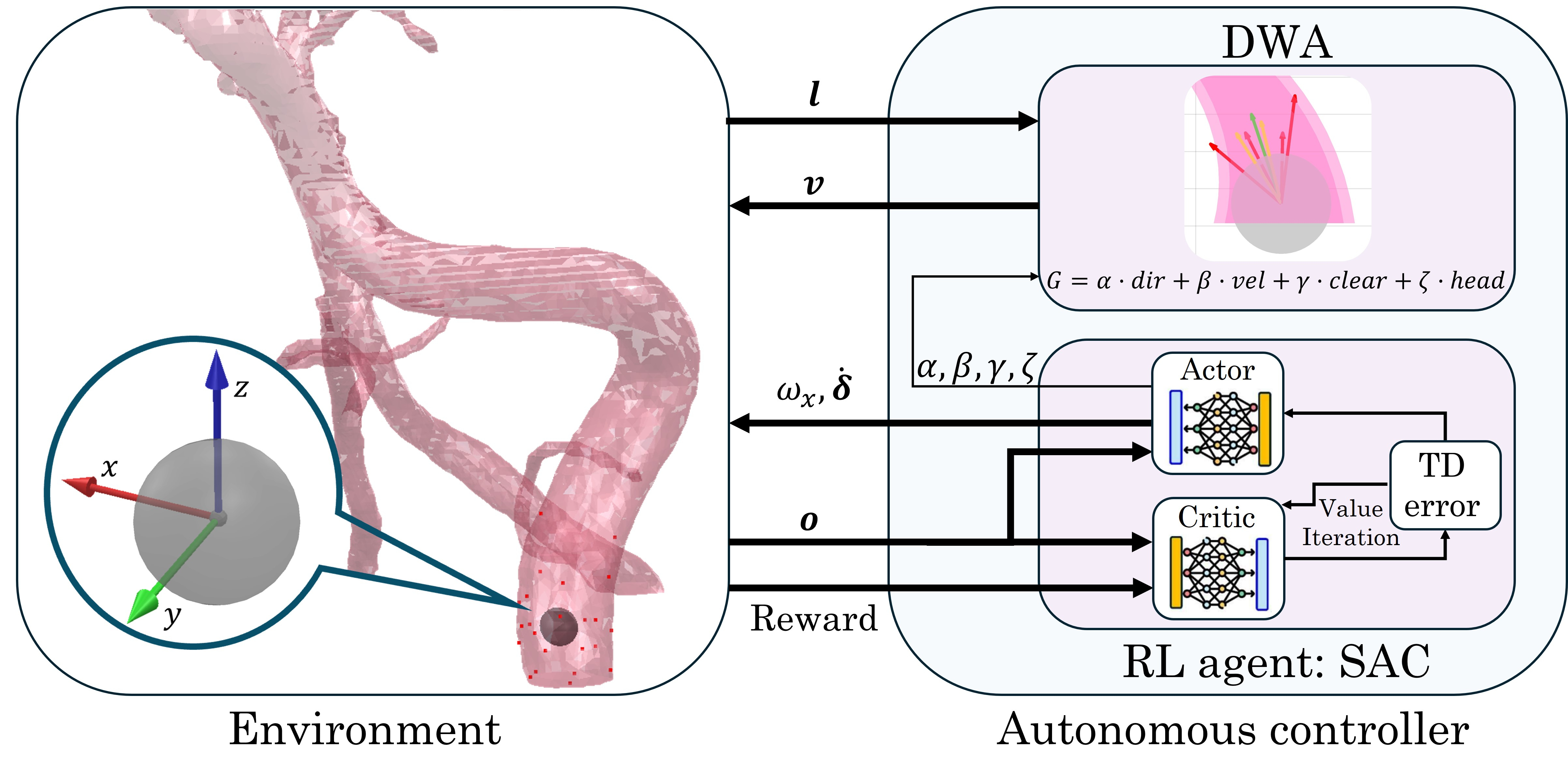

Fig. 1: Proposed framework for adaptive 3D local navigation. The autonomous controller, combining RL and DWA, operates in a closed-loop system, receiving observation 𝒐 = [ 𝒔 , ł ] \boldsymbol{o}=[\boldsymbol{s},\boldsymbol{\l}] from the environment, which consists of the current task state 𝒔 \boldsymbol{s} , and the laser scan data 𝒍 \boldsymbol{l} . The RL agent dynamically adjusts the DWA parameters ( α , β , γ , ζ \alpha,\beta,\gamma,\zeta ) for adaptive control of linear velocity 𝒗 \boldsymbol{v} while also outputting angular ω x \omega_{x} and deformation velocities 𝜹 ˙ \boldsymbol{\dot{\delta}} .
概要
- 強化学習がDWAの四つの評価重みと回転・変形速度を出し、DWAが三次元の移動速度を選ぶ。
- 著者らは模擬血管網で計1080試行を行い、距離測定15・25・50点の条件を比較した。
- 移動と変形には簡略化したモデルを用いており、磁力や材料の動きは明示的にモデル化していない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、3D RL-DWAの仕組み
- 01形状・目標方向・測距
- 02強化学習で重みと変形速度
- 03DWAで移動速度を選択
- 04移動・回転・変形指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
3D RL-DWAは、変形できるロボットが狭く曲がった空間を進む際に、移動と形状の変更を一緒に決める方法だ。著者らは模擬血管網で、壁との衝突を避けて目標点へ進みながら、血管内でロボットが占める体積を増やす課題を扱う。
局所経路計画とは、現在の観測に基づいて次の動きを選ぶことを指す。動的ウィンドウ法（DWA）は実行できる速度候補を比べる方法だが、従来の固定された評価重みでは、狭い場所など状況に応じた調整が課題になる。
手法
入力は現在の形状、正規化した移動速度と目標点への方向、レーザーによる障害物までの距離だ。強化学習は行動の結果から判断を学ぶ方法で、ここではDWAの四つの評価重み、機体の軸まわりの回転速度、三軸の変形速度を出す。目標点は、あらかじめ与えた少数の経由点から順に選ぶ。
DWAは現在の三次元移動速度と加速度の上限から速度候補を作り、速さ、急な方向変更、障害物との距離、目標方向との一致を採点して一つ選ぶ。例えば血管の曲がり角では、測距結果と次の目標方向に応じた重みで速度を選び、移動と変形を一歩進めてから再び観測する。
新規性
著者らの提案は、三次元の移動速度をDWAで選び、その評価に使う四つの重みを強化学習で状況に応じて変える局所制御器である。強化学習は機体の軸まわりの回転速度と、三軸の変形速度も出す。
姿勢と形状を合わせて9自由度を持つロボットを対象に、少数の距離測定値から目標点への移動と形状調整を並行して扱う。ただし、9自由度すべてに独立した速度指令を出す設計ではない。
従来手法との違い
比較対象の一つは、強化学習だけで三次元の移動速度、回転速度、変形速度を直接出す方式である。提案法では、移動速度の候補選びをDWAが担い、強化学習はその評価重みを調整する。著者らは学習時の報酬について、測定点数15、25、50の各条件で提案法がこの比較対象を上回ったと報告する。
もう一つは、観測点群からグラフを作り、最短経路と血管断面に基づく形状を求めるモデルベース方式だ。同じ模擬血管網で比較されているが、確認できた本文の範囲では、通常の試験条件における方式間の経路完了率の数値は示せない。
実験結果
著者らは模擬血管網で、学習に使った目標点列と未使用の目標点列を試した。測定点数は15、25、50。指標は、経路全長に対する到達距離の割合である経路完了率と、観測中の血管区間に対するロボットの占有体積率である。試験は20回×6経路×3方式×3測定点数の計1080回だった。
著者らによると、モデルベース方式は15点と25点の全試行で失敗した。提案法の50点設定では、測距値に高水準のガウス雑音を加えた条件で経路完了率が平均75.8％、標準偏差17.6ポイントだった。確認できた本文の範囲では、通常条件の比較図に対応する具体的な数表はなく、方式間の差を数値で示せない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：変形ロボットを研究する施設で、模擬血管の分岐を通る局所制御の候補として試す。入力はロボットの形状、現在の移動方向、次の目標点への方向、仮想距離センサーの測定値とし、出力する移動・回転・変形速度を各時点で記録する。
学習には対象の血管形状を表すシミュレーション、目標点列、衝突や進捗を判定する設定が必要になる。本文の強化学習方式に正解速度の教師ラベルは使わない。センサーの点数・配置と運動制約を対象モデルに合わせ、実機への適用は別に検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象に近い分岐形状のシミュレーションと目標点列を用意し、学習用と未使用の評価用に分ける。距離センサーの点数と配置、形状・移動方向・目標方向の入力、衝突と進捗の判定を定める。運動制約と報酬設定も対象モデルに合わせる。
正解速度の教師ラベルは用意せず、同じ観測条件で移動・回転・変形速度を直接出す強化学習方式を比較基準にする。経路完了率、占有体積率、壁との衝突、制御一歩あたりの計算時間を記録し、測定点数と雑音を変えて結果を確かめる。
限界と課題
著者らが明記する制約は、ロボットの移動と変形を簡略化した運動モデルで扱い、磁力や材料の動きを明示的にモデル化していないことだ。評価環境の血管壁も仮想的なもので、試験結果から実機での動きを直接判断することはできない。
編集上の検証事項は、対象の血管形状で必要な距離測定が得られるか、壁との接触や逸脱を検出できるか、指令した形状変化を再現できるかである。測定点数と雑音の条件を明示し、計算時間も対象の制御周期に照らして確かめたい。
出典
元のタイトル・要旨を確認する（英語）
3D RL-DWA: A Hybrid Reinforcement Learning and Dynamic Window Approach for Goal-Directed Local Navigation in Multi-DoF Robots
In this paper, we present a novel hybrid approach that combines Reinforcement Learning (RL) with Dynamic Window Approach (DWA) for adaptive 3D local navigation of high-degree-of-freedom robotic systems. Our method leverages sparse point cloud data to dynamically adjust both the motion and the shape of a deformable microrobot, enabling the system to navigate toward a goal in complex, constrained environments while maximizing the occupied volume. We evaluate our framework in a simulated vascular network. Experimental results, based on 1080 trials, indicate that integrating RL with a DWA-based local planner significantly enhances both deformation and navigation capabilities compared to pure RL and model-based methods. In particular, the proposed autonomous controller consistently achieves high deformation and near-perfect path completion during training and maintains robust performance in unseen scenarios. These findings highlight the potential of hybrid planning strategies for efficient and adaptive 3D navigation under sparse sensory conditions.
